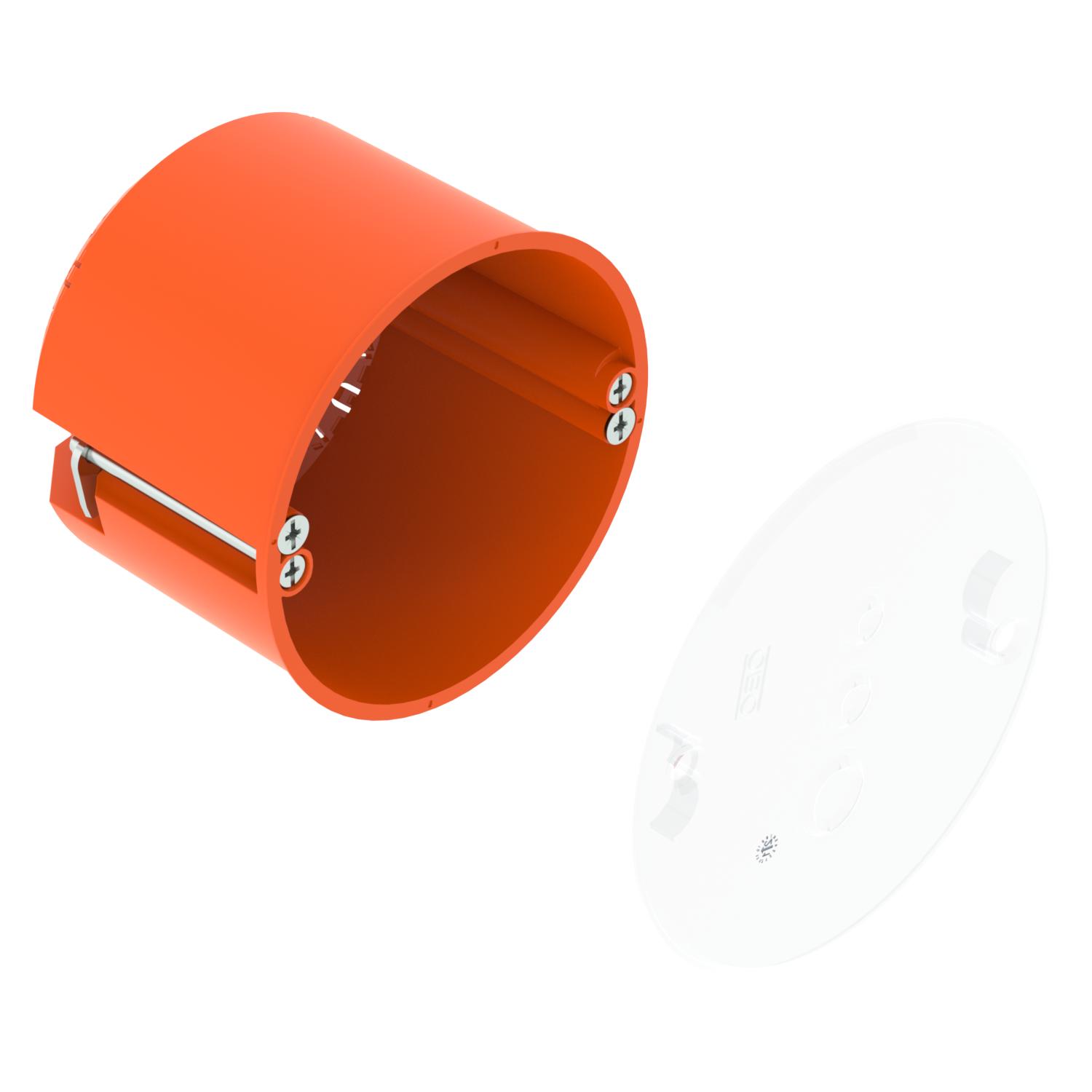

Doza za naprave za votlo steno 61, CEE/PERILEX, s pokrovom
Št. art. 2003820 | EAN 4012196714650
- Opis izdelka
-
Opis izdelkaDoze za votle stene in doze za naprave CEE/PERILEX s pokrovom za uporabo v votlih stenah z vgradno globino najmanj 61 mm in debelino plošče od 5 do 40 mm.
• 2 vijačni kupoli
• Vijaki za naprave, pritrdilne spojke
• 3 kombinirane cevne uvodnice z Ø 20 in 25 mm
• 3 uvodnice za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²
• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²
• 1 uvodnica za kable NYM 3 x 1,5 mm²
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
-
- Tehnični podatki
-
Tehnični podatki

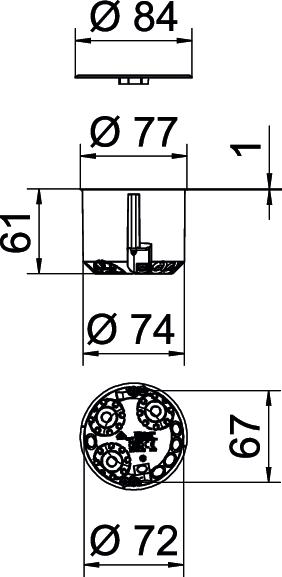

Barva oranžna Brez halogenov da Dimenzija Ø74mm, H61mm Kombinirane uvodnice Ø 20/25 mm 3 Maks. nazivni presek 2,5 mm² Material polipropilen Merilna napetost 400 V Min. nazivni presek 1,5 mm² Nastavek brez Oblika okroglo Odtis CO₂ (GWP) od zibelke do vrat 0,137 kg CO₂e / 1 Kos ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 850 °C Pokrov bela Premer 74 mm Premer odprtine za rezkanje 74 mm Primerno za debelino plošče maks. 40 mm Primerno za debelino plošče min. 5 mm Pritrditev naprav Vijaki Pritrditev pokrova Vijaki Razmak med vijaki pokrova 67 mm Število uvodnic 9 Število vstavkov 1 Udarna trdnost da Uvodnice za napeljave 3 x 1,5 mm² 1 Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 3 Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm² 2 Višina 61 mm Vrsta skoznjika v ohišju Odlomna odprtina Vrsta uvodnice Kabli NYM in cevi Vrsta zaščite IP30 Z vijaki da Za premer cevi 20/25 mm Zrakotesen ne - Vsi tipi
- Prenosi
-
Podatkovni list HG 61-AD-D / 2003820 , 0.30MB , pdfEU-Izjava o skladnosti HG 61-AD-D / 2003820 , 0.16MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki HG 61 , 0.34MB , pdfNavodila za montažo Navodila za montažo doz za votle stene (HW) , 8.26MB , pdf
