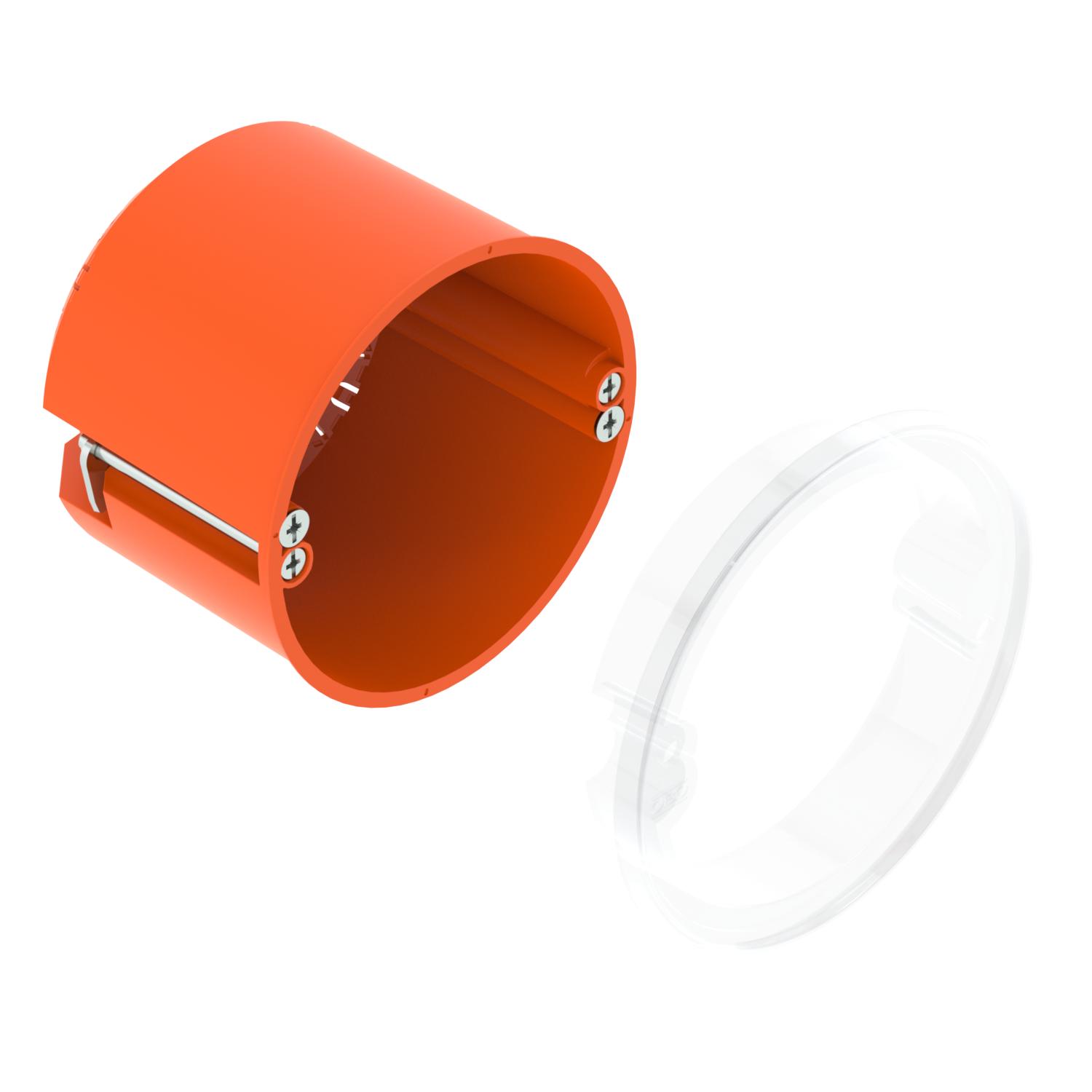

Doza za naprave za votlo steno HW 61, CEE/PERILEX, s tesnilnim obročem

Št. art. 2003819 | EAN 4012196700790

2003819 / HG 61-AD-IP
61 mm
74 mm
74 mm
20/25 mm
9
Opis izdelka
Opis izdelka
Doze za votle stene in doze za naprave CEE/PERILEX s tesnilnim obročem za uporabo v votlih stenah z vgradno globino najmanj 61 mm in debelino plošče od 5 do 40 mm.

• 2 vijačni kupoli

• Vijaki za naprave, pritrdilne spojke

• 3 kombinirane cevne uvodnice z Ø 20 in 25 mm

• 3 uvodnice za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²

• 1 uvodnica za kable NYM 3 x 1,5 mm²
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 30
  • Diameter 74 mm
  • Nominal cross-section 1.5–2.5 mm²
  • Nominal voltage 400 V
Tehnični podatki

Tehnični podatki

Barva oranžna
Brez halogenov da

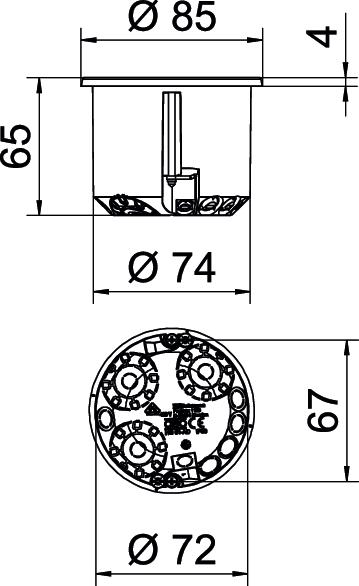

Dimenzija Ø74mm, H61mm
Kombinirane uvodnice Ø 20/25 mm 3
Maks. nazivni presek 2,5 mm²
Material polipropilen
Merilna napetost 400 V
Min. nazivni presek 1,5 mm²
Nastavek brez
Oblika okroglo
Odtis CO₂ (GWP) od zibelke do vrat 0,118 kg CO₂e / 1 Kos
ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov brez
Premer 74 mm
Premer odprtine za rezkanje 74 mm
Primerno za debelino plošče maks. 40 mm
Primerno za debelino plošče min. 5 mm
Pritrditev naprav Vijaki
Pritrditev pokrova Vijaki
Razmak med vijaki pokrova 67 mm
Število uvodnic 9
Število vstavkov 1
Udarna trdnost da
Uvodnice za napeljave 3 x 1,5 mm² 1
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 3
Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm² 2
Višina 61 mm
Vrsta skoznjika v ohišju Odlomna odprtina
Vrsta uvodnice Kabli NYM in cevi
Vrsta zaščite IP34
Z vijaki da
Za premer cevi 20/25 mm
Zrakotesen ne
Vsi tipi

Vsi tipi

Tip Višina Premer Premer odprtine za rezkanje Za premer cevi Število uvodnic Št. art. Količina Min. prodajna enota
HG 61-AD-IP 61 mm 74 mm 74 mm 20/25 mm 9 2003819
10 Kos
