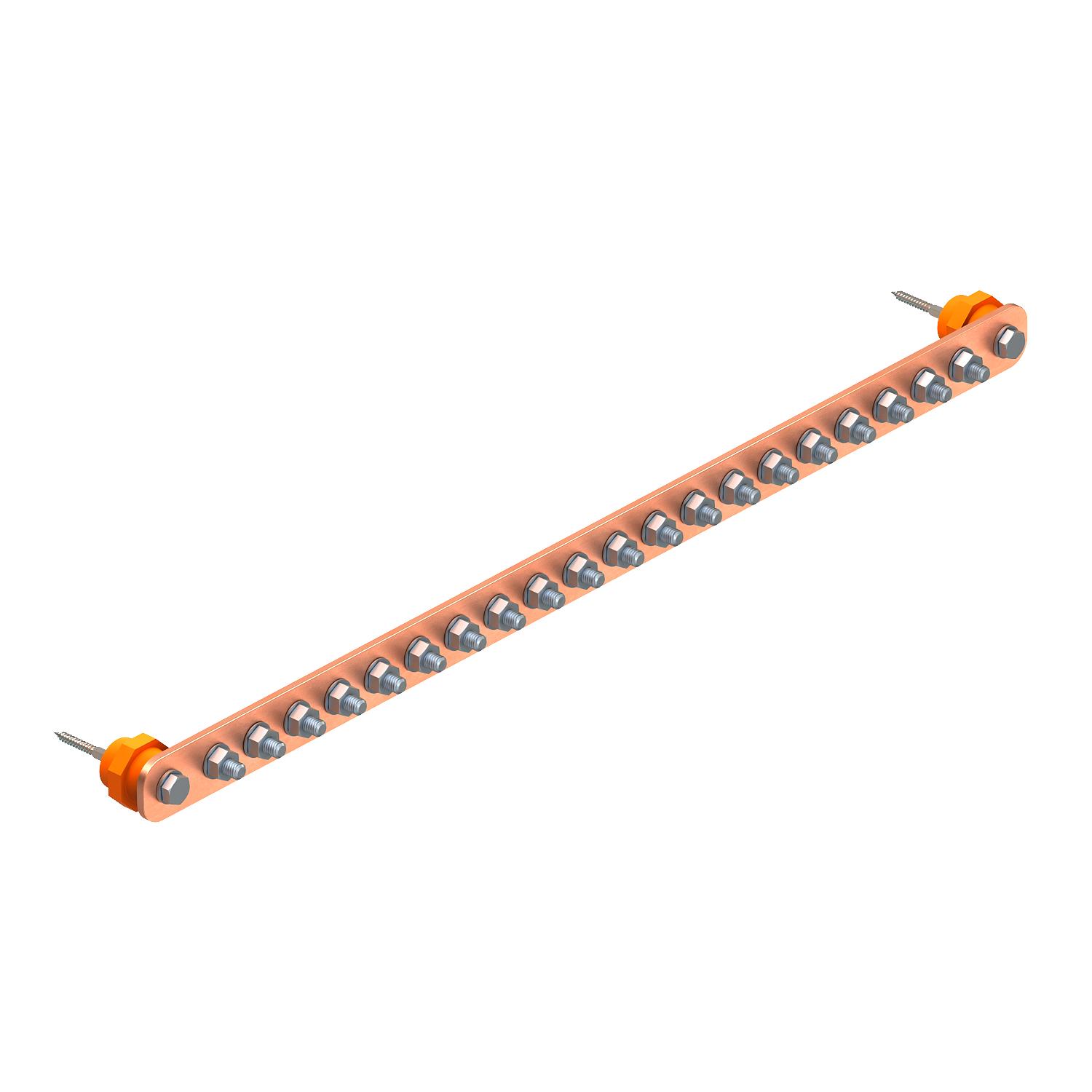

Equipotential busbar BigBar for industrial applications

Št. art. 5015849 | EAN 4012195699408

Št. art. / Tip

Dolžina

Širina	40 mm

Višina

Število priključkov

Opis izdelka

Opis izdelka

Zbiralka za izenačitev potenciala po standardu DIN VDE 0100-410/-540 in izenačitev potenciala zaščite pred udarom strele po standardu DIN VDE 0185-305 (IEC 62305)

• izolirane nožice
• hitra in enostavna montaža priključnih kablov z nosilnimi vijaki M10
• v kompletu z vložki in vijaki za stensko montažo
• z vzmetno podložko (DIN 137) za zavarovanje vijaka pred samodejnim zrahljanjem (zahtevano npr. v industriji in EC-conah)

Tehnični podatki

Tehnični podatki

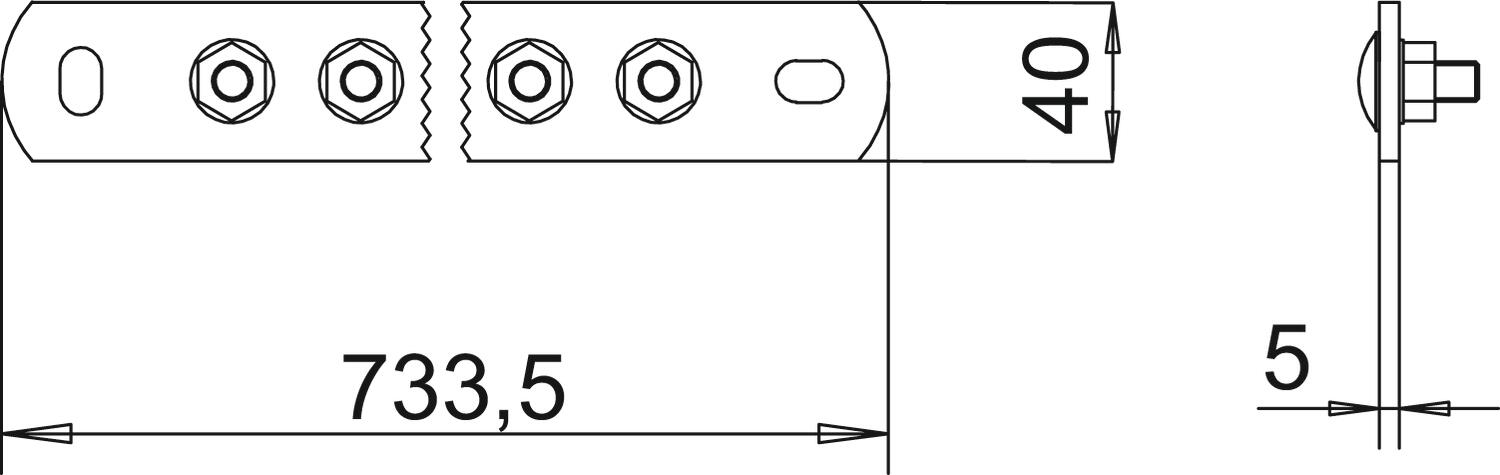

Dimenzija	20xM10
Dolžina	733,5 mm
Izolator	da
Izvedba	samo sponka
Konstrukcijska izvedba	Fiksna nadgradnja
Material	Baker
Material kontaktne tirnice	Baker

Material sponke	Baker
Širina	40 mm
Skupno število priključnih okroglih prevodnikov	20
Sposobnost prenašanja toka strele	H/100 kA
Število priključkov	20
Višina	5 mm

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Število priključkov	Št. art.	Količina	Min. prodajna enota
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Kos	1 Kos
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Kos	1 Kos
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Kos	1 Kos
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Kos	1 Kos
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Kos	1 Kos
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Kos	1 Kos
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	Kos	1 Kos
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	Kos	1 Kos
