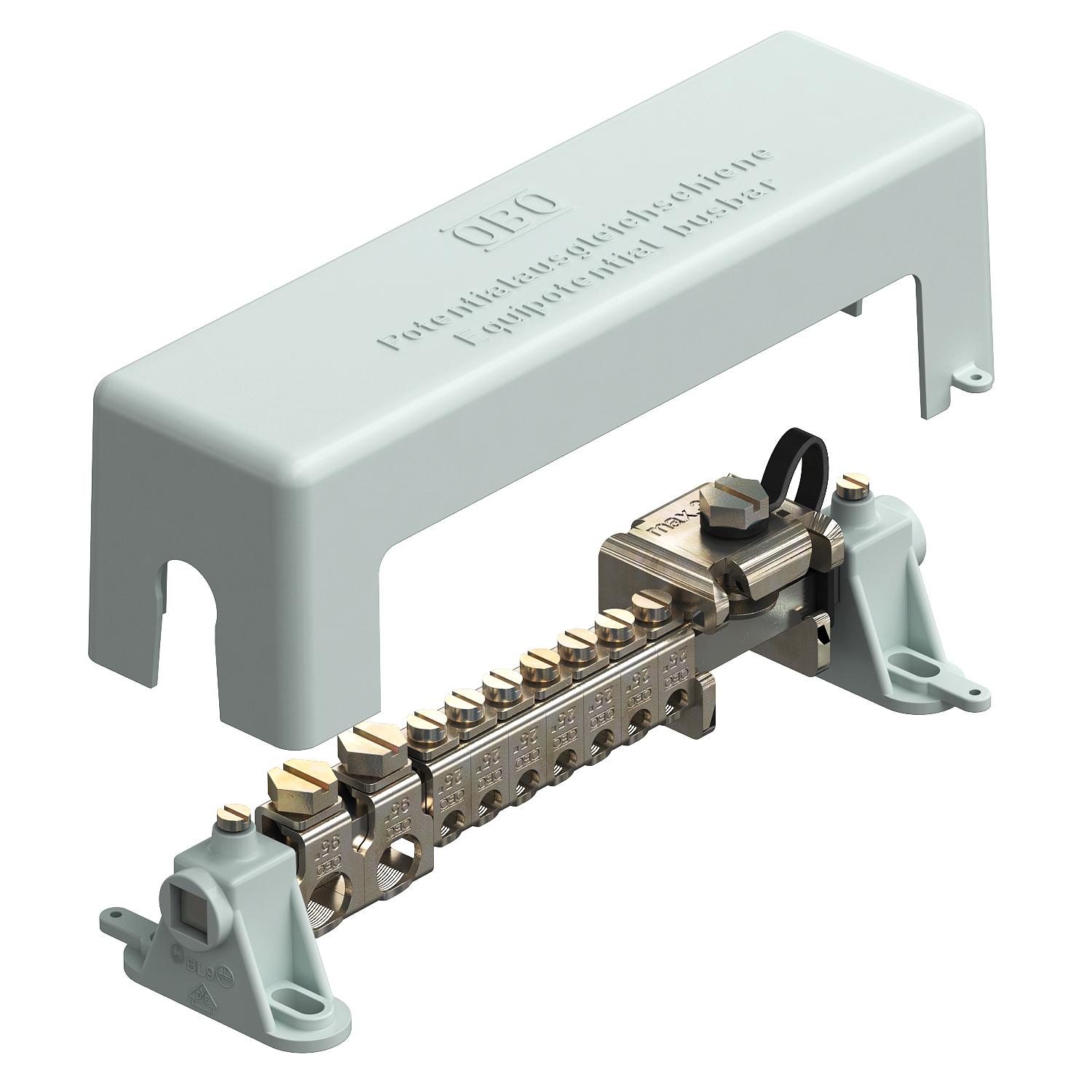

Equipotential busbar for indoors, VDE-tested 217 | 63 | 67,5 | | siva

Equipotential busbar for indoors, VDE-tested

Št. art. 5015650 | EAN 4012195378556

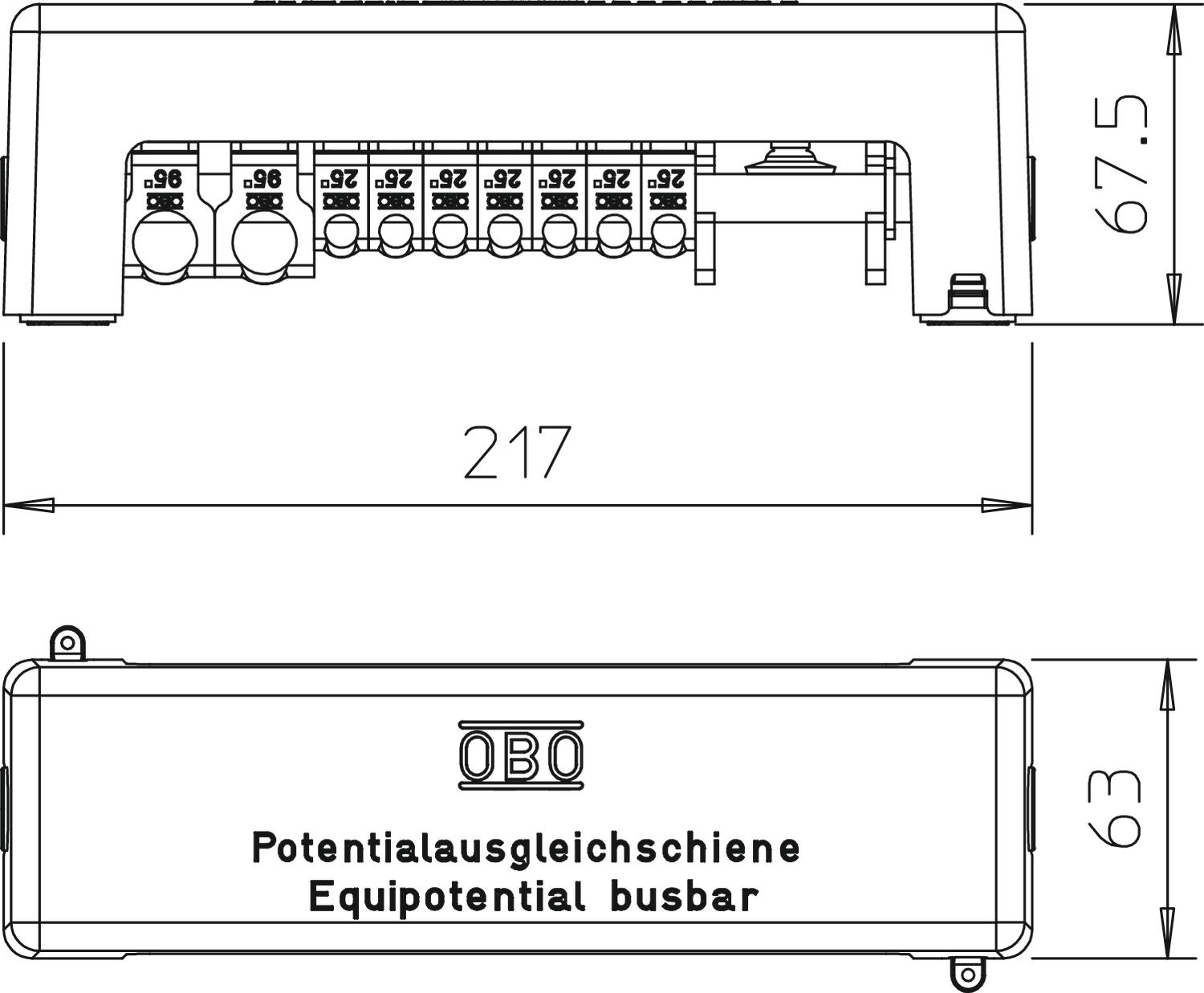

Št. art. / Tip	5015650 / 1801 VDE

Dolžina	217 mm

Širina	63 mm

Višina	67,5 mm

Barva	siva

Opis izdelka

Opis izdelka

Profil za izenačitev potencialov za izenačitev potenciala po standardu DIN VDE 0100-410/-540 in izenačitev potenciala bliskovne zaščite po standardu DIN VDE 0185-305

• po standardu VDE 0618, 1. del
• s priključno letvico 10 x 10 mm iz nikljane medenine
• s kontaktno zanesljivimi vrstnimi sponkami iz galvansko cinkanega jekla
• pokrov in tirni podstavki iz polistirola sive barve
• pokrov z možnostjo zaplombiranja/označevanja
• sposobnost prenašanja toka 100 kA (10/350)
• vlečno streme z zavarovanjem vijakov pred samodejnim zrahljanjem (zahtevano npr. v industriji)

Možnosti priključitve:
• 7 eno- ali večžilnih vodov 2,5–25 mm² ali finožilnih vodov do 16 mm² (maks. Ø 7 mm)
• 2 eno- ali večžilna voda 25–95 mm² ali finožilna voda do 70 mm² (maks. Ø 13,5 mm)
• 1 ploščati prevodnik 30 x 3,5 mm

s pokrovom, ki ga je mogoče zaplombirati,
iz plastike, odporne proti udarcem

Tehnični podatki

Tehnični podatki

Barva	siva
Dimenzija	217mm
Dolžina	217 mm
Izolator	da
Izvedba	s pokrovom
Konstrukcijska izvedba	Modularna nadgradnja
Material	medeninasta
Material kontaktne tirnice	medeninasta

Material sponke	Jeklo
Površina kontaktne tirnice	nikljano
Površina sponke	galvansko cinkano
Širina	63 mm
Število priključnih ploščatih prevodnikov do 30 mm	1
Število togih priključnih vodov do 25 mm²	7
Število togih priključnih vodov do 95 mm²	2
Višina	67,5 mm

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Barva	Št. art.	Količina	Min. prodajna enota
1801 VDE	217 mm	63 mm	67,5 mm	siva	5015650	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

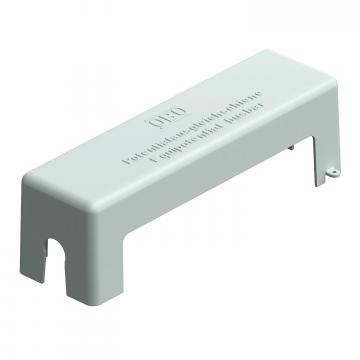

Cover hood for 1801 VDE	1801 AH	5015707	Kos	1 Kos

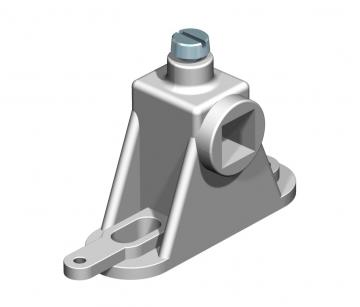

Rail stands for 1801 VDE	1801 SCH	5015715	Kos	10 Kos

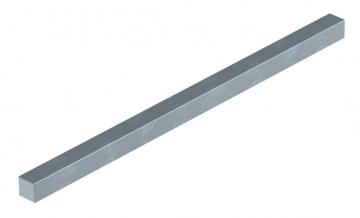

Contact strip for 1801 VDE	1801 KL1	5015723	Kos	1 Kos

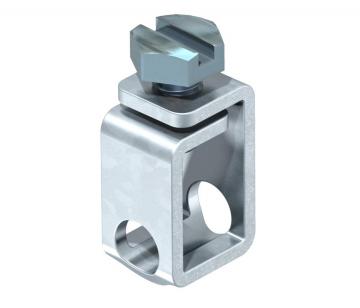

Round cable terminal to 25 mm² for 1801 VDE	1801 RK25	5015758	Kos	10 Kos

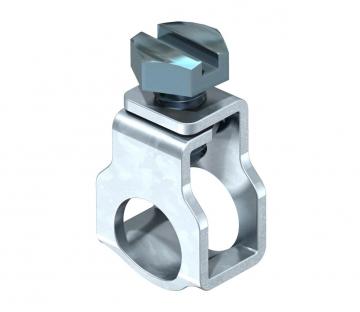

Round cable terminal from 25 mm² for 1801 VDE	1801 RK95	5015766	Kos	10 Kos
