Equipotential busbar with metal base plate
Št. art. 5015081 | EAN 4012195378310

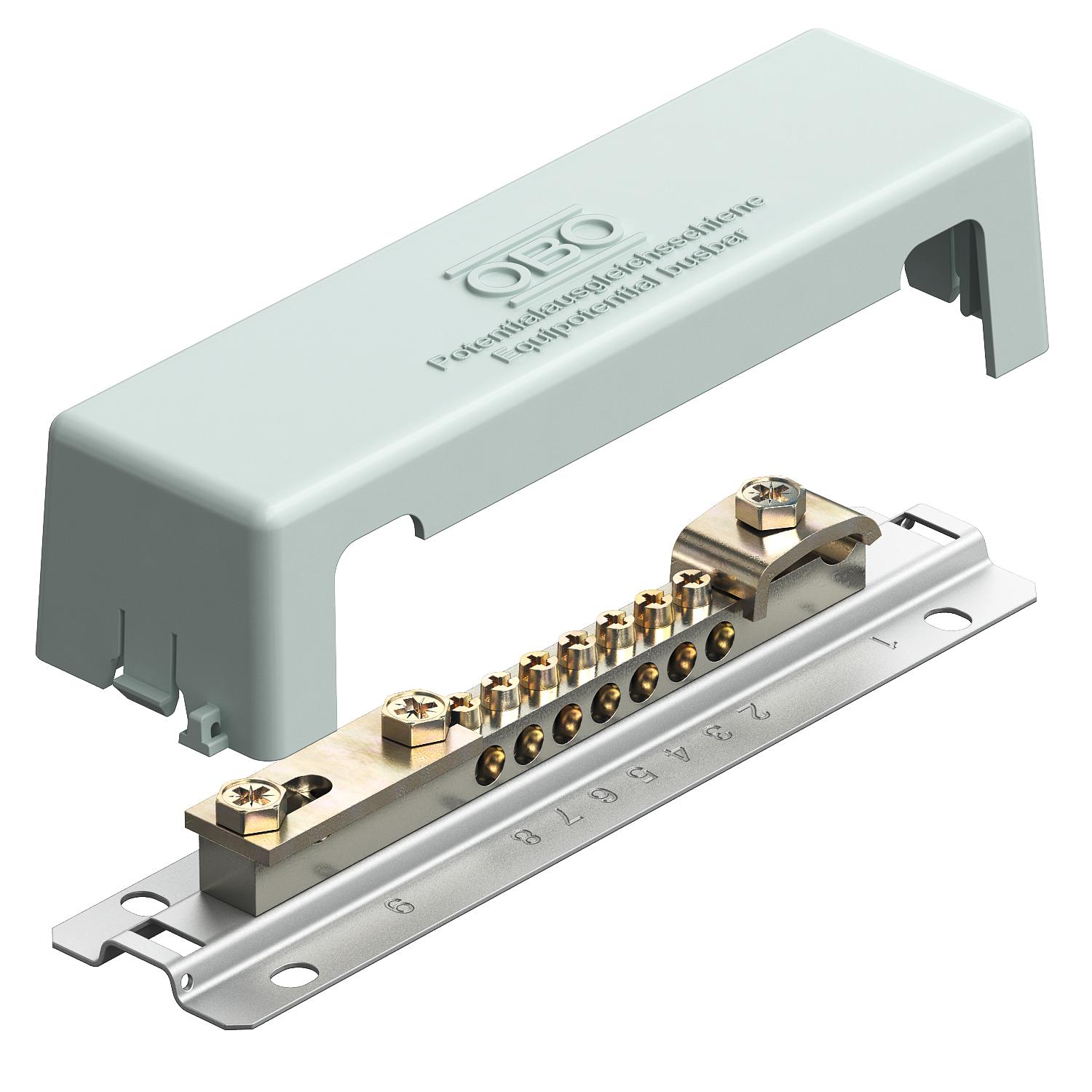

- Opis izdelka
-
Opis izdelka
Profil za izenačitev potencialov s kovinsko talno ploščo za izenačitev potenciala po standardu DIN VDE 0100-410/-540 in izenačitev potenciala bliskovne zaščite po standardu DIN VDE 0185-305
• pokrov iz polistirola sive barve
• pokrov z možnostjo zaplombiranja/označevanja
• talna plošča iz jekla, neprestano cinkanega v ognju
• kontaktna letvica iz nikljane medenine
• vijaki in ojačitve iz galvansko cinkanega jekla
• sposobnost prenašanja toka 100 kA (10/350)
Možnosti priključitve:
• 7 eno- ali večžilnih vodov do 25 mm² ali finožilnih vodov do 16 mm²
• 1 okrogli prevodnik Rd 8–10
• 1 ploščati trak do FL 30 ali okrogli prevodnik Rd 8–10
-
- Tehnični podatki
-
Tehnični podatki

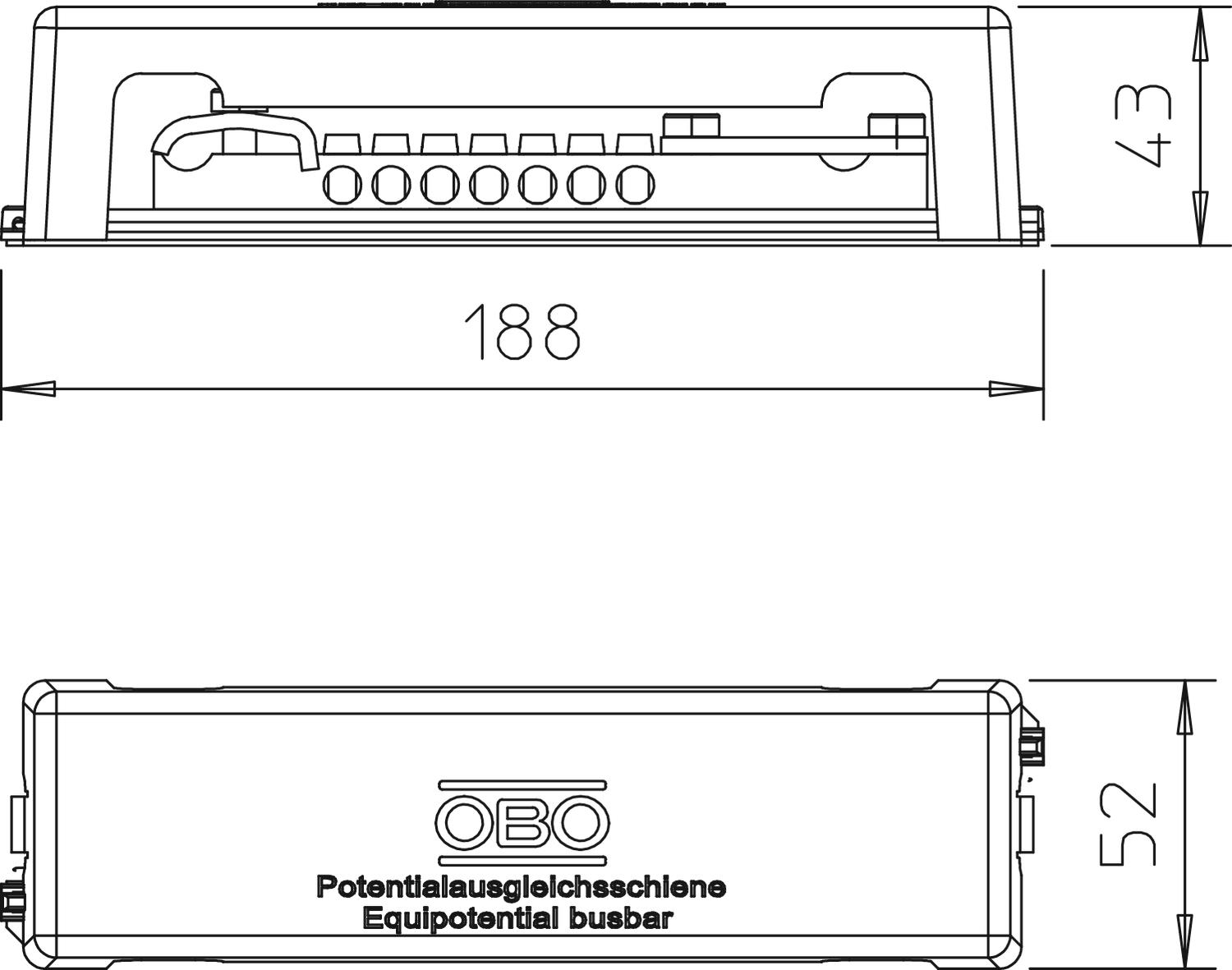

Barva siva Dimenzija 188mm Dolžina 188 mm Izolator ne Izvedba s pokrovom Konstrukcijska izvedba Fiksna nadgradnja Material medeninasta Material kontaktne tirnice medeninasta Material sponke Jeklo Površina kontaktne tirnice nikljano Površina sponke galvansko cinkano Širina 52 mm Skupno število priključnih okroglih prevodnikov 1 Sposobnost prenašanja toka strele H/100 kA Število priključnih okroglih prevodnikov 8–10 mm 1 Število priključnih ploščatih prevodnikov do 30 mm 1 Število togih priključnih vodov do 25 mm² 7 Višina 43 mm - Vsi tipi
