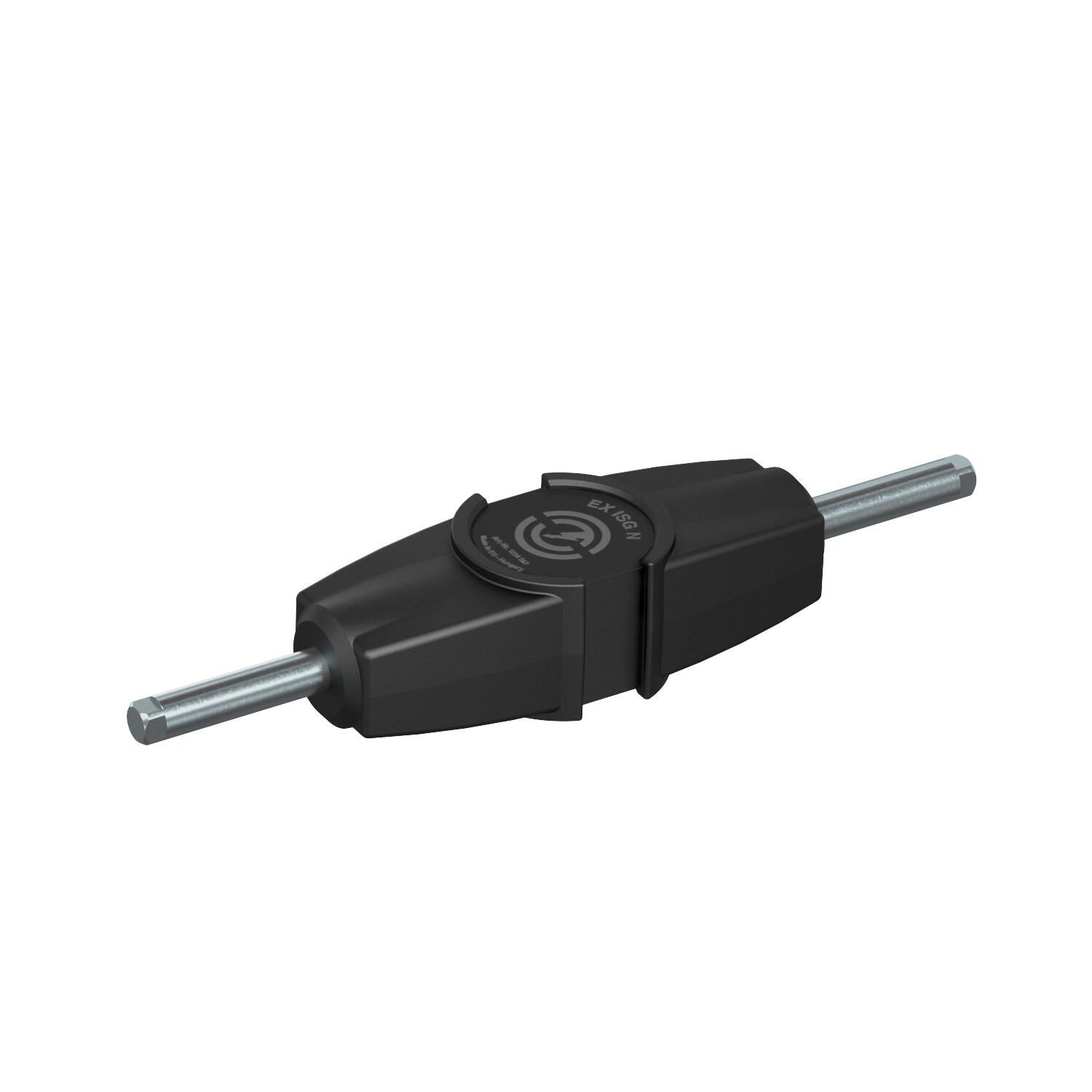

EX ISG N spark gap
Št. art. 5240089 | EAN 4012196849574
- Opis izdelka
-
Opis izdelka
480...: zaprta ločilno iskrišče, zaščitena pred eksplozijo.
• Ex-preizkušena po Direktivi ATEX 94/9/ES
• Oznaka: Ex II 2G EEx d IIC T6
• Vklj. s priključnim kablom 25 mm² Cu, izredno gibljiv, s kabelskim čevljem, vijakom (M 10), matico in vzmetno podložko
• Impulzni tok 100 kA (10/350µs)
• BET preizkušen
Uporaba: indirektna premostitev izolirnih prirobnic in izolirnih vijačnih spojev.
-
- Tehnični podatki
-
Tehnični podatki

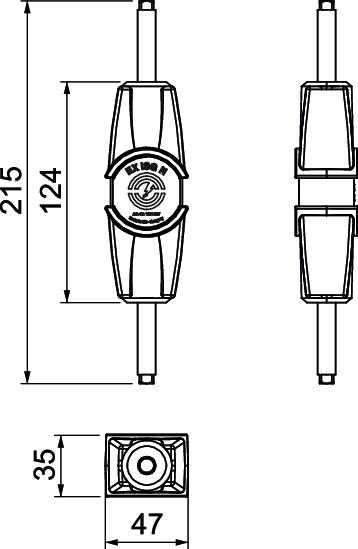

Barva črna Dimenzija 215x47x35 Dimenzije 215x47x35 Dimenzionirana pragovna udarna napetost 1,5 kV Dimenzionirana zadržna enosmerna napetost 425 V Dimenzionirana zadržna izmenična napetost 300 V Impulzni tok 50 kA Maks. temperaturno območje uporabe 80 °C Material priključka Nerjaveče jeklo Min. temperaturno območje uporabe -20 °C Nazivni odvodni udarni tok 100 kA Pragovna izmenična napetost 0,64 kV Priključek Rd 10 mm Sposobnost prenašanja toka strele N/50 kA Vrsta zaščite IP65/67 - Vsi tipi
- Prenosi
-
Podatkovni list EX ISG N / 5240089 , 0.21MB , pdfDovoljenje za opremljanje z znaki EU Baumusterprüfbescheinigung EX ISG N , 1.16MB , pdfDovoljenje za opremljanje z znaki Certifikat o pregledu BET ISG N , 0.14MB , pdfDovoljenje za opremljanje z znaki IECEx Übereinstimmungsbescheinigung EX ISG N , 0.44MB , pdfNavodila za montažo Navodila za montažo iskrišča ISG N , 0.46MB , pdfTehnične informacije Vzorčni obrazec za pregled Ex-iskrišča EX ISG H DE , 0.04MB , pdf
