Extension unit for GES9, height 40−140 mm 460 | 400 | 40 | 140 | kvadratno

Extension unit for GES9, height 40−140 mm

Št. art. 7424324 | EAN 4012195243991

Št. art. / Tip

Dolžina	460 mm

Širina	400 mm

Min. višina kanala	40 mm

Maks. višina kanala	140 mm

Vgradna odprtina za vgradno enoto

Opis izdelka

Opis izdelka

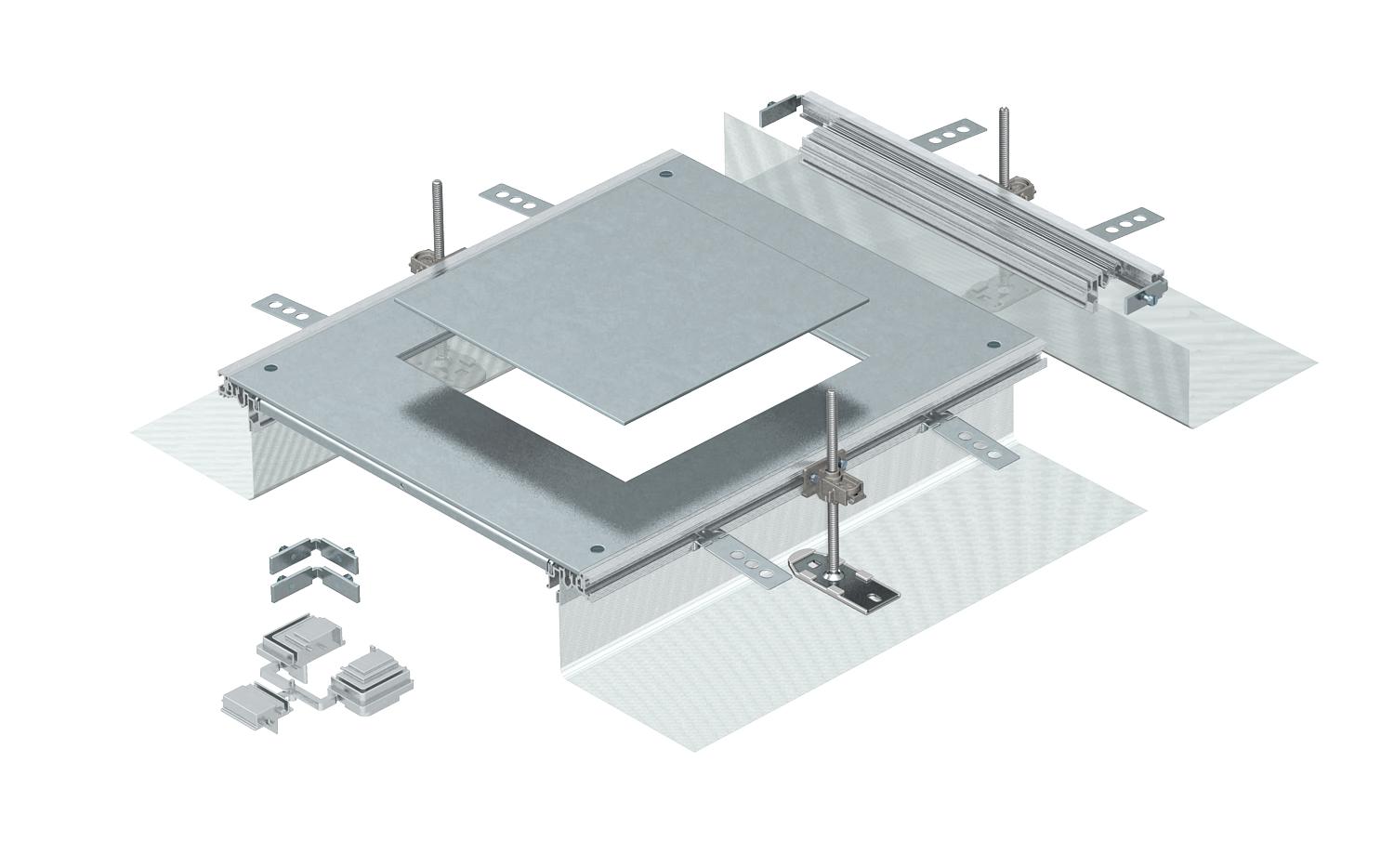

Ready for mounting trunking extension unit with a device installation lid for the installation of a flush-mount unit of nominal size 9, consisting of side profiles with attached flexible side wall made of metal mesh, floor covering contact profiles, trunking lid with blank, closed mounting opening and a trunking end piece. The scope of delivery contains 3 height-adjustable fixing brackets, 3 screed anchors, 1 lid butt support (without levelling unit − please order separately) and 1 construction set for 90° angle.

Tehnični podatki

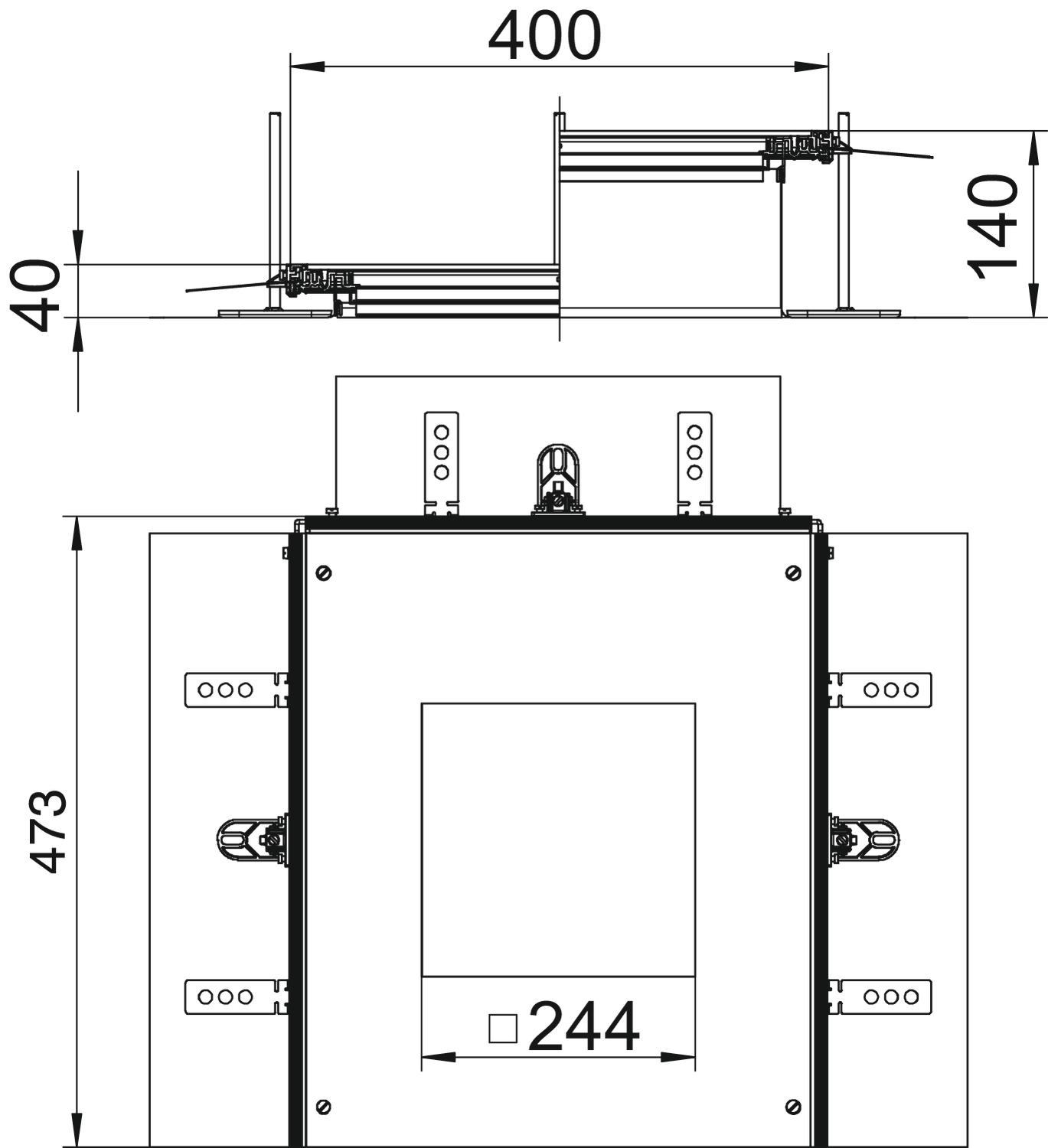

Dimenzije

Dolžina	460 mm
Jakost materiala pokrova	4
Ločljivo	ne
Maks. območje niveliranja	140 mm
Maks. višina kanala	140 mm
Material	Jeklo
Mera A	400 mm
Mera a	244 mm
Mera H	40 mm
Min. območje niveliranja	40 mm
Min. višina kanala	40 mm
Minimalna višina estriha	40
Montažna odprtina	za vstavek za aparat
Možnost vgradnje tesnila	da
Nazivna velikost za enote za vgradnjo aparatov	9
Pokrov montažne odprtine	da
Pokrovi	1

Površina	neprekinjeno cinkano v ognju
Primerno za dilatacijski stik	ne
Primerno za odprti talni kanal v višini estriha	da
Primerno za talni kanal, prekrit z estrihom	ne
Primerno za zaprti talni kanal v višini estriha	ne
Pritrditev pokrova z zapahom	ne
S pregrado	ne
S priključno odprtino	da
Širina	400 mm
Snemljiv pokrov	da
Število montažnih odprtin	1
Talna pločevina	ne
Vgradna odprtina za nadtalno dozo	ne
Vgradna odprtina za vgradno enoto	kvadratno
Z izbočino	da
Z izenačitvijo potenciala	ne

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Min. višina kanala	Maks. višina kanala	Vgradna odprtina za vgradno enoto	Št. art.	Količina	Min. prodajna enota
OKA-G A 40140 9	460 mm	400 mm	40 mm	140 mm	kvadratno	7424324	Kos	1 Kos
OKA-G A 40140R9	460 mm	400 mm	40 mm	140 mm	okroglo	7424326	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm	GES9 55U V 7011	7405037	Kos	1 Kos
Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm	GES9 55U V 9011	7405039	Kos	1 Kos
