Fixed earthing terminal with axis and double thread A4 Nerjaveče jeklo (V4A)

morepic-1

morepic-2

Fixed earthing terminal with axis and double thread A4

Št. art. 5420022 | EAN 4012196505890

Št. art. / Tip

Material priključne spone

Opis izdelka

Opis izdelka

• za priključitev na ozemljitvene sisteme, odvode in armature
• kontaktna ploščica: Ø 80mm iz nerjavečega jekla (V4A)
• z navojema M10 in M12
• vklj. s pokrovom iz plastike za enostavno montažo
• s priključnim sornikom 180 mm (V4A)

Tehnični podatki

Tehnični podatki

Dimenzija	M10/M12
Dolžina	180 mm
Kratkostični tok (50HZ)(1s;≤300°C)	3,3
Material	Nerjaveče legirano jeklo 1.4404
Material priključne spone	Nerjaveče jeklo (V4A)

Navoj	M10/M12
Premer priključne plošče	80 mm
Priključna os	180 mm
Sposobnost prenašanja toka strele	H/100 kA

Vsi tipi

Vsi tipi

Tip	Material priključne spone	Št. art.	Količina	Min. prodajna enota
205 DG L180 V4A	Nerjaveče jeklo (V4A)	5420022	Kos	10 Kos
205 DG L180 FT	Jeklo, vroče cinkano	5420024	Kos	10 Kos

Prenosi

Podatkovni list 205 DG L180 V4A / 5420022 , 0.21MB , pdf

Vodič Vodič za zaščito pred udarom strele , 2.10MB , pdf

Vodič Vodič za ozemljitvene sisteme , 2.10MB , pdf

Letak Fiksne ozemljitvene točke s kombiniranim navojem , 2.00MB , pdf

Katalog Ozemljitev in izenačitev potenciala , 16.24MB , pdf

EU-Izjava o skladnosti 205 DG L180 V4A / 5420022 , 0.06MB , pdf

Prenesi

REACH Izjava o skladnosti 205 DG L180 V4A / 5420022 , 0.12MB , pdf

Prenesi

RoHS Izjava o skladnosti 205 DG L180 V4A / 5420022 , 0.12MB , pdf

Prenesi

Pomoč pri izbiri Pomoč pri izbiri za temeljno in obročasto ozemljilo po standardu DIN 18014 , 2.00MB , pdf

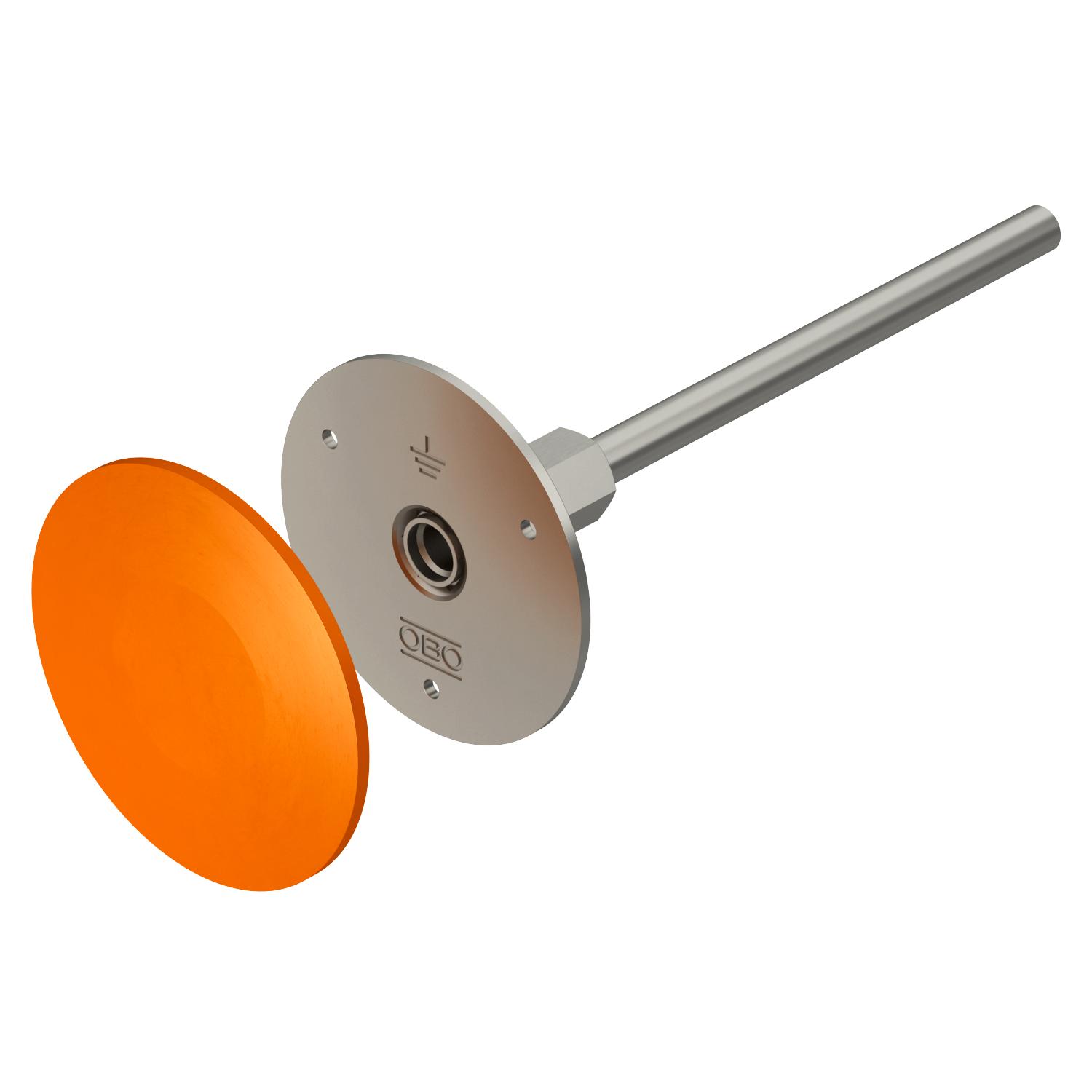

Grafika izdelka 205 DG L180 V4A / 5420022, 48.79 kB, jpg

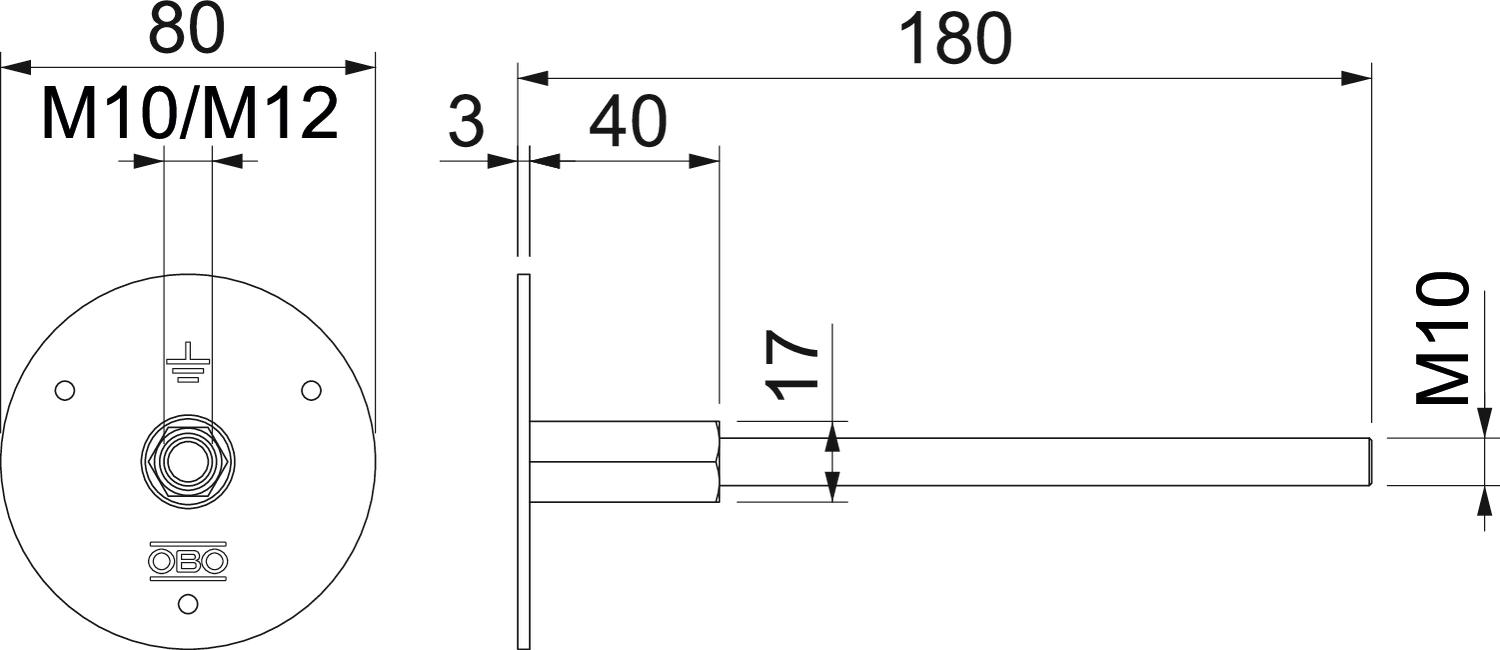

Dimenzionirana risba 205 DG L180 V4A / 5420022, 47.99 kB, jpg
