Heavy-duty cable tray SGR 105 G

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	105 mm

Premer žice	6 mm

Korisni presjek

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

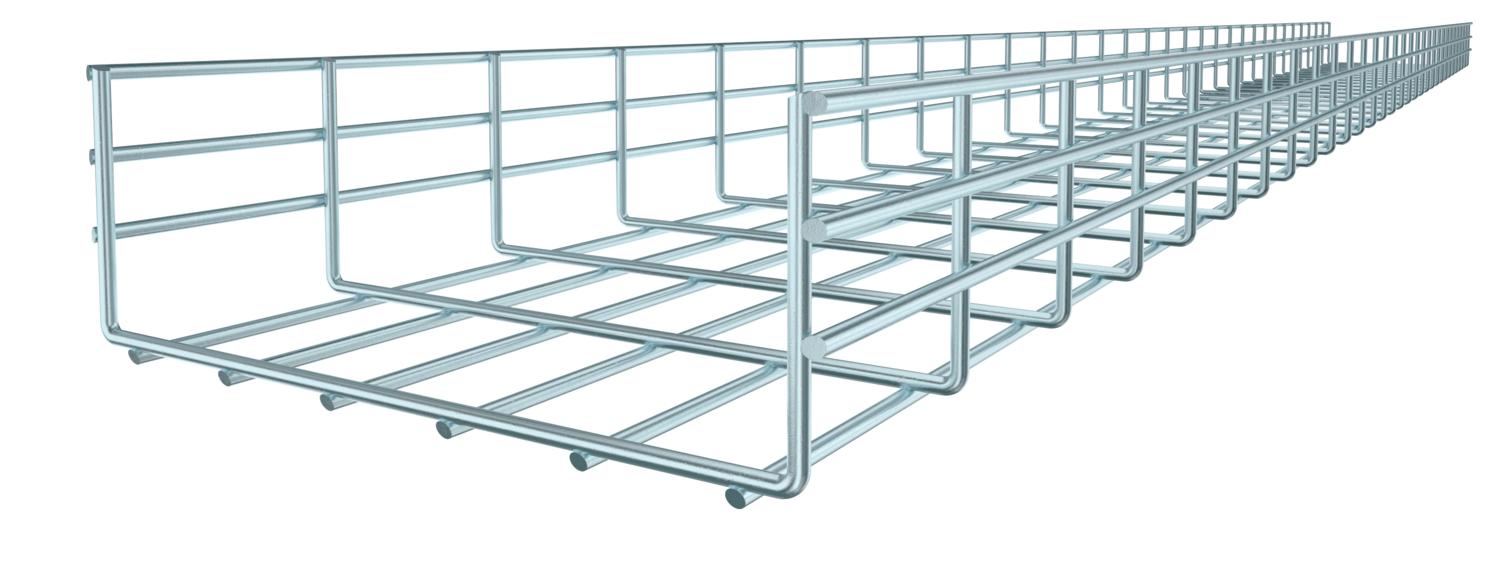

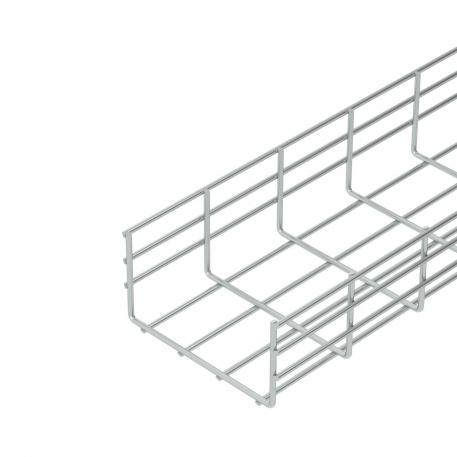

Mesh cable tray made of spot-welded steel wire of side height 105 mm.
Magnetic shield insulation without cover 15 dB, with cover 25 dB.

Tehnični podatki

Barva	cink

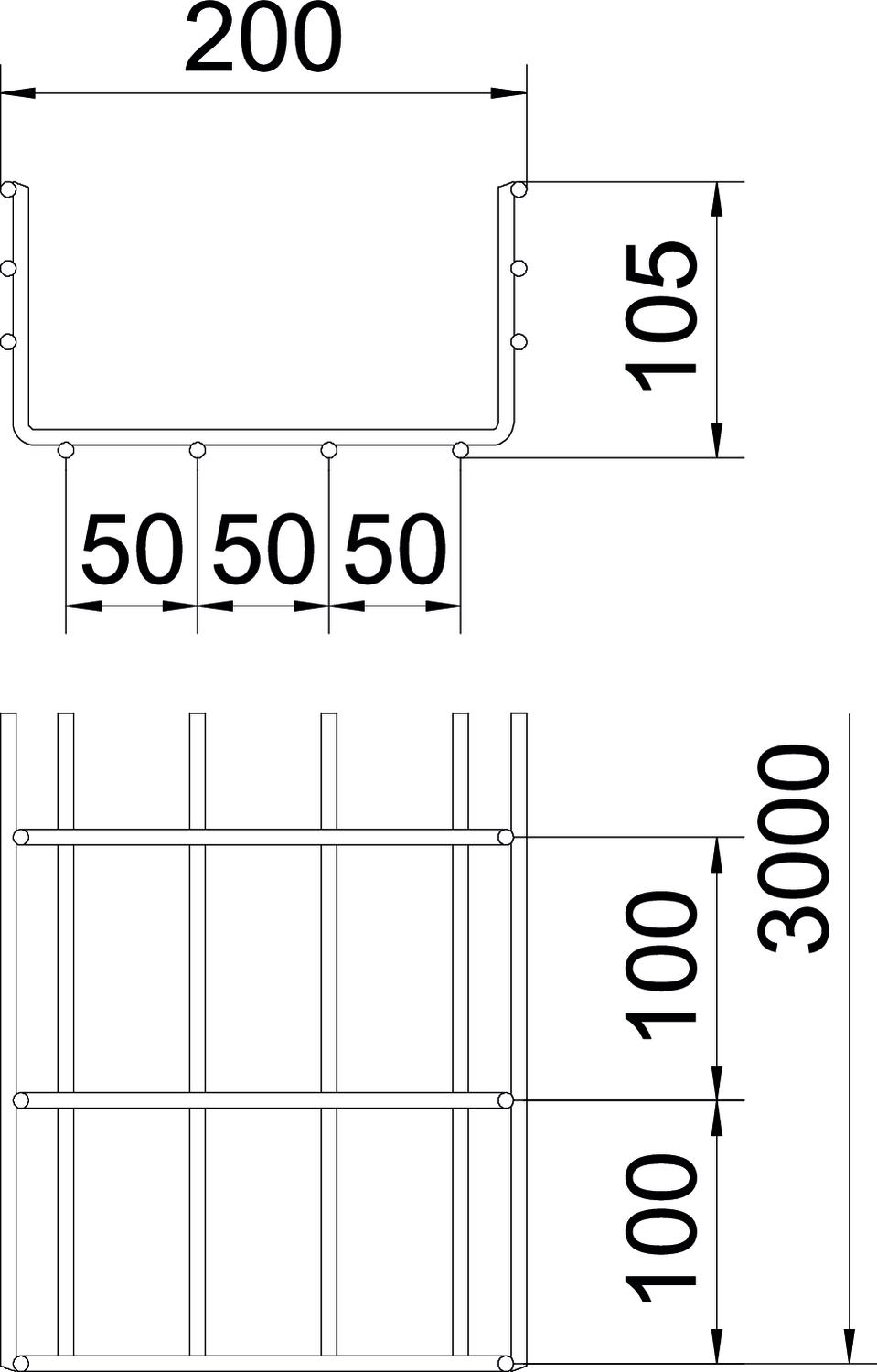

Dimenzija	105x200x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	brez spojke
Izvedba za daljše razpone	ne
Korisni presjek	175 cm²
Korisni presjek	17500 mm²
Material	Jeklo
Mera B	200 mm
Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika
Odtis CO₂ (GWP) od zibelke do vrat	5,6745 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	galvansko cinkano

Premer žice	6 mm

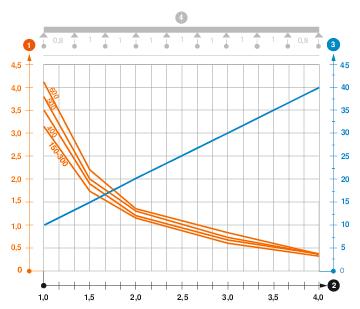

Razmik nosilcev 1,0 m	3,1 kN/m
Razmik nosilcev 1,5 m	1,75 kN/m
Razmik nosilcev 2,0 m	1,15 kN/m
Razmik nosilcev 2,5 m	0,79 kN/m
Razmik nosilcev 3,0 m	0,6 kN/m
Razmik nosilcev 3,5 m	0,5 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Širina	7,87 in
Širina	200 mm
Višina	105 mm
Višina	4,13 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito

Tehnični podatki

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	ne	6002612	m	3 m
SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	ne	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	ne	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	ne	6002620	m	3 m
SGR 105 600 G	3000 mm	600 mm	105 mm	6 mm	554 cm²	ne	6002622	m	3 m
