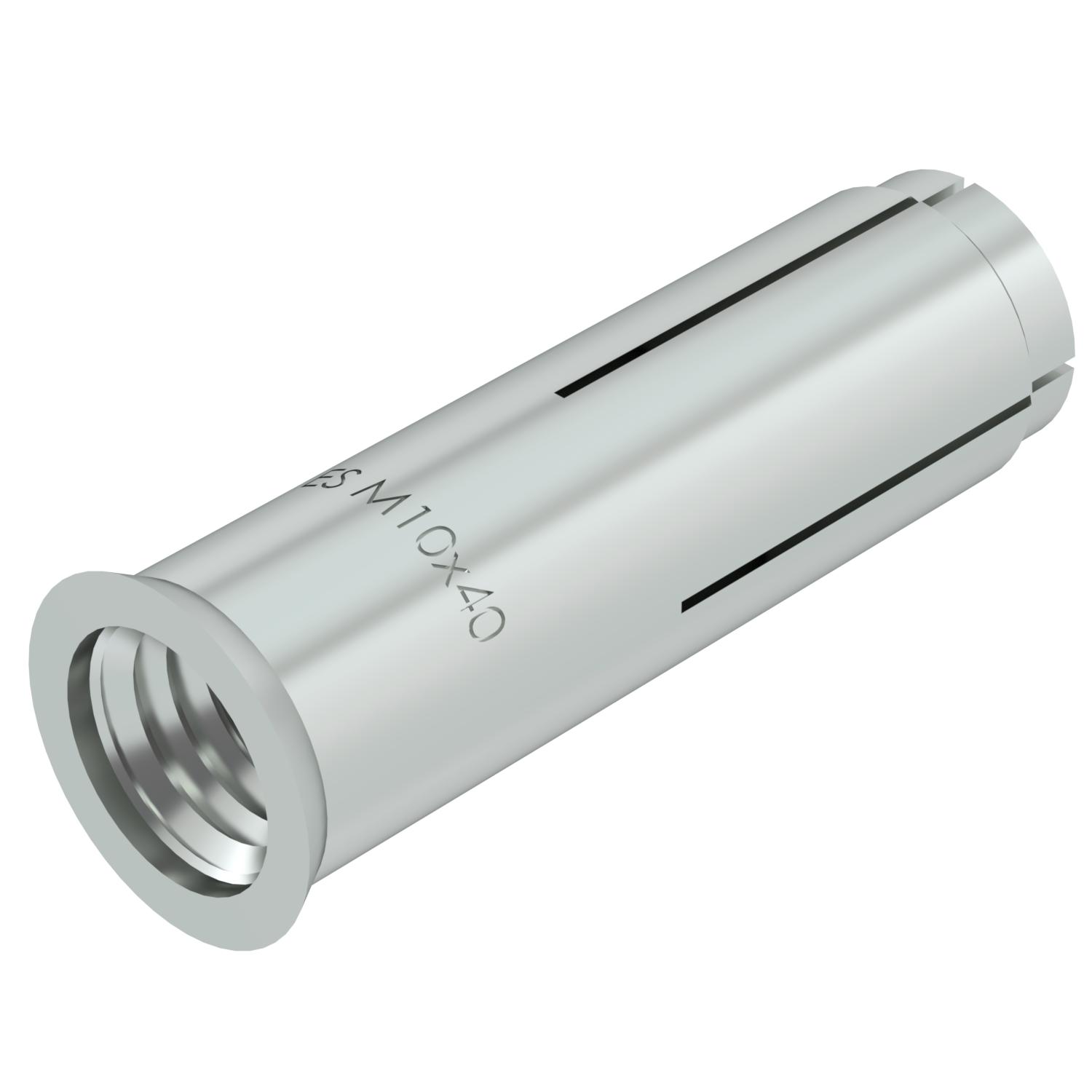

Impact tie, version with collar
Št. art. 3492024 | EAN 4012196709656
- Opis izdelka
-
Opis izdelkaImpact tie for single fastening of non-load-bearing systems in non-cracked concrete as well as for multiple fastening in cracked and non-cracked concrete.
Tested to fire protection standards, fire resistance class R 120 according to European Technical Approval ETA-02/0020 (option 7) and European Technical Approval ETA-05/0116.
Mounting with marking and setting tool.
-
- Tehnični podatki
-
Tehnični podatki

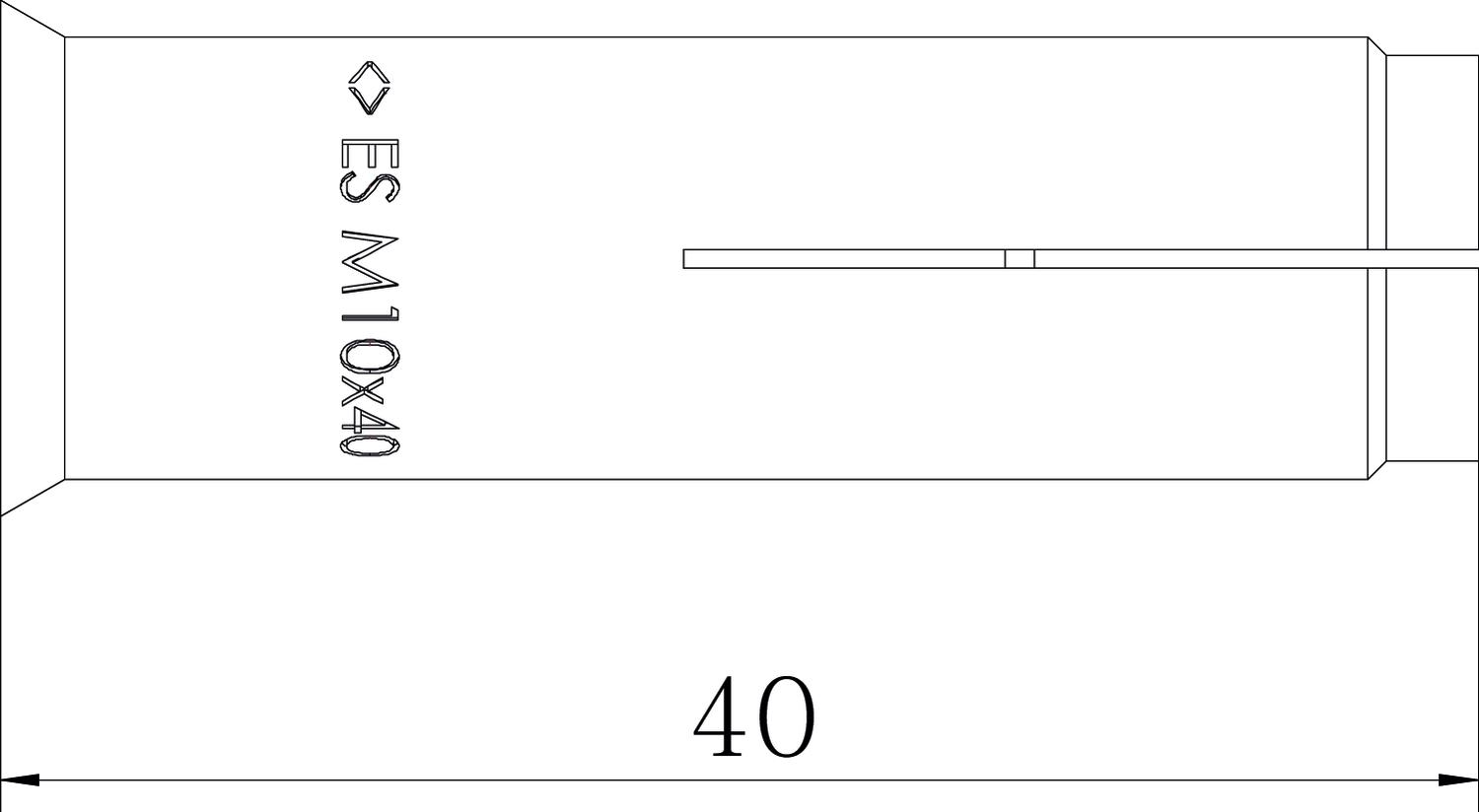

Barva cink Dimenzija 10x40 Dolžina 40 mm Dovoljenja so na voljo da Dovoljeno območje obremenitve Območje natega 2 Globina izvrtine 40 mm Izvedba Udar Maks. globina privitja 15 mm Material Jeklo Mera L 40 mm Metrični navoj 10 Min. globina privitja 11 mm Min. premer izvrtine 12 mm Način montaže vložkov, sider Poravnana montaža Navoj M10 Površina galvansko cinkano Primerno za gradbeni material Beton Pritrdilna priprava drugo Samovrtalen ne - Vsi tipi
- Prenosi
-
Podatkovni list ES M 10x40 / 3492024 , 0.18MB , pdfEU-Izjava o skladnosti ES M 10x40 / 3492024 , 0.30MB , pdfREACH Izjava o skladnosti ES M 10x40 / 3492024 , 0.12MB , pdfRoHS Izjava o skladnosti ES M 10x40 / 3492024 , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdfNavodila za montažo Navodila za montažo sidra za votli strop Easy , 0.98MB , pdfNavodila za montažo Navodila za montažo sidrnega vložka E , 0.98MB , pdf
