Kabelska lestev LCIS 110, 6 m C30 FT 6000 | 300 | 1,5 | ne

Kabelska lestev LCIS 110, 6 m C30 FT

Št. art. 6209822 | EAN 4012196431649

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

Cable ladder with 110 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using clamps, type LKS 40. The slot dimension of the frame is 16.5 mm and the appropriate clamp clip is type 2056.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm
Dimenzija	110x300x6000
Dolžina	6000 mm
Dolžina	6000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	270 cm²
Korisni presjek	27000 mm²
Material	Jeklo
Mera B	300 mm
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	9,535 kg CO₂e / 1 Meter

Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Pritrditev prečke	zavarjeno
Razdalja prečk	300 mm
Razmik nosilcev 2,0 m	3 kN/m
Razmik nosilcev 2,5 m	2 kN/m
Razmik nosilcev 3,0 m	1,4 kN/m
Razmik nosilcev 3,5 m	1,05 kN/m
Razmik nosilcev 4,0 m	0,8 kN/m
Širina	300 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	110 mm

Tehnični podatki

Load diagram, cable ladder, type LCIS 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ne	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	ne	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FT	LVG 110 FT	6216548	Kos	10 Kos

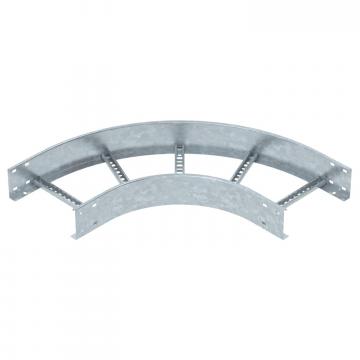

90-stopinjski lok 110 FT	LB 90 1130 R3 FT	6225144	Kos	1 Kos
Cover with turn buckle FT	DRL 300 FT	6051383	m	3 m
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
