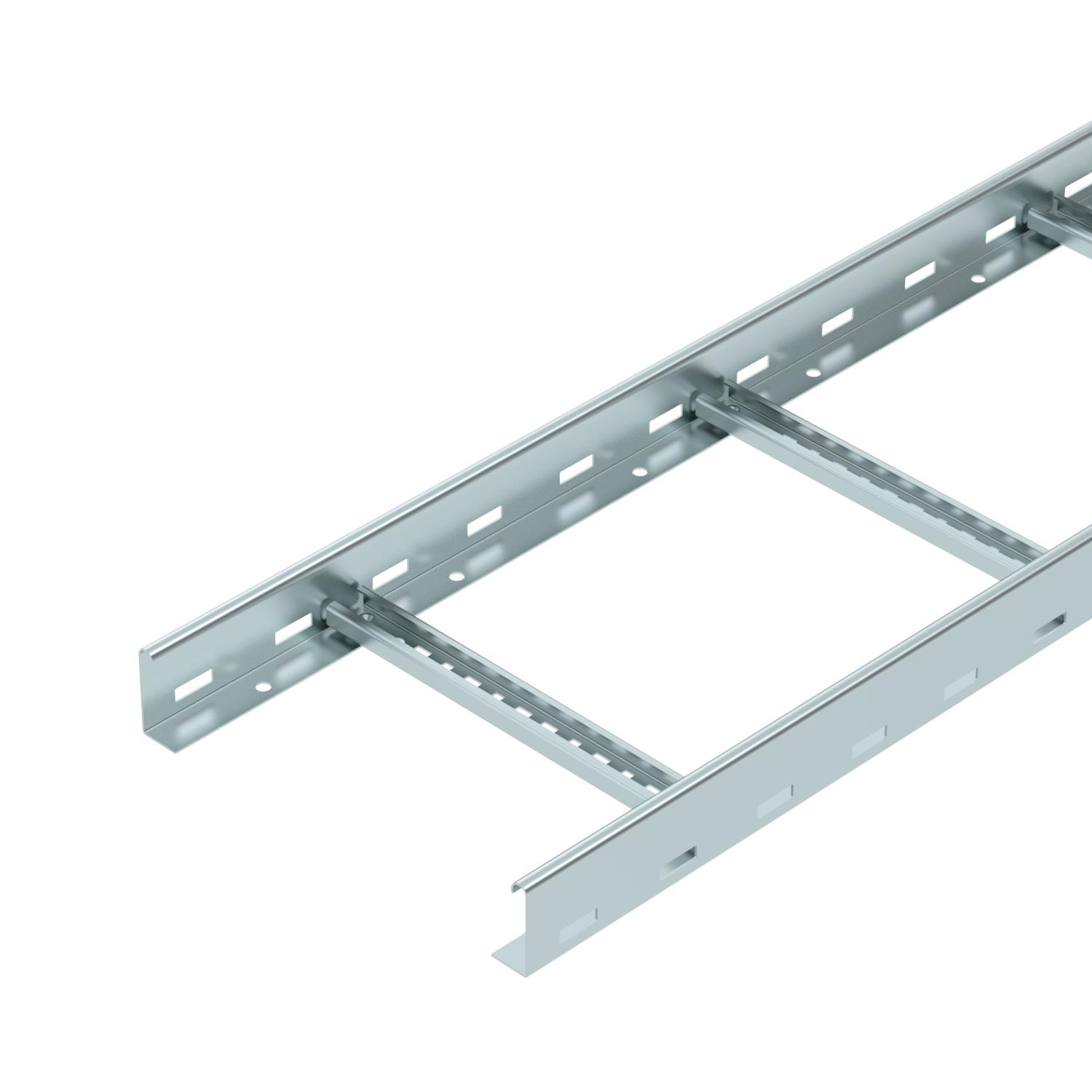

Kabelska lestev LCIS 60, 3 m C30 FS

Št. art. 6209610 | EAN 4012196487578

3000 mm
1,5 mm
ne
Opis izdelka
Opis izdelka

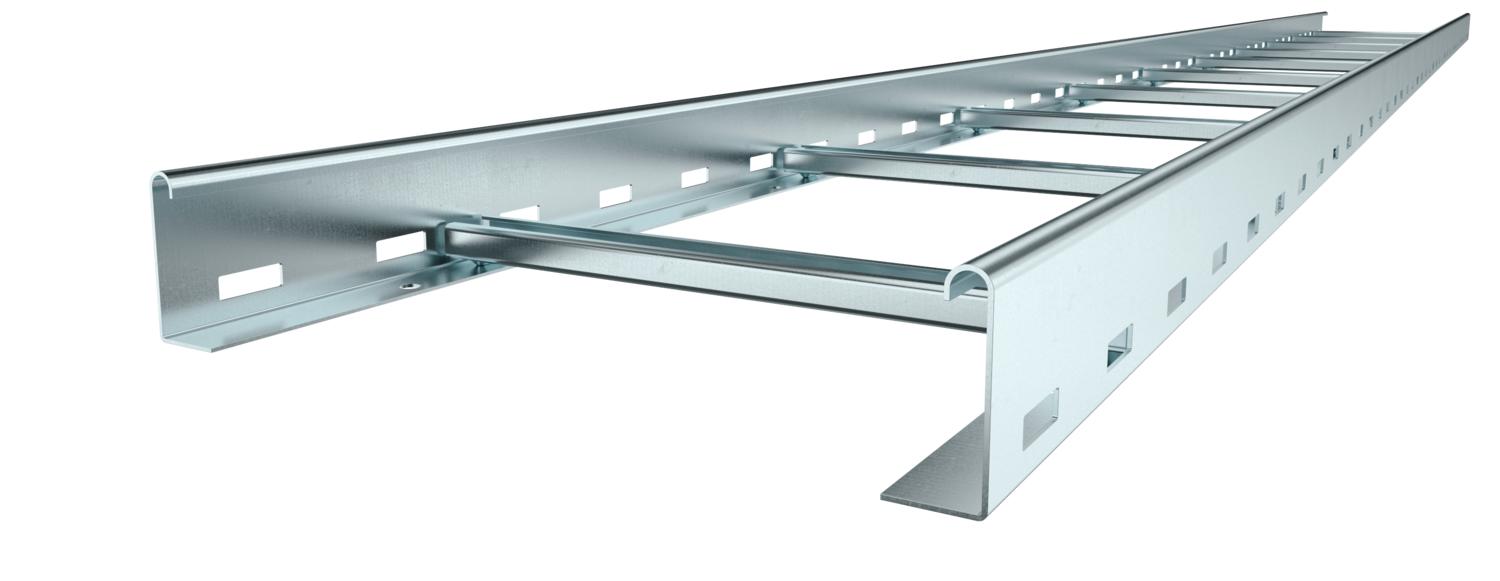

Cable ladder with a 60 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using hold-down clamps, type LKS 40. The slot dimension of the rung is 16.5 mm and the appropriate clamp clip is type BS-H....
Magnetic shield insulation without cover 10 dB, with cover 15 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina prečnika 1,5 mm
Dimenzija 60x200x3000
Dolžina 3000 ft
Dolžina 3000 mm
Izvedba prečk Profil, perforiran
Izvedba stranskega prečnika ploščati profil
Izvedba za daljše razpone ne
Korisni presjek 80 cm²
Korisni presjek 8000 mm²
Material Jeklo
Mera B 200 mm
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 6,626 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Pritrditev prečke zavarjeno
Razdalja prečk 300 mm
Razmik nosilcev 1,5 m 3,3 kN/m
Razmik nosilcev 2,0 m 2 kN/m
Razmik nosilcev 2,5 m 1,3 kN/m
Razmik nosilcev 3,0 m 1 kN/m
Razmik nosilcev 3,5 m 0,78 kN/m
Razmik nosilcev 4,0 m 0,4 kN/m
Širina 200 mm
Stranska perforacija da
Velikost reže prečke 17,00
Višina 60 mm

Tehnični podatki

Load diagram, cable ladder, type LCIS 60

Load diagram, cable ladder, type LCIS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
LCIS 620 3 FS 3000 mm 200 mm 1,5 mm ne 6209610
3 m
LCIS 630 3 FS 3000 mm 300 mm 1,5 mm ne 6209612
3 m
LCIS 640 3 FS 3000 mm 400 mm 1,5 mm ne 6209614
3 m
LCIS 650 3 FS 3000 mm 500 mm 1,5 mm ne 6209616
3 m
LCIS 660 3 FS 3000 mm 600 mm 1,5 mm ne 6209618
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FS Vzdolžna spojka FS LVG 60 FS 6208840
10 Kos

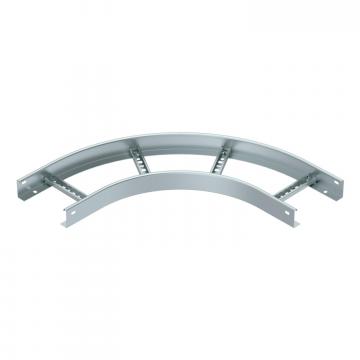

90-stopinjski lok 60 FS 90-stopinjski lok 60 FS LB 90 620 R3 FS 6225042
1 Kos
Večfunkcijska spojka FS Večfunkcijska spojka FS LMFV 620 FS 6225710
1 Kos
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 200 FS 6052207
3 m
Pregrada 45 FS Pregrada 45 FS TSG 45 FS 6062033
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Zaščitni pokrov 60 Zaščitni pokrov 60 SKH 60 OR 6222537
40 Par
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
