Kabelska lestev LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | ne

Kabelska lestev LCIS 60, 3 m C30 FS

Št. art. 6209618 | EAN 4012196487615

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

Cable ladder with a 60 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using hold-down clamps, type LKS 40. The slot dimension of the rung is 16.5 mm and the appropriate clamp clip is type BS-H....
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm
Dimenzija	60x600x3000
Dolžina	3000 mm
Dolžina	3000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	24000 mm²
Korisni presjek	240 cm²
Material	Jeklo
Mera B	600 mm
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	8,972 kg CO₂e / 1 Meter

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Pritrditev prečke	zavarjeno
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,3 kN/m
Razmik nosilcev 2,0 m	2 kN/m
Razmik nosilcev 2,5 m	1,3 kN/m
Razmik nosilcev 3,0 m	1 kN/m
Razmik nosilcev 3,5 m	0,78 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Širina	600 mm
Stranska perforacija	da
Velikost reže prečke	17,00
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LCIS 60

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ne	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ne	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ne	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ne	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ne	6209618	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos

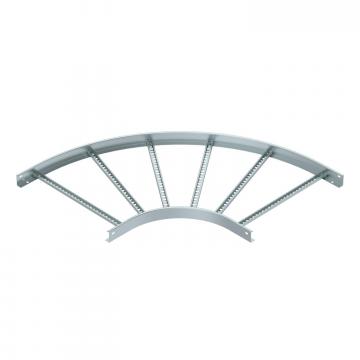

90-stopinjski lok 60 FS	LB 90 660 R3 FS	6225050	Kos	1 Kos
Večfunkcijska spojka FS	LMFV 660 FS	6225718	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 600 FS	6052606	m	3 m
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
