Kabelska lestev LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | ne

Kabelska lestev LCIS 60, 3 m C30 FT

Št. art. 6209723 | EAN 4012196431748

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

Cable ladder with a 60 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using hold-down clamps, type LKS 40. The slot dimension of the rung is 16.5 mm and the appropriate clamp clip is type BS-H....
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm

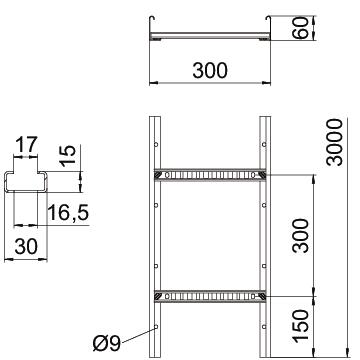

Dimenzija	60x300x3000
Dolžina	3000 ft
Dolžina	3000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	12000 mm²
Korisni presjek	120 cm²
Material	Jeklo
Mera B	300 mm
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Pritrditev prečke	zavarjeno
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,3 kN/m
Razmik nosilcev 2,0 m	2 kN/m
Razmik nosilcev 2,5 m	1,3 kN/m
Razmik nosilcev 3,0 m	1 kN/m
Razmik nosilcev 3,5 m	0,78 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Širina	300 mm
Stranska perforacija	da
Velikost reže prečke	17,00
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LCIS 60

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	ne	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	ne	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	ne	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	ne	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	ne	6209729	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FT	LVG 60 FT	6208843	Kos	10 Kos

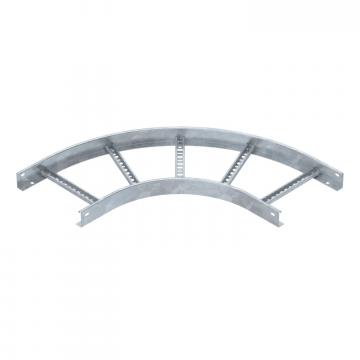

90-stopinjski lok 60 FT	LB 90 630 R3 FT	6225064	Kos	1 Kos
Večfunkcijska spojka FT	LMFV 630 FT	6225732	Kos	1 Kos
Cover with turn buckle FT	DRL 300 FT	6051383	m	3 m
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
