Kabelska lestev LG 110, 3 m VS FT 3000 | 200 | 1,5 | ne | Jeklo | vroče pocinkano

Kabelska lestev LG 110, 3 m VS FT

Št. art. 6216423 | EAN 4012195065210

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

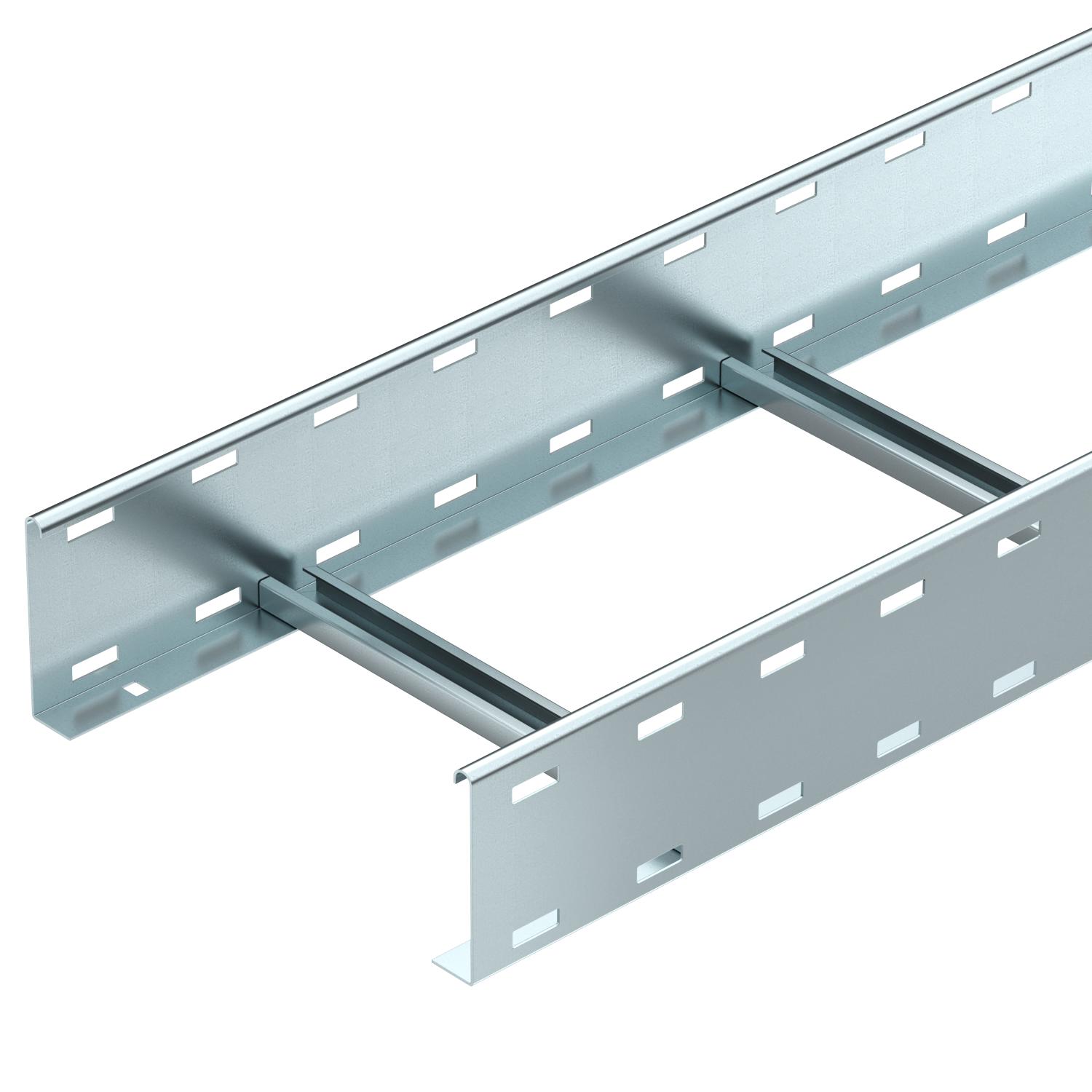

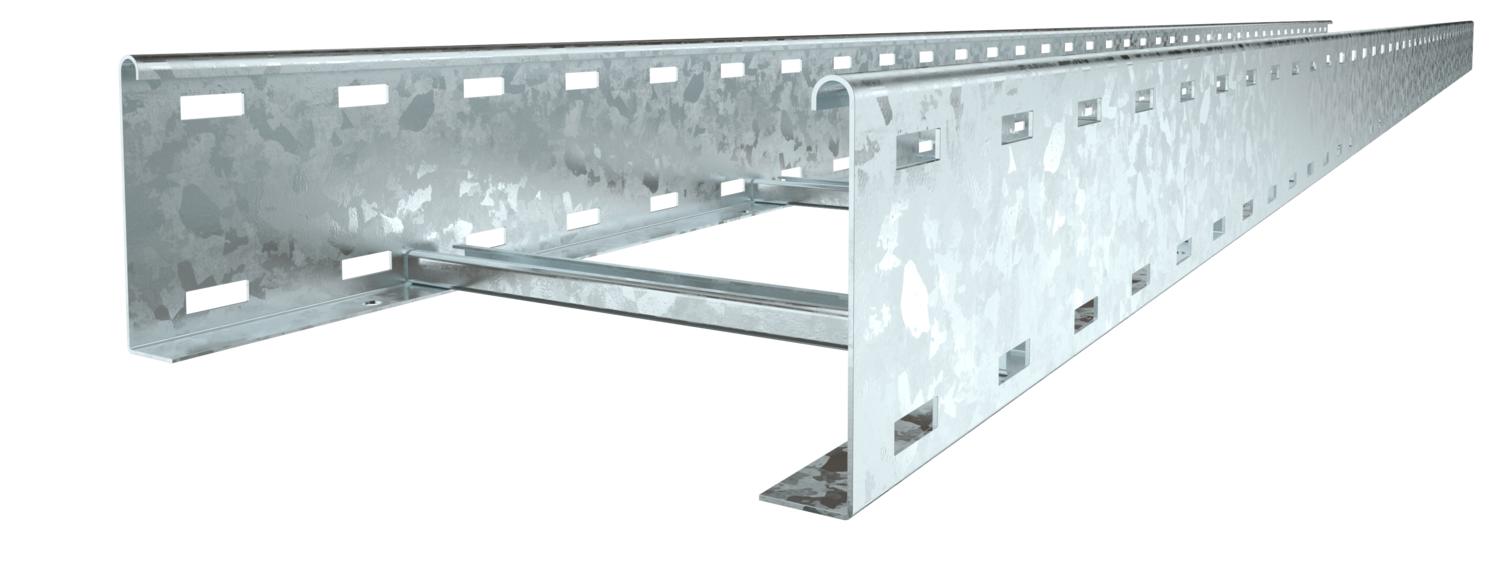

Kabelska lestev s perforiranim stranskim prečnikom z višino stranice 110 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila.
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm

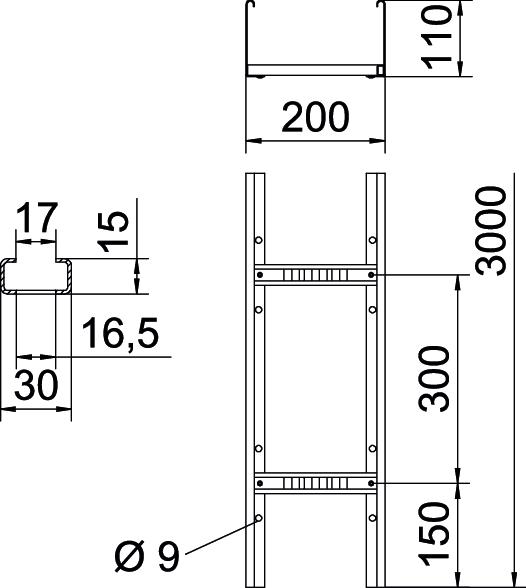

Dimenzija	110x200x3000
Dimenzije	110x200x3000
Dolžina	3000 ft
Dolžina	3000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	188 cm²
Korisni presjek	18800 mm²
Material	Jeklo
Mera B	200 mm
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 2,0 m	3,1 kN/m
Razmik nosilcev 2,5 m	2 kN/m
Razmik nosilcev 3,0 m	1,4 kN/m
Razmik nosilcev 3,5 m	0,9 kN/m
Razmik nosilcev 4,0 m	0,65 kN/m
Razmik nosilcev 4,5 m	0,5 kN/m
Razmik nosilcev 5,0 m	0,5 kN/m
Širina	200 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	110 mm

Tehnični podatki

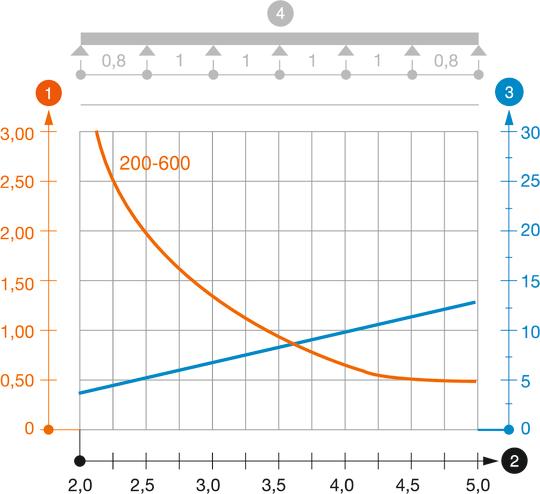

Load diagram, cable ladder, type LG 110 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216435	m	3 m
