Opomba: ta izdelek je ukinjen.

Kabelska lestev LG 45, 3 m VS FS 3000 | 200 | 1,25 | ne | Jeklo | neprekinjeno cinkano v ognju

Kabelska lestev LG 45, 3 m VS FS

Št. art. 6200508 | EAN 4012195063483

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,25 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

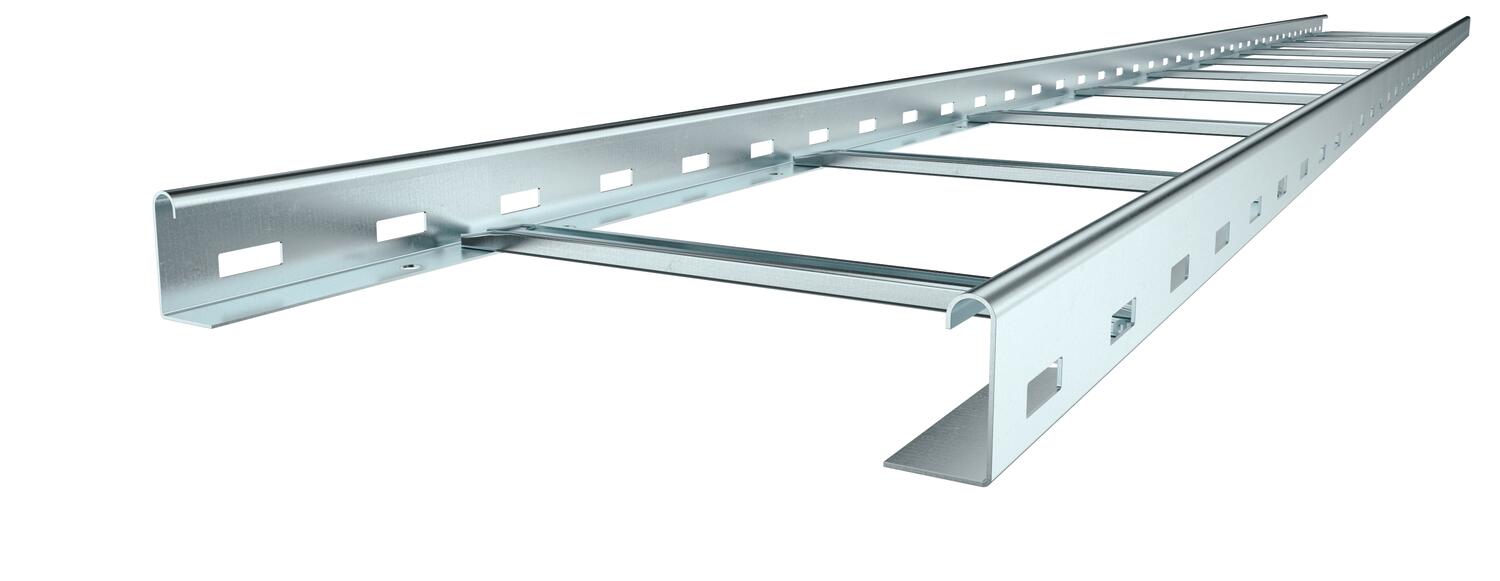

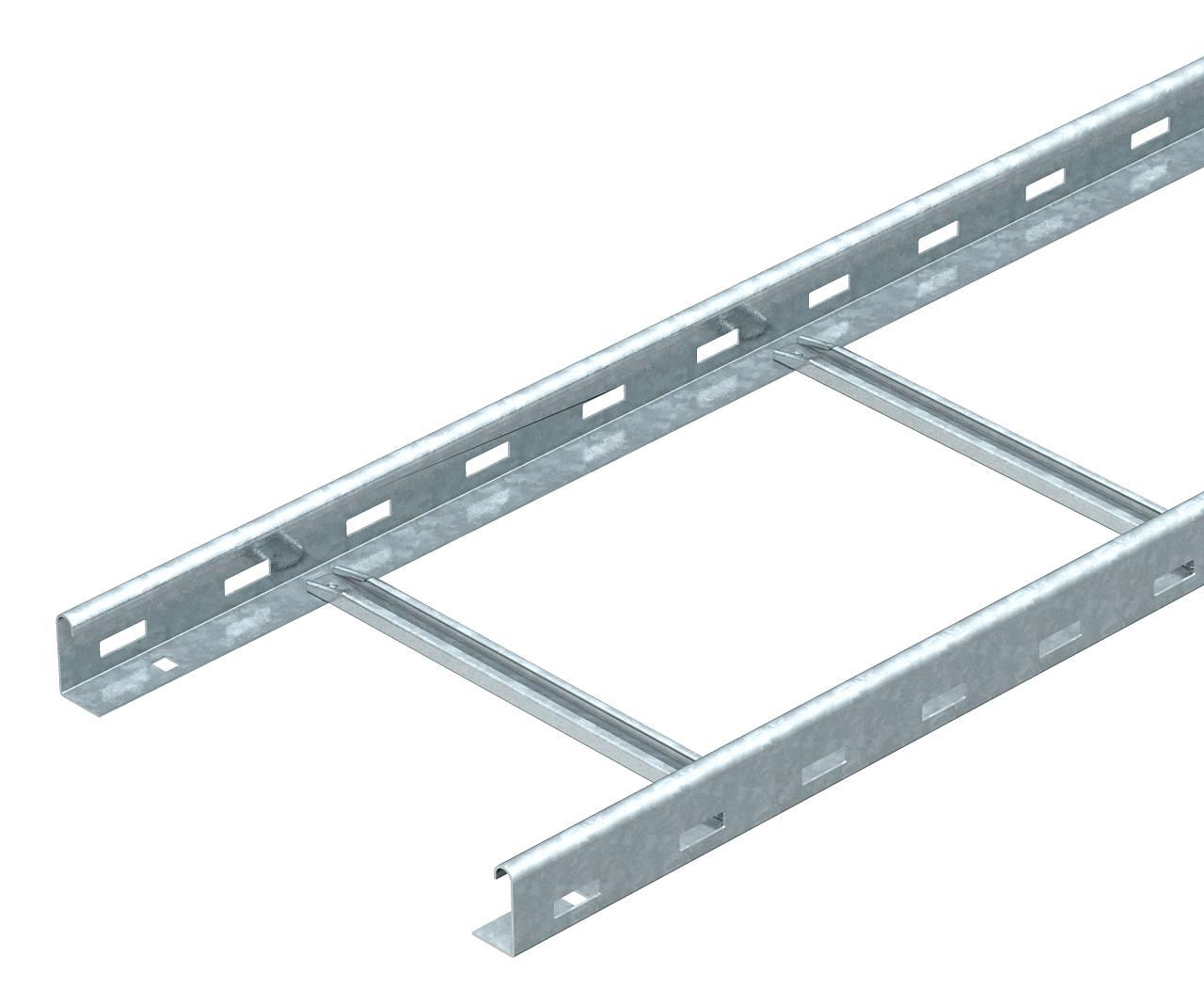

Cable ladder with perforated side rail of side height 45 mm with riveted C profile rungs, open in an upwards direction.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,25 mm
Dimenzija	45x200x3000
Dimenzije	45x200x3000
Dolžina	3000 ft
Dolžina	3000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranice	Profil (odprt)
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	6800 mm²
Korisni presjek	68 cm²
Material	Jeklo
Mera B	200 mm

Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	1,8 kN/m
Razmik nosilcev 2,0 m	1,4 kN/m
Razmik nosilcev 2,5 m	1 kN/m
Razmik nosilcev 3,0 m	0,55 kN/m
Širina	200 mm
Stranska perforacija	da
Višina	45 mm

Tehnični podatki

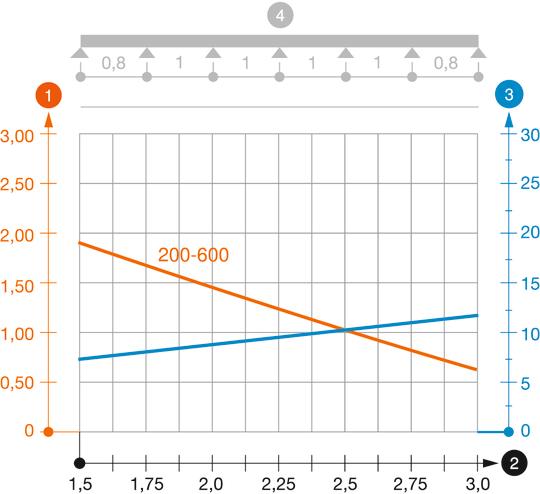

Load diagram, cable ladder, type LG 45 NS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 420 NS 3 FS	3000 mm	200 mm	1,25 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6200508	m	3 m
LG 430 NS 3 FS	3000 mm	300 mm	1,25 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6200511	m	3 m
LG 440 NS 3 FS	3000 mm	400 mm	1,25 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6200514	m	3 m
LG 450 NS 3 FS	3000 mm	500 mm	1,25 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6200517	m	3 m
LG 460 NS 3 FS	3000 mm	600 mm	1,25 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6200520	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 200 FS	6052207	m	3 m

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pregrada 30 FS	TSG 30 FS	6062050	m	3 m
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos

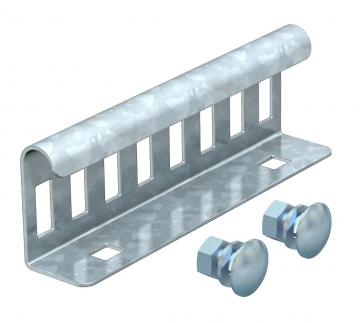

Vzdolžna spojka FS	LVG 45 FS	6200832	Kos	10 Kos
