Kabelska lestev LG 60, 3 m NS FS 3000 | 400 | 1,5 | ne | Jeklo | neprekinjeno cinkano v ognju

Kabelska lestev LG 60, 3 m NS FS

Št. art. 6208512 | EAN 4012195063995

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba NS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm
Dimenzija	60x400x3000
Dimenzije	60x400x3000
Dolžina	3000 mm
Dolžina	3000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	19800 mm²
Korisni presjek	198 cm²
Material	Jeklo
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	neprekinjeno cinkano v ognju
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1 kN/m
Razmik nosilcev 3,5 m	0,6 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Širina	400 mm
Stranska perforacija	da
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 NS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 NS 3 FS	3000 mm	200 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208506	m	3 m
LG 630 NS 3 FS	3000 mm	300 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208509	m	3 m
LG 640 NS 3 FS	3000 mm	400 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208512	m	3 m
LG 650 NS 3 FS	3000 mm	500 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208515	m	3 m
LG 660 NS 3 FS	3000 mm	600 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208518	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 400 FS	6052401	m	3 m

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par

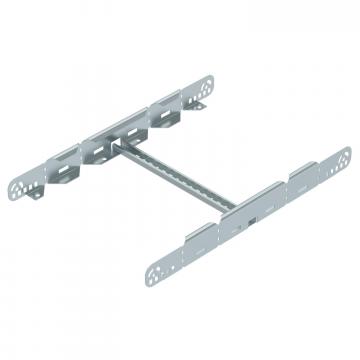

Večfunkcijska spojka FS	LMFV 640 FS	6225714	Kos	1 Kos
