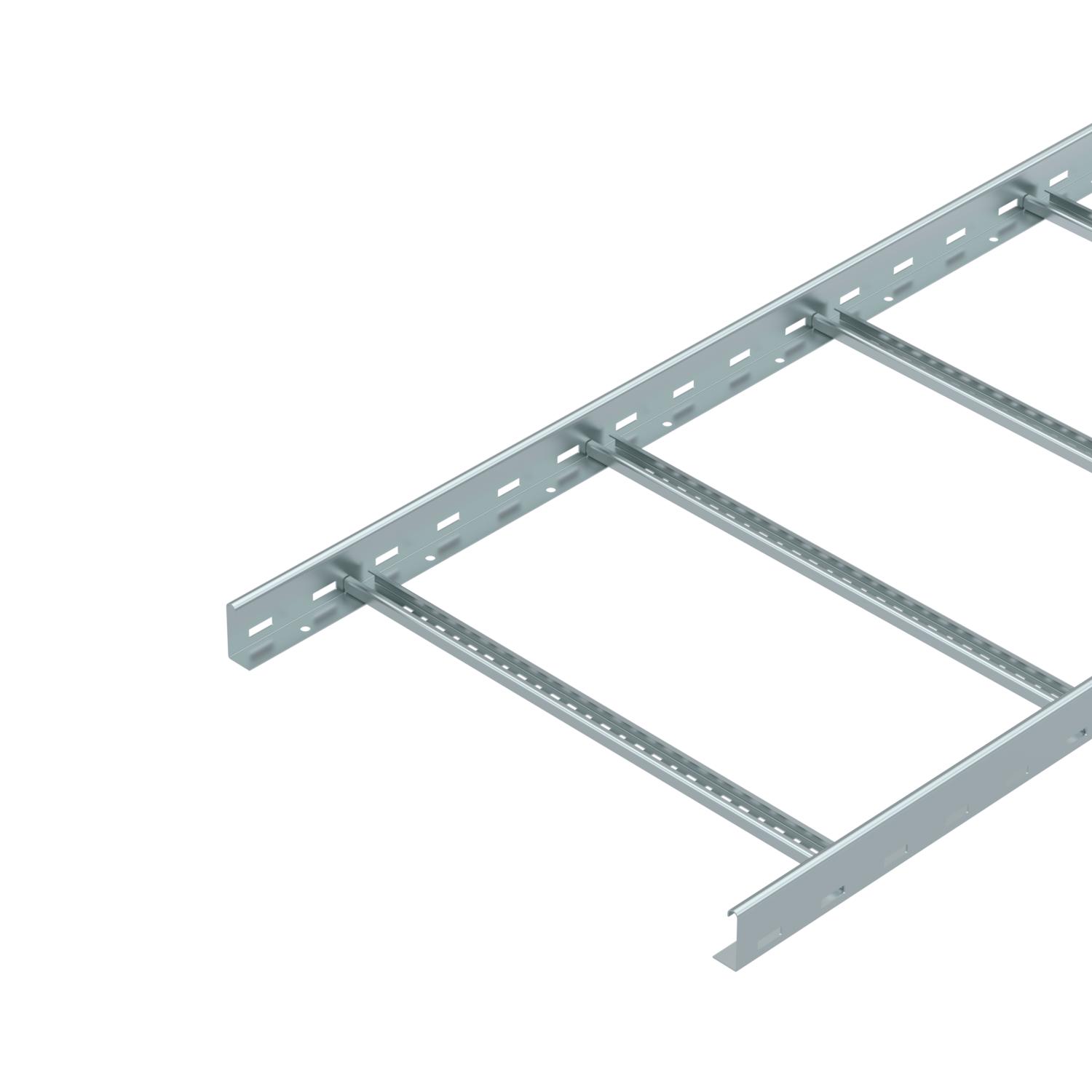

Kabelska lestev LG 60, 3 m VS FS

Št. art. 6208550 | EAN 4012195064084

3000 mm
1,5 mm
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka
Opis izdelka
Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba VS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.
Druge širine so na voljo po povpraševanju.
  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Barva cink
Debelina prečnika 1,5 mm

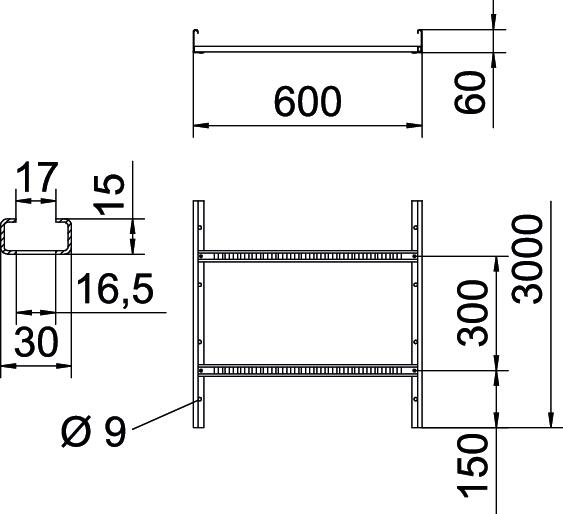

Dimenzija 60x600x3000
Dimenzije 60x600x3000
Dolžina 3000 mm
Dolžina 3000 ft
Izvedba prečk Profil, perforiran
Izvedba stranskega prečnika ploščati profil
Izvedba za daljše razpone ne
Korisni presjek 29800 mm²
Korisni presjek 298 cm²
Material Jeklo
Mera B 600 mm
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 8,804 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Pritrditev prečke kovičeno s slepo zakovico
Razdalja prečk 300 mm
Razmik nosilcev 1,5 m 3,1 kN/m
Razmik nosilcev 2,0 m 2,25 kN/m
Razmik nosilcev 2,5 m 1,5 kN/m
Razmik nosilcev 3,0 m 1,1 kN/m
Razmik nosilcev 3,5 m 0,75 kN/m
Razmik nosilcev 4,0 m 0,45 kN/m
Širina 600 mm
Stranska perforacija da
Velikost reže prečke 16,50
Višina 60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Load diagram, cable ladder, type LG 60 VS
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
LG 620 VS 3 FS 3000 mm 200 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6208538
3 m
LG 630 VS 3 FS 3000 mm 300 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6208541
3 m
LG 640 VS 3 FS 3000 mm 400 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6208544
3 m
LG 650 VS 3 FS 3000 mm 500 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6208547
3 m
LG 660 VS 3 FS 3000 mm 600 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6208550
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 600 FS 6052606
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pregrada 45 FS Pregrada 45 FS TSG 45 FS 6062033
3 m
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
Vzdolžna spojka FS Vzdolžna spojka FS LVG 60 FS 6208840
10 Kos
Zaščitni pokrov 60 Zaščitni pokrov 60 SKH 60 OR 6222537
40 Par
Večfunkcijska spojka FS Večfunkcijska spojka FS LMFV 660 FS 6225718
1 Kos
