Kabelska lestev LG 60, 3 m VS FT 3000 | 200 | 1,5 | da | Jeklo | vroče pocinkano

Kabelska lestev LG 60, 3 m VS FT

Št. art. 6208562 | EAN 4012195434153

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

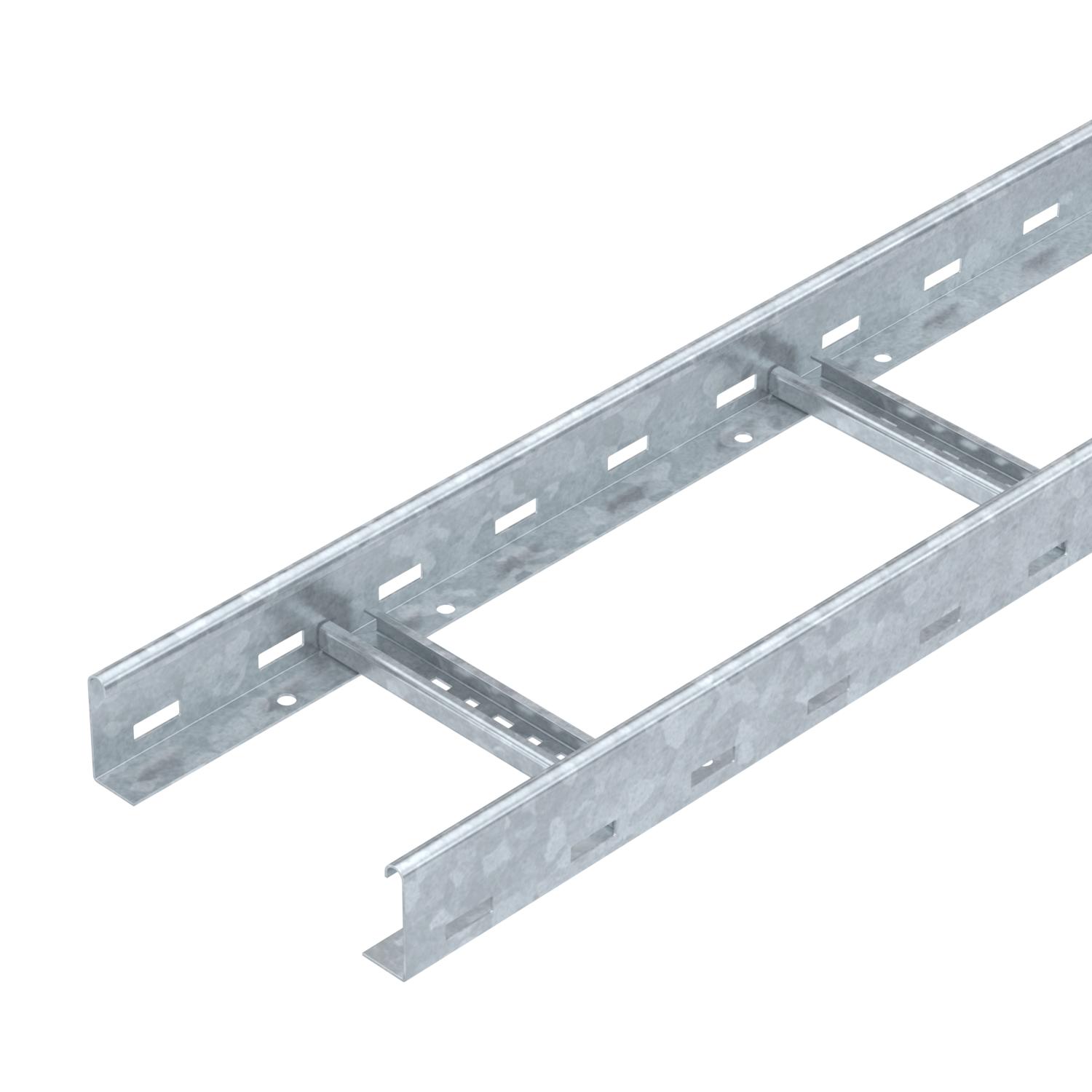

Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba VS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.
Druge širine so na voljo po povpraševanju.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm

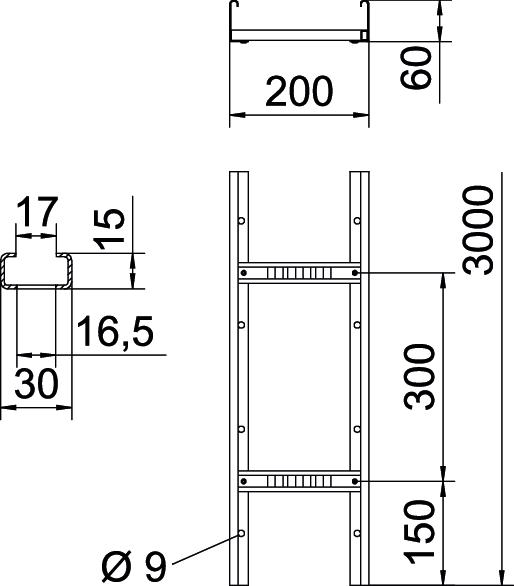

Dimenzija	60x200x3000
Dolžina	3000 mm
Dolžina	3000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	98 cm²
Korisni presjek	9800 mm²
Material	Jeklo
Mera B	200 mm
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	da
Površina	vroče pocinkano

Požarna zaščita	Ohranjevanje funkcij za standardno nosilno konstrukcijo
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m
Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Širina	200 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208578	m	3 m

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Vzdolžna spojka FT	LVG 60 FT	6208843	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
Večfunkcijska spojka FT	LMFV 620 FT	6225730	Kos	1 Kos
