Opomba: ta izdelek je ukinjen.

Kabelska lestev LG 60, 6 m NS FT 6000 | 200 | 1,5 | ne | Jeklo | vroče pocinkano

Kabelska lestev LG 60, 6 m NS FT

Št. art. 6208603 | EAN 4012195064183

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

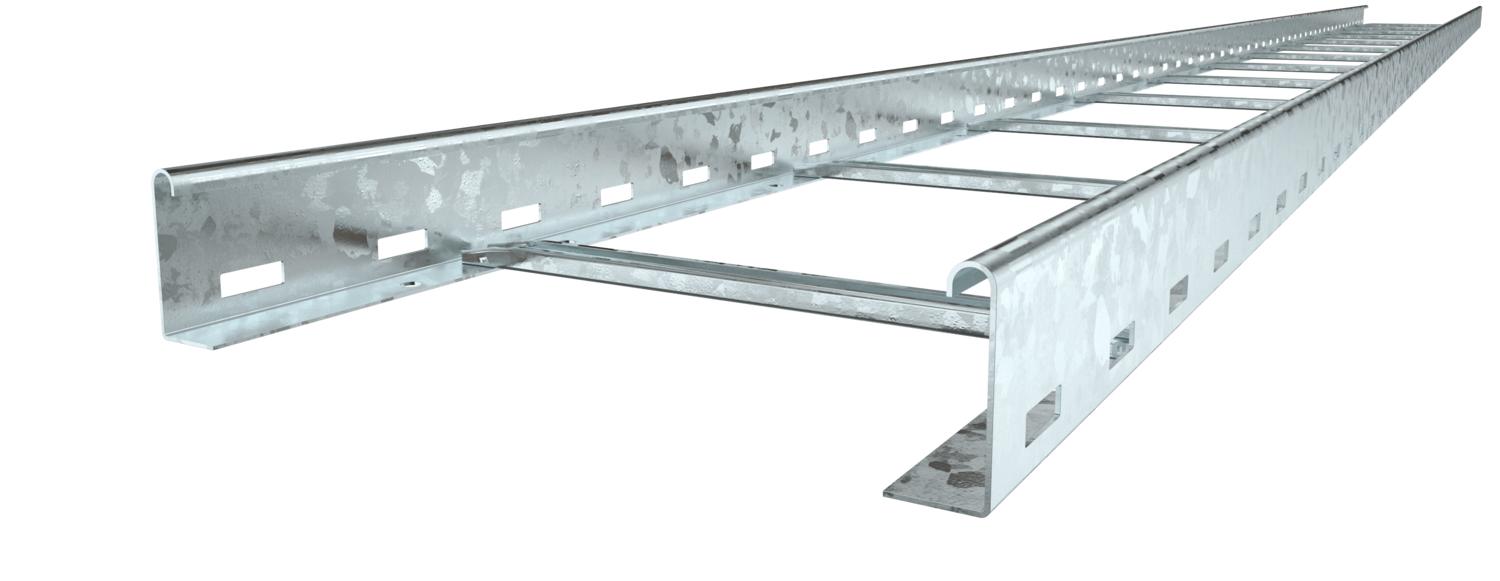

Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba NS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm
Dimenzija	60x200x6000
Dimenzije	60x200x6000
Dolžina	6000 ft
Dolžina	6000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	98 cm²
Korisni presjek	9800 mm²
Material	Jeklo
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1 kN/m
Razmik nosilcev 3,5 m	0,6 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Širina	200 mm
Stranska perforacija	da
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 NS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 NS 6 FT	6000 mm	200 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208603	m	6 m
LG 640 NS 6 FT	6000 mm	400 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208609	m	6 m
LG 650 NS 6 FT	6000 mm	500 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208612	m	6 m
LG 660 NS 6 FT	6000 mm	600 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208615	m	6 m

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Vzdolžna spojka FT	LVG 60 FT	6208843	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
Večfunkcijska spojka FT	LMFV 620 FT	6225730	Kos	1 Kos
