Kabelska lestev LG 60, 6 m VS A2 6000 | 600 | 1,5 | ne | Nerjaveče jeklo 1.4301 | surovo, naknadno obdelano

Kabelska lestev LG 60, 6 m VS A2

Št. art. 6208712 | EAN 4012195064473

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Material	Nerjaveče jeklo 1.4301

Površina	surovo, naknadno obdelano

Opis izdelka

Opis izdelka

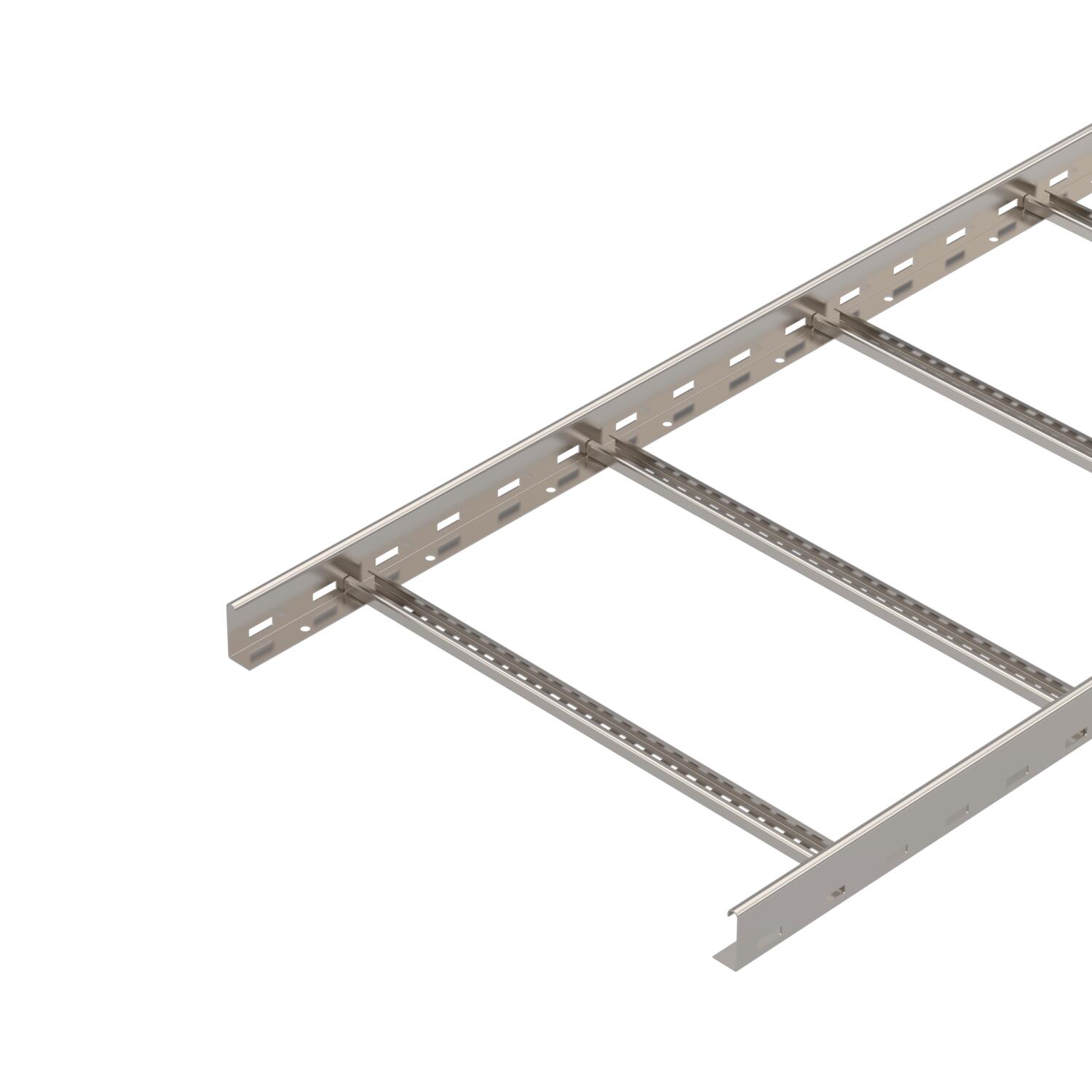

Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba VS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,5 mm

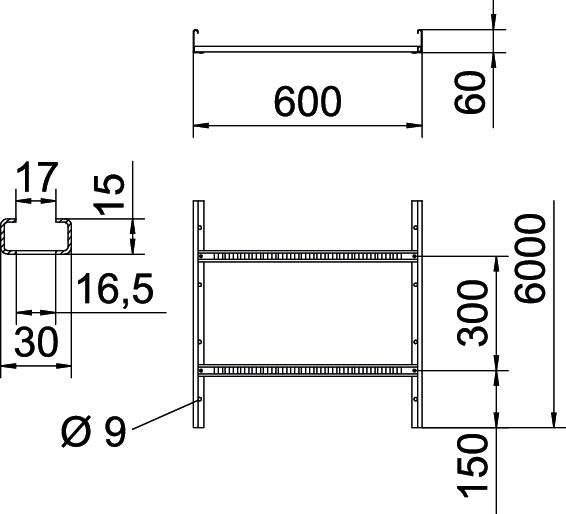

Dimenzija	60x600x6000
Dimenzije	60x600x6000
Dolžina	6000 mm
Dolžina	6000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	298 cm²
Korisni presjek	29800 mm²
Material	Nerjaveče jeklo 1.4301
Mera B	600 mm
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	surovo, naknadno obdelano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m
Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Širina	600 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	ne	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	ne	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	ne	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	ne	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	ne	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6208712	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom A2	DRL 600 A2	6052975	m	3 m

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pregrada 45 A2	TSG 45 A2	6062025	m	3 m
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Vzdolžna spojka A2	LVG 60 A2	6208846	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
