Kabelska lestev SLCS 110, 6 m C30 FT 3000 | 400 | 2 | ne
morepic-1 morepic-2 video-1

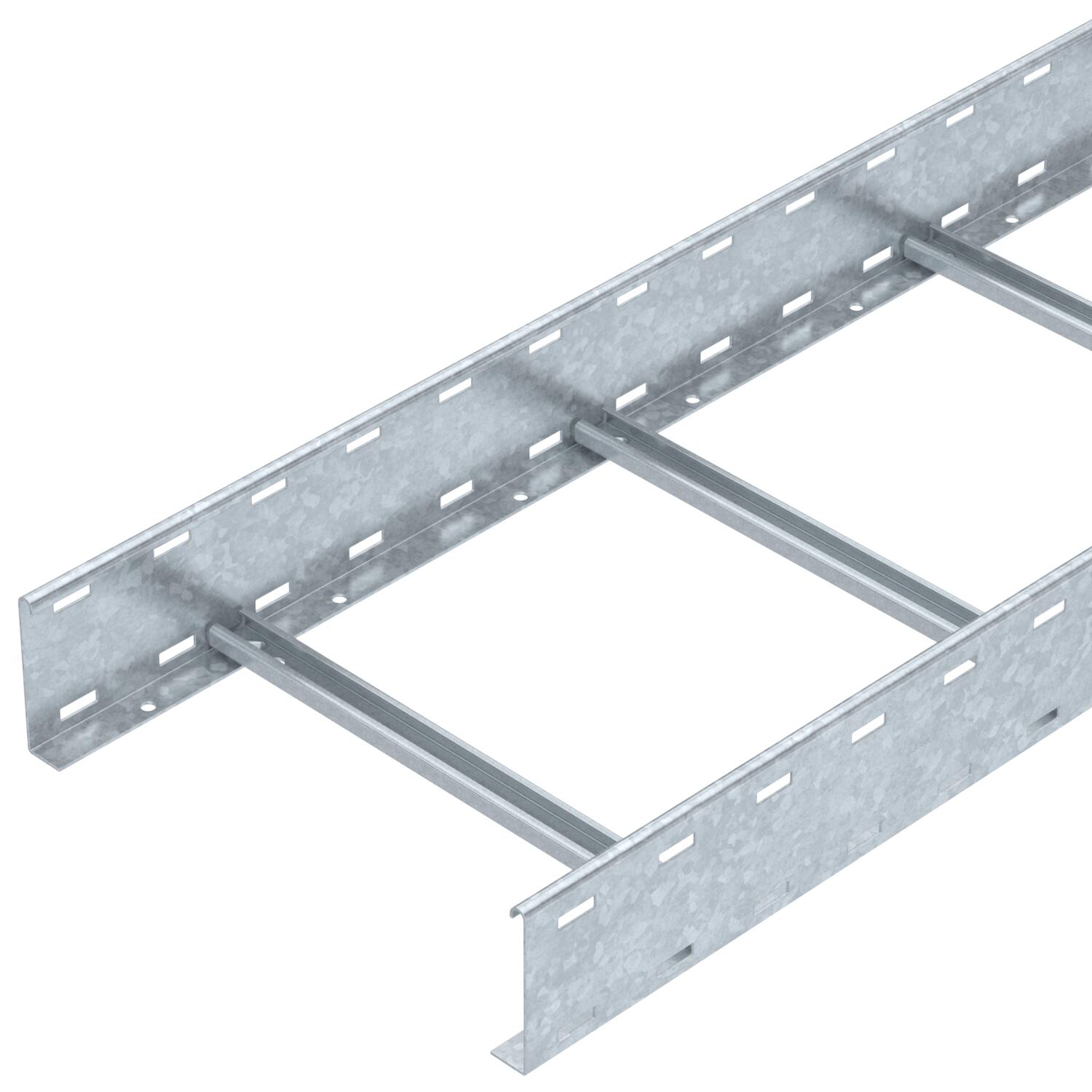

Kabelska lestev SLCS 110, 6 m C30 FT

Št. art. 6207306 | EAN 4012196431878

3000 mm
2 mm
ne
Opis izdelka
Opis izdelka
Cable ladder with 110 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using clamps, type LKS 40. The slot dimension of the frame is 16.5 mm and the appropriate clamp clip is type 2056.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Cable ladder, side height 110 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina prečnika 2 mm
Dimenzija 110x400x3000
Dolžina 3000 mm
Dolžina 3000 ft
Izvedba prečk Profil, neperforiran
Izvedba stranskega prečnika ploščati profil
Izvedba za daljše razpone ne
Korisni presjek 360 cm²
Korisni presjek 36000 mm²
Material Jeklo
Mera B 400 mm
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 12,97 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Pritrditev prečke zavarjeno
Razdalja prečk 300 mm
Razmik nosilcev 2,0 m 4 kN/m
Razmik nosilcev 2,5 m 3 kN/m
Razmik nosilcev 3,0 m 2,3 kN/m
Razmik nosilcev 3,5 m 1,6 kN/m
Razmik nosilcev 4,0 m 1 kN/m
Razmik nosilcev 4,5 m 0,83 kN/m
Razmik nosilcev 5,0 m 0,7 kN/m
Razmik nosilcev 6,0 m 0,25 kN/m
Širina 400 mm
Stranska perforacija da
Velikost reže prečke 17,00
Višina 110 mm

Tehnični podatki

Load diagram, cable ladder, type SLCS 110

Load diagram, cable ladder, type SLCS 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
SLCS 1120 3 FT 3000 mm 200 mm 2 mm ne 6207302
3 m
SLCS 1140 3 FT 3000 mm 400 mm 2 mm ne 6207306
3 m
SLCS 1160 3 FT 3000 mm 600 mm 2 mm ne 6207312
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FT Vzdolžna spojka FT LVG 110 FT 6216548
10 Kos

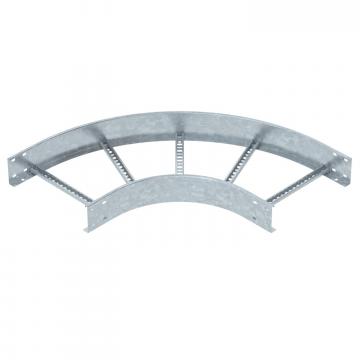

90-stopinjski lok 110 FT 90-stopinjski lok 110 FT LB 90 1140 R3 FT 6225146
1 Kos
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
Zaščitni pokrov Zaščitni pokrov SKH 110 OR 6222553
20 Par
