Kabelska polica MKS 110 FS 3000 | 300 | 1 | ne | Jeklo | neprekinjeno cinkano v ognju

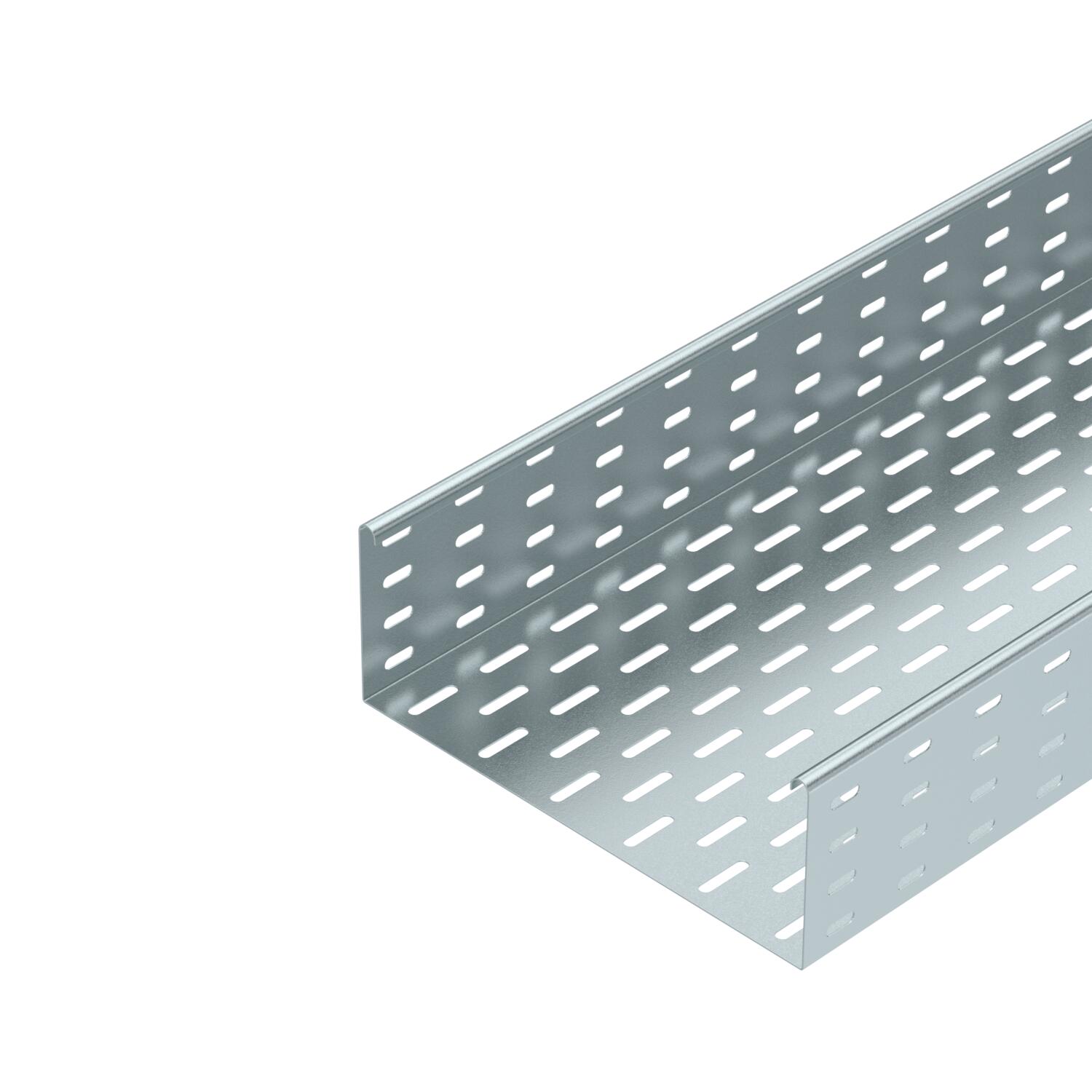

Kabelska polica MKS 110 FS

Št. art. 6060307 | EAN 4012196061938

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

MKS 110 = srednje težki sistem kabelskih kanalov z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Debelina pločevine	1 mm
Debelina pločevine	0,04 in

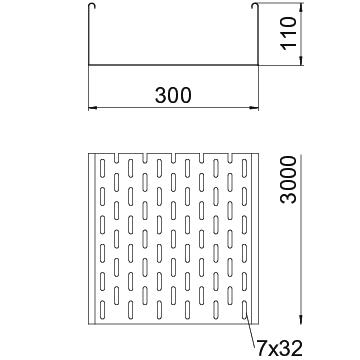

Dimenzija	110x300x3000
Dimenzije	110 x 300
Dobavljeni pribor	Vzdolžna spojka RLVL 110
Dolžina	3000 mm
Dolžina	10 ft
Izvedba spojke	Priložena spojka
Izvedba za daljše razpone	ne
Korisni presjek	328 cm²
Korisni presjek	32800 mm²
Maß W	300 mm
Material	Jeklo
Mera B	300 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m	1,85 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m
Razmik nosilcev 2,5 m	0,75 kN/m
Razmik nosilcev 3,0 m	0,6 kN/m
S pokrovom	ne
Širina	300 mm
Širina	12 in
Stranska perforacija	da
Višina	110 mm
Višina	4 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa MKS 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKS 110 FS	3000 mm	100 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060528	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna in kotna spojka 110 FS	RLVL 110 FS	6067131	Kos	10 Kos
Ojačitveni element FS	SSLB 300 FS	7070217	Kos	20 Kos
45-stopinjski lok 110 FS	RB 45 130 FS	6036304	Kos	1 Kos
90-stopinjski lok 110 FS	RB 90 130 FS	6036806	Kos	1 Kos
Priključni razdelilni element 110 FS	RAA 130 FS	6042157	Kos	1 Kos
T-element 110 FS	RT 130 FS	6038306	Kos	1 Kos
Križni element 110 FS	RK 130 FS	7027355	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
90-stopinjski lok 110 FS	RB 90 130 FS	7001932	Kos	1 Kos
