Kabelska polica MKS 110 FS 3000 | 500 | 1 | ne | Jeklo | neprekinjeno cinkano v ognju

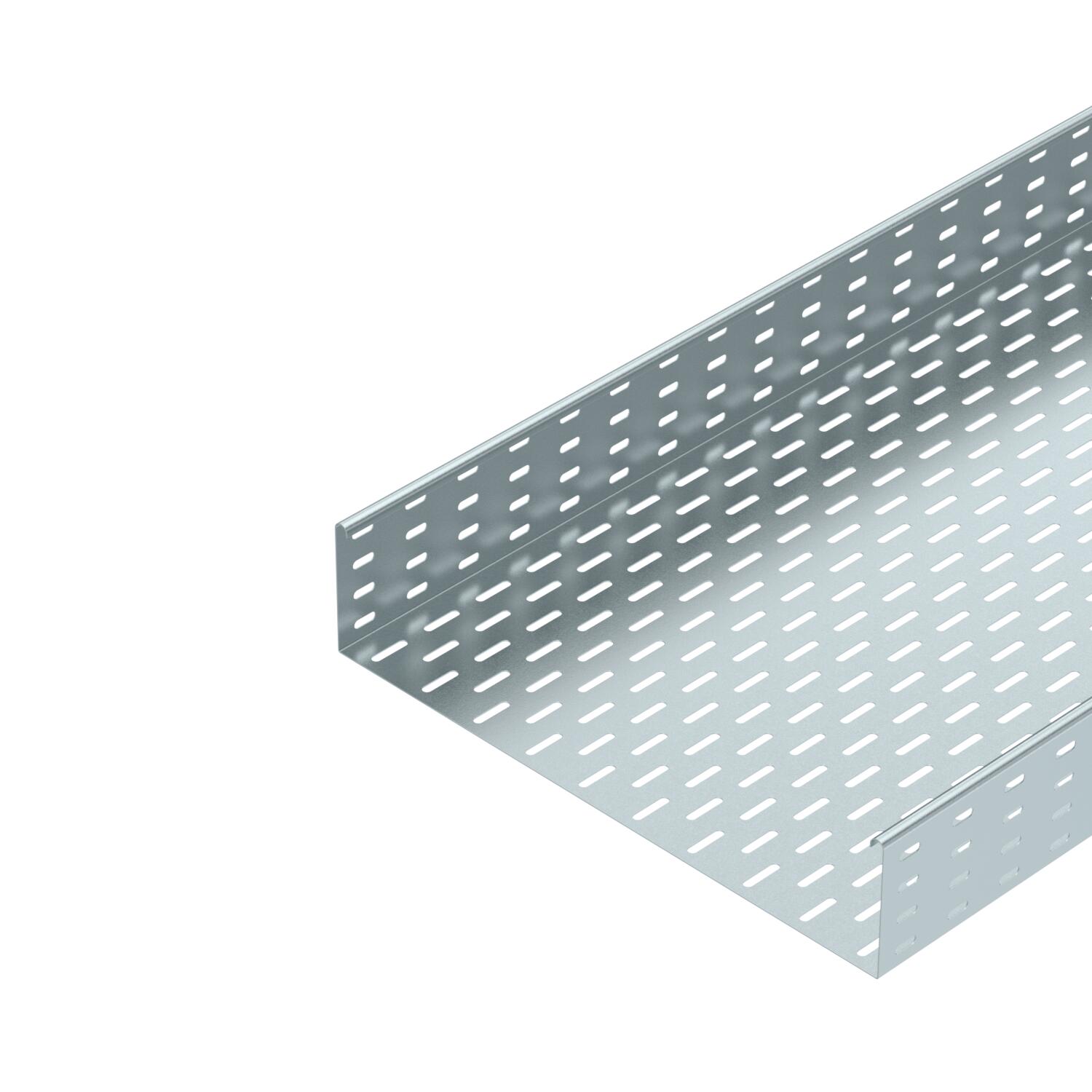

Kabelska polica MKS 110 FS

Št. art. 6060412 | EAN 4012196062058

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

MKS 110 = srednje težki sistem kabelskih kanalov z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Debelina pločevine	1 mm
Debelina pločevine	0,04 in

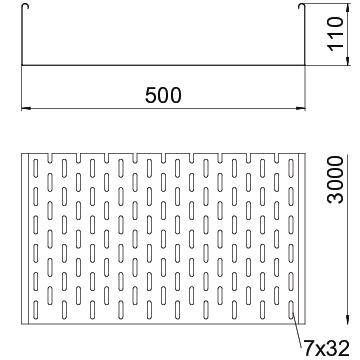

Dimenzija	110x500x3000
Dimenzije	110 x 500
Dobavljeni pribor	Vzdolžna spojka RLVL 110
Dolžina	10 ft
Dolžina	3000 mm
Izvedba spojke	Priložena spojka
Izvedba za daljše razpone	ne
Korisni presjek	548 cm²
Korisni presjek	54800 mm²
Maß W	500 mm
Material	Jeklo
Mera B	500 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m	1,85 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m
Razmik nosilcev 2,5 m	0,75 kN/m
Razmik nosilcev 3,0 m	0,6 kN/m
S pokrovom	ne
Širina	20 in
Širina	500 mm
Stranska perforacija	da
Višina	4 in
Višina	110 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa MKS 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKS 110 FS	3000 mm	100 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060528	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna in kotna spojka 110 FS	RLVL 110 FS	6067131	Kos	10 Kos

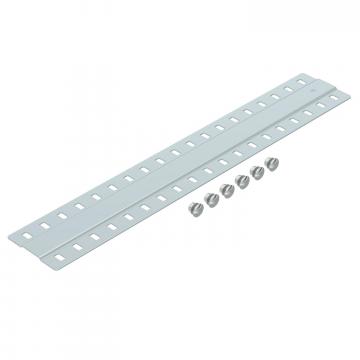

Ojačitveni element FS	SSLB 500 FS	7070225	Kos	20 Kos

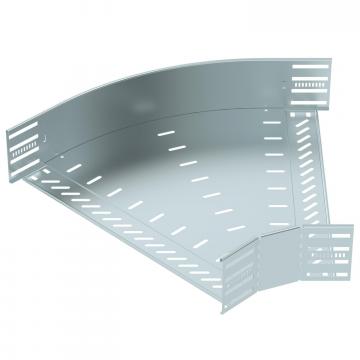

45-stopinjski lok 110 FS	RB 45 150 FS	6036308	Kos	1 Kos

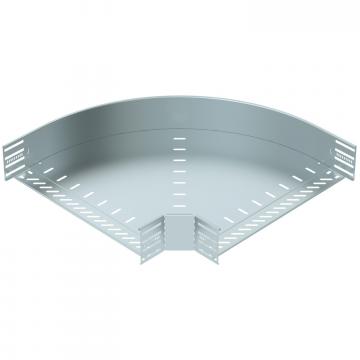

90-stopinjski lok 110 FS	RB 90 150 FS	6036810	Kos	1 Kos

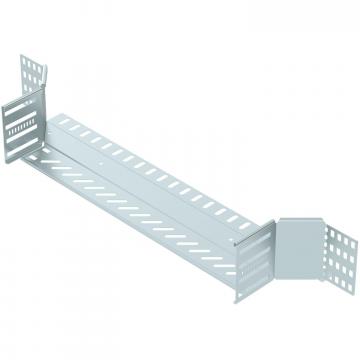

Priključni razdelilni element 110 FS	RAA 150 FS	6042161	Kos	1 Kos

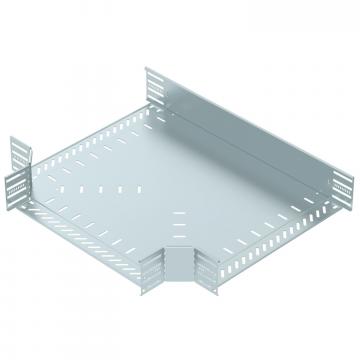

T-element 110 FS	RT 150 FS	6038310	Kos	1 Kos

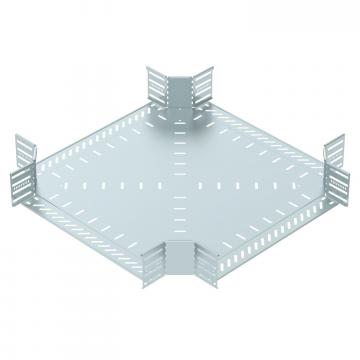

Križni element 110 FS	RK 150 FS	7027361	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 500 FS	6052509	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
90-stopinjski lok 110 FS	RB 90 150 FS	7001967	Kos	1 Kos
