Kabelska polica MKS 110 FS 3000 | 550 | 1 | ne | Jeklo | neprekinjeno cinkano v ognju

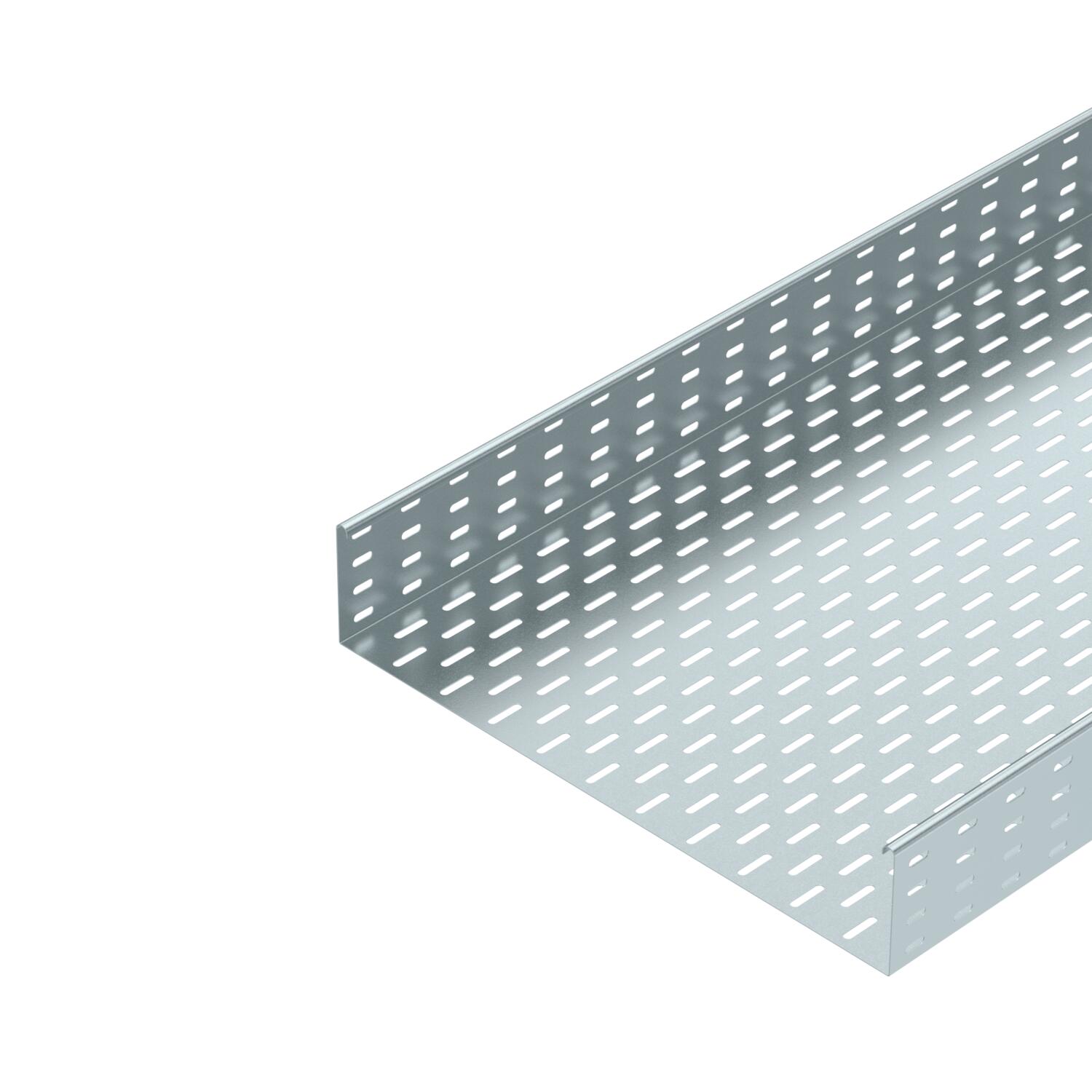

Kabelska polica MKS 110 FS

Št. art. 6060528 | EAN 4012196062119

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

MKS 110 = srednje težki sistem kabelskih kanalov z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Debelina pločevine	0,04 in

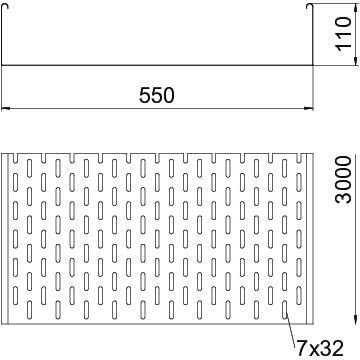

Dimenzija	110x550x3000
Dimenzije	110 x 550
Dolžina	10 ft
Dolžina	3000 mm
Izvedba spojke	Priložena spojka
Izvedba za daljše razpone	ne
Korisni presjek	603 cm²
Korisni presjek	60300 mm²
Maß W	550 mm
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	14,958 kg CO₂e / 1 Meter

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m	1,85 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m
Razmik nosilcev 2,5 m	0,75 kN/m
Razmik nosilcev 3,0 m	0,6 kN/m
S pokrovom	ne
Širina	22 in
Širina	550 mm
Stranska perforacija	da
Višina	110 mm
Višina	4 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa MKS 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKS 110 FS	3000 mm	100 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6060528	m	3 m
