Kabelska polica MKS 110 FT 3000 | 100 | 1 | ne | Jeklo | vroče pocinkano

Kabelska polica MKS 110 FT

Št. art. 6060609 | EAN 4012196392292

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

MKS 110 = srednje težki sistem kabelskih kanalov z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Debelina pločevine	1 mm
Debelina pločevine	0,04 in

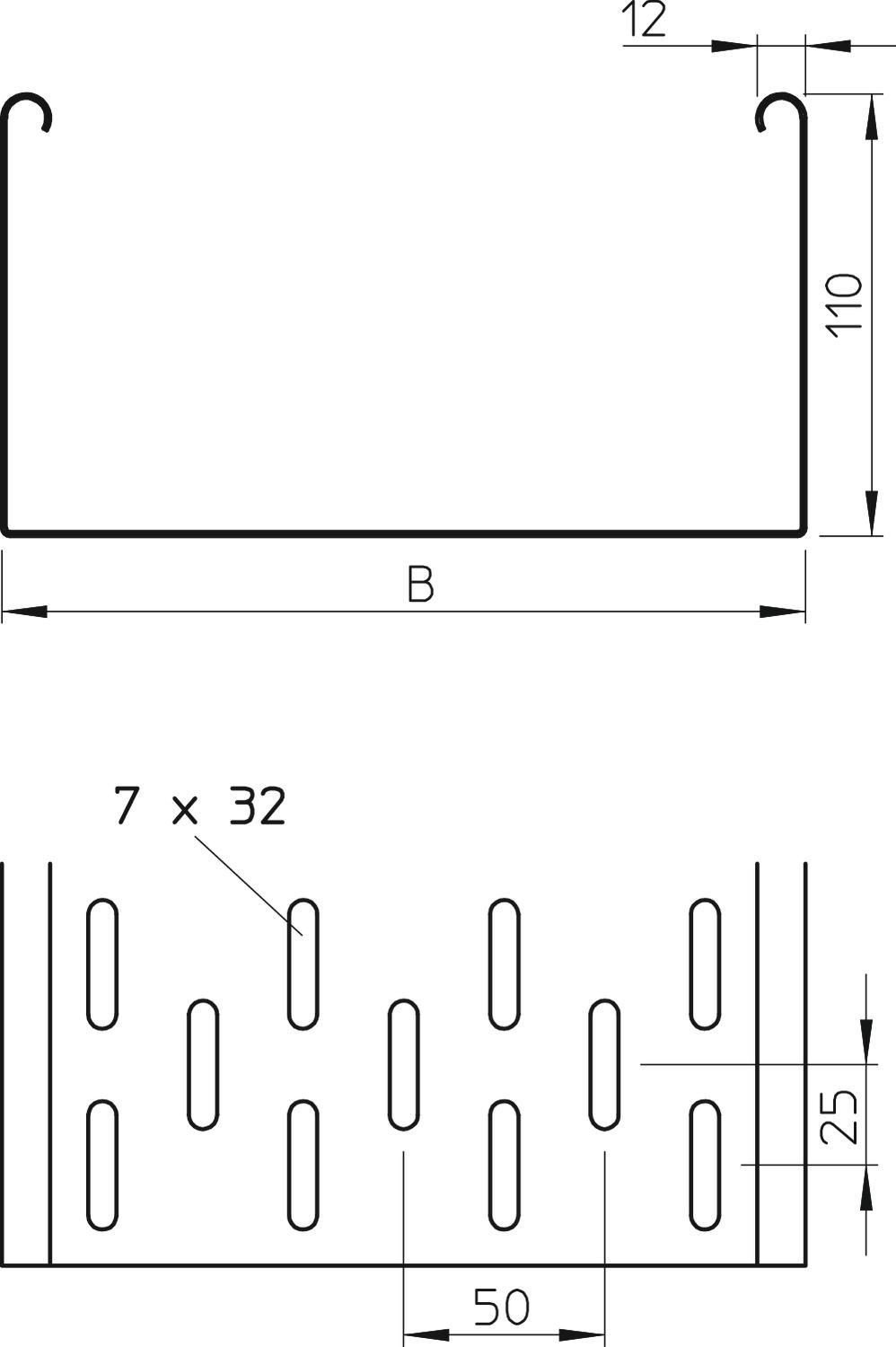

Dimenzija	110x100x3000
Dolžina	10 ft
Dolžina	3000 mm
Izvedba spojke	brez spojke
Izvedba za daljše razpone	ne
Korisni presjek	11000 mm²
Korisni presjek	110 cm²
Material	Jeklo
Mera B	100 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Razmik nosilcev 1,5 m	1,85 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m
Razmik nosilcev 2,5 m	0,75 kN/m
Razmik nosilcev 3,0 m	0,6 kN/m
S pokrovom	ne
Širina	100 mm
Širina	4 in
Stranska perforacija	da
Višina	4 in
Višina	110 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa MKS 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKS 110 FT	3000 mm	100 mm	1 mm	ne	Jeklo	vroče pocinkano	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	ne	Jeklo	vroče pocinkano	6060625	m	3 m

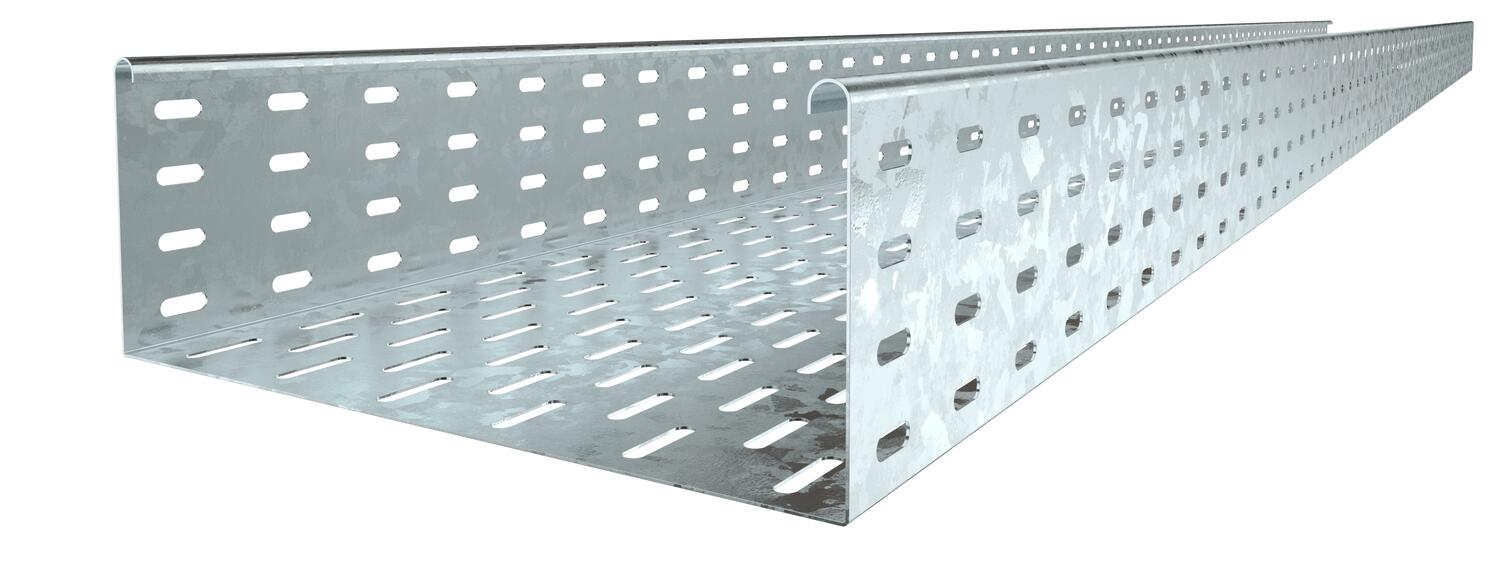

MKS 130 FT	3000 mm	300 mm	1 mm	ne	Jeklo	vroče pocinkano	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	ne	Jeklo	vroče pocinkano	6060676	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna in kotna spojka 110 FT	RLVL 110 FT	6067913	Kos	10 Kos
Ojačitveni element DD	SSLB 100 DD	7070306	Kos	20 Kos

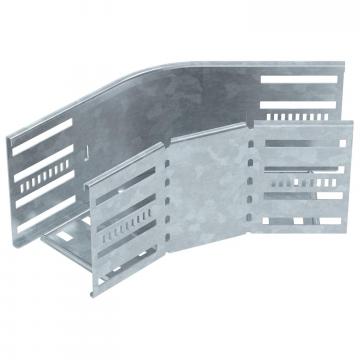

45-stopinjski lok 110 FT	RB 45 110 FT	6036330	Kos	1 Kos
90-stopinjski lok 110 FT	RB 90 110 FT	6036830	Kos	1 Kos

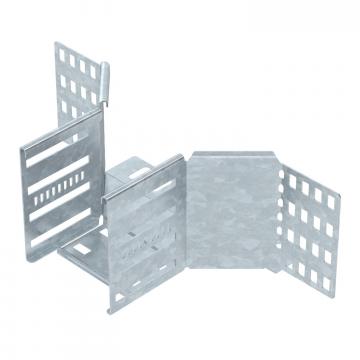

Priključni razdelilni element 110 FT	RAA 110 FT	6042251	Kos	1 Kos

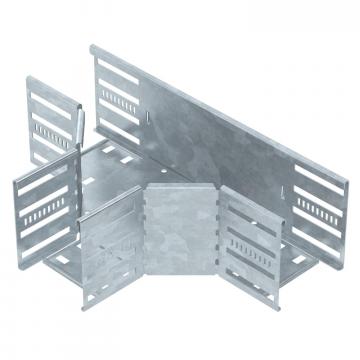

T-element 110 FT	RT 110 FT	6038320	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	DRL 100 DD	6052703	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
