Kabelska polica MKSU 60 FS 3000 | 400 | 1 | ne | Jeklo | neprekinjeno cinkano v ognju

Kabelska polica MKSU 60 FS

Št. art. 6063225 | EAN 4012196063796

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

MKSU 60 = srednje težki sistem kabelskih kanalov, neperforiran, z višino stranice 60 mm. Ustrezno količino vzdolžnih spojk je treba naročiti posebej.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	0,04 in
Debelina pločevine	1 mm
Dimenzija	60x400x3000
Dimenzije	60 x 400
Dolžina	10 ft
Dolžina	3000 mm
Izvedba spojke	brez spojke
Izvedba za daljše razpone	ne
Korisni presjek	238 cm²
Korisni presjek	23800 mm²
Material	Jeklo
Mera B	400 mm
Montažna perforacija na dnu	ne
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	9,9387 kg CO₂e / 1 Meter

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m	1,5 kN/m
Razmik nosilcev 1,75 m	1,25 kN/m
Razmik nosilcev 2,0 m	1 kN/m
Razmik nosilcev 2,5 m	0,5 kN/m
S pokrovom	ne
Širina	16 in
Širina	400 mm
Stranska perforacija	ne
Višina	2 in
Višina	60 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Load diagram, cable tray, type MKSU 60 FS FT

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKSU 610 FS	3000 mm	100 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6063160	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6063225	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FS	RLVK 60 FS	6067093	Kos	10 Kos
Ojačitveni element FS	SSLB 400 FS	7070221	Kos	20 Kos
45-stopinjski lok 60 FS	RB 45 640 FS	6036108	Kos	1 Kos
90-stopinjski lok 60 FS	RB 90 640 FS	6036568	Kos	1 Kos
Lok s prilagodljivim kotom 60 FS	RB W 640 FS	6037108	Kos	1 Kos
Priključni razdelilni element 60 FS	RAA 640 FS	6042119	Kos	1 Kos
T-element 60 FS	RT 640 FS	6038108	Kos	1 Kos
Križni element 60 FS	RK 640 FS	7027317	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 400 FS	6052401	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m

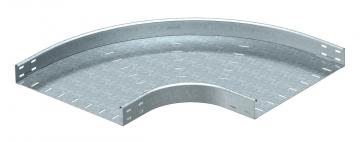

90-stopinjski lok 60 FS	RB 90 640 FS	7001290	Kos	1 Kos
