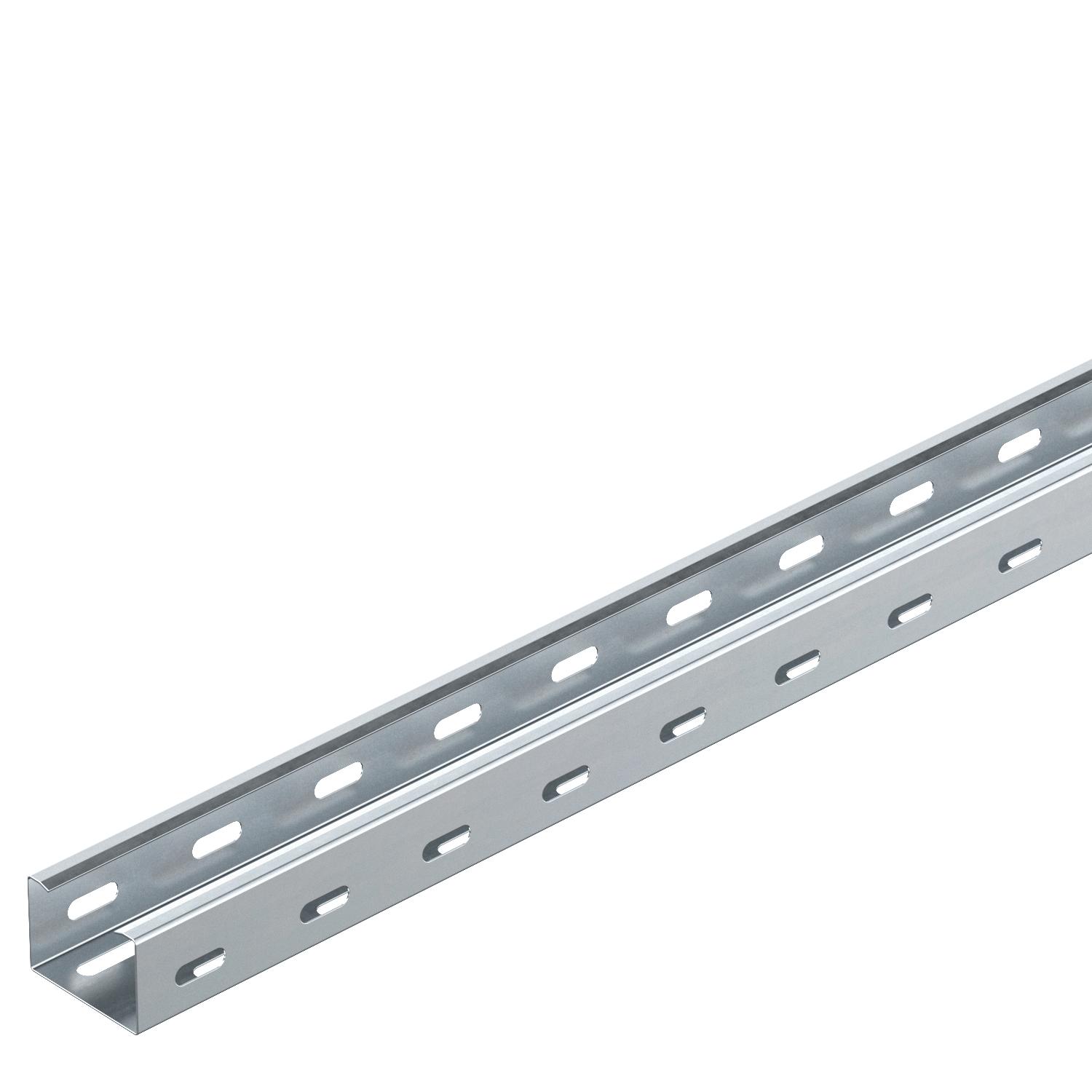

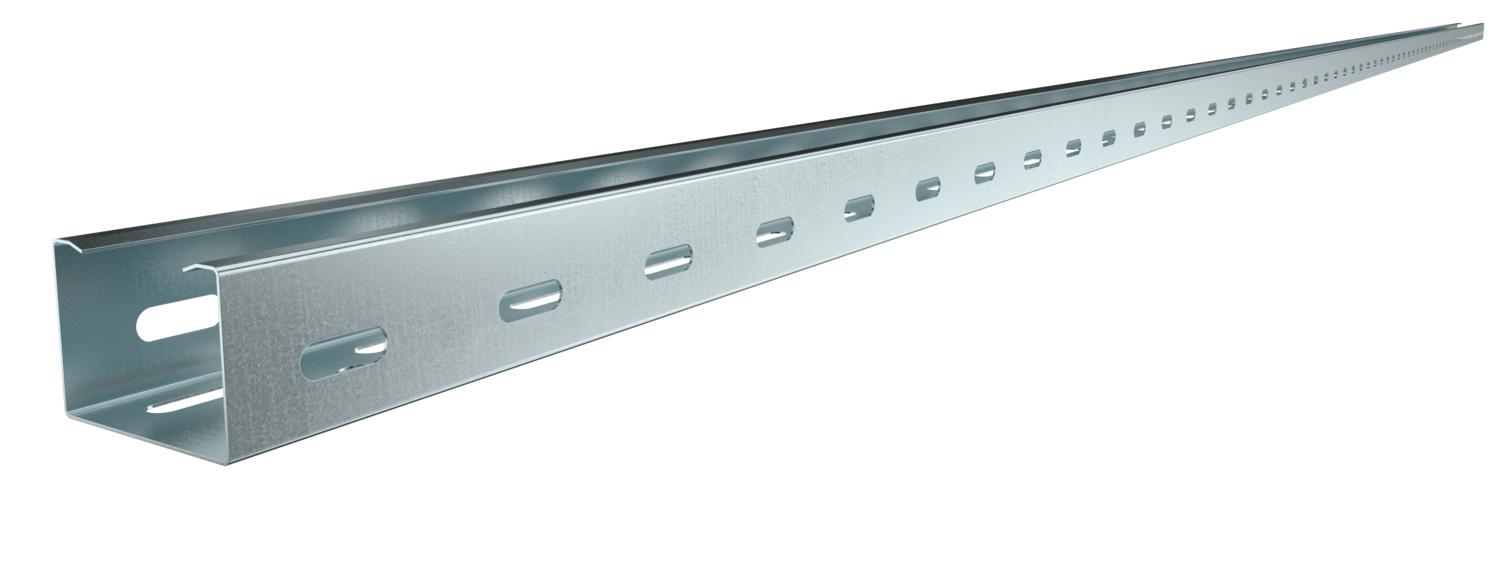

Kabelska polica RKS 35 FS
Št. art. 6047410 | EAN 4012196662104
- Opis izdelka
-
Opis izdelka

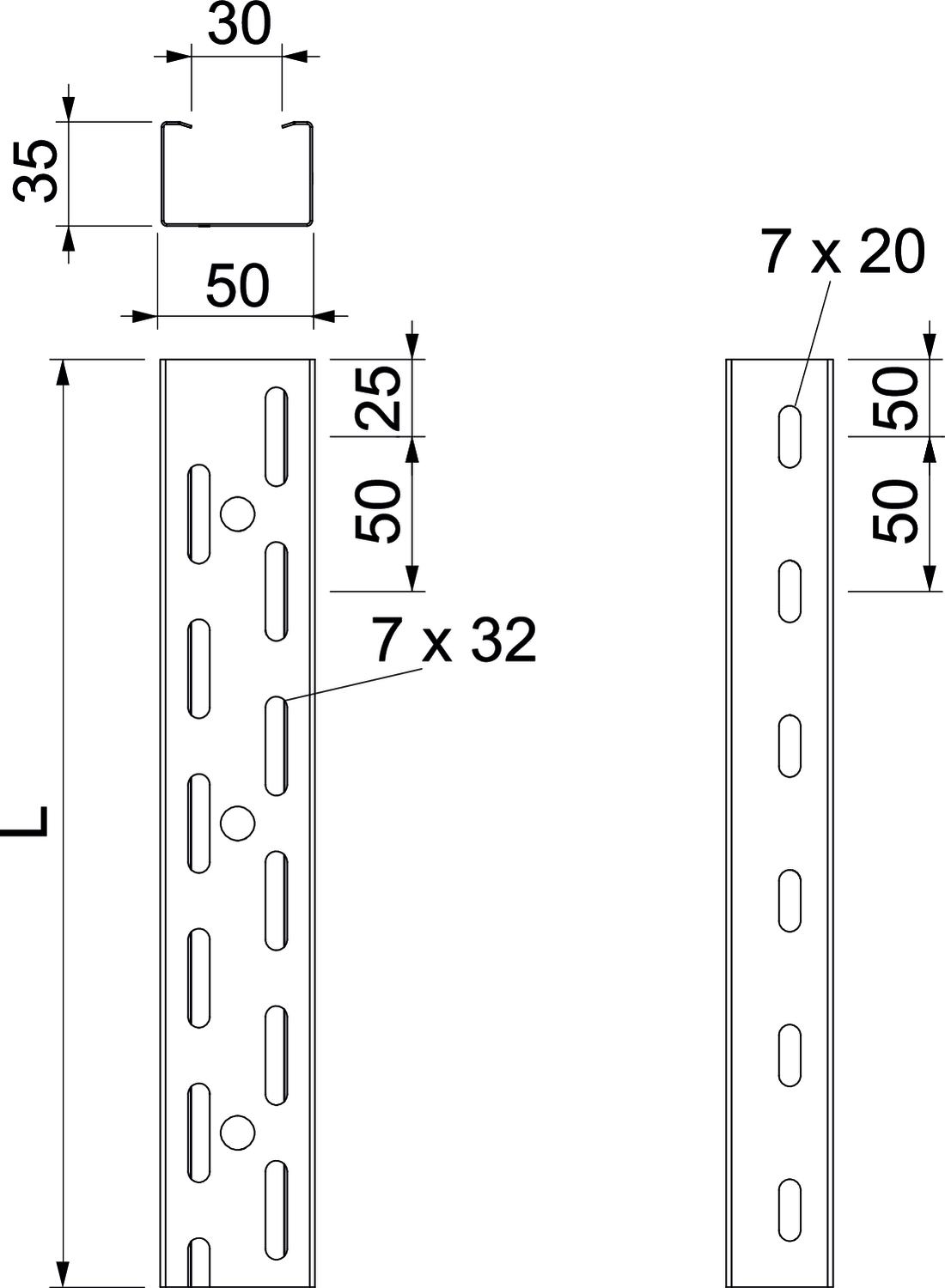

RKS 35 = racionalni sistem kabelskih kanalov z višino stranice 35 mm.
Ustrezen pokrov z vrtljivim zapahom: tip AZDMD 50.
-
- Tehnični podatki
-
Tehnični podatki
Debelina pločevine 0,75 mm Dimenzija 35x50x3000 Dimenzije 35x50 Dolžina 3000 mm Izvedba spojke brez spojke Izvedba za daljše razpone ne Korisni presjek 16 cm² Korisni presjek 1600 mm² Material Jeklo Mera L 3000 mm Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Razmik nosilcev 1,0 m 1,2 kN/m Razmik nosilcev 1,5 m 0,5 kN/m Razmik nosilcev 2,0 m 0,3 kN/m Razmik nosilcev 2,5 m 0,1 kN/m Razmik nosilcev 3,0 m 0,05 kN/m S pokrovom ne Širina 50 mm Stranska perforacija da Višina 35 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev privito Vzorec perforacije NATO ne Zaščitna pločevina dna 7x32 Tehnični podatki

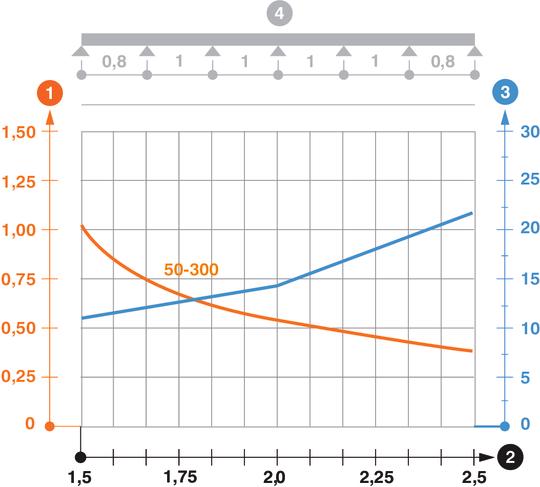

Load diagram, cable tray, type RKS 35
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

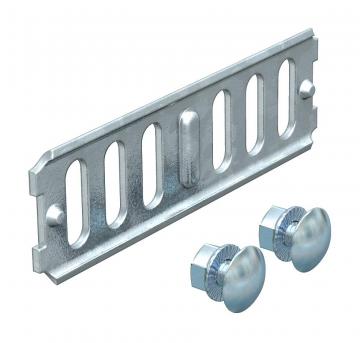

Vzdolžna spojka FS
RLVK 35 FS 6067085 10 Kos
Cover with turn buckle FS
AZDMD 50 FS 6080138 3 m - Prenosi
-
