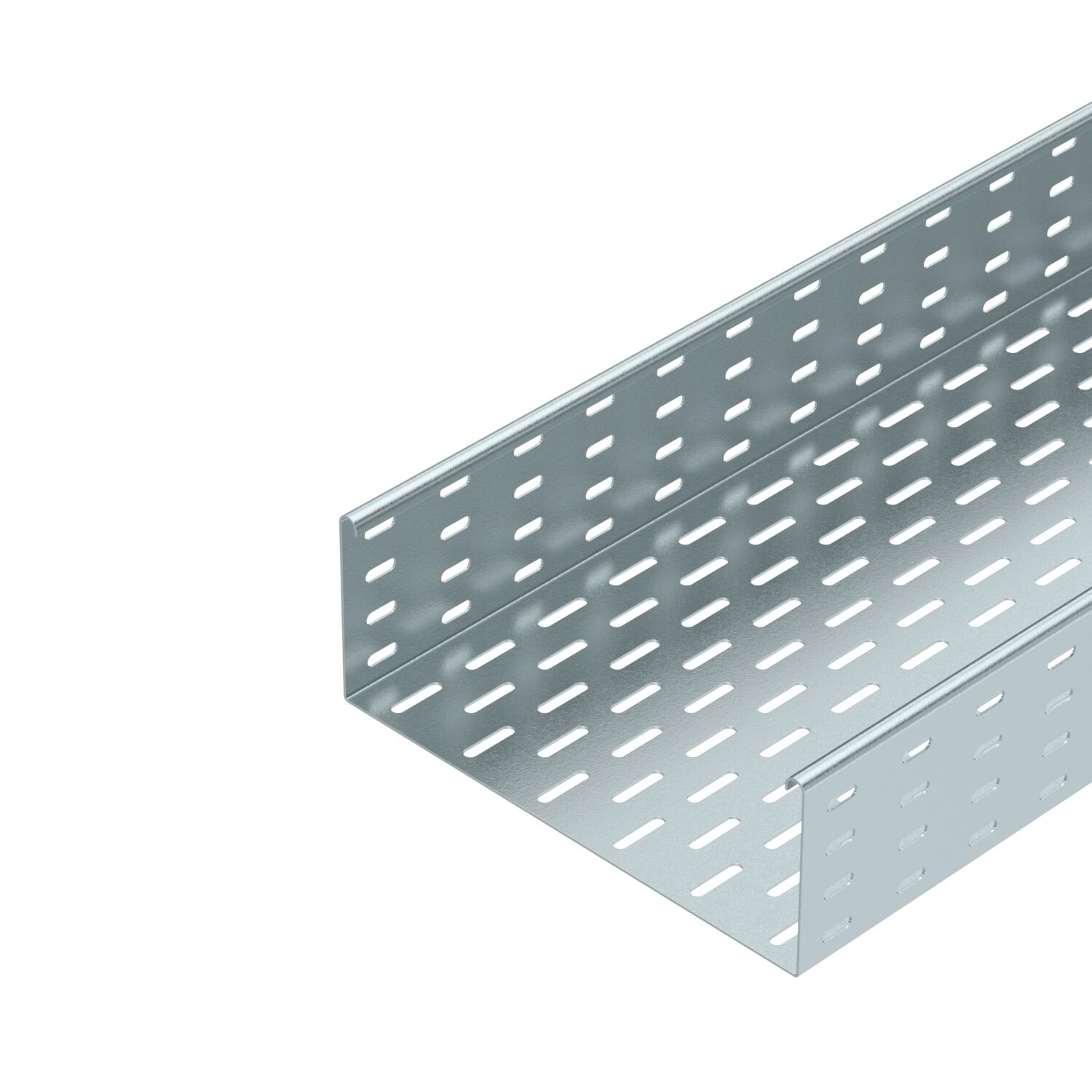

Kabelska polica SKS 110 FS

Št. art. 6061303 | EAN 4012196062294

3000 mm
1,5 mm
ne
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka

Opis izdelka

SKS 110 = heavy-duty cable tray system with 110 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 0,06 in
Debelina pločevine 1,5 mm

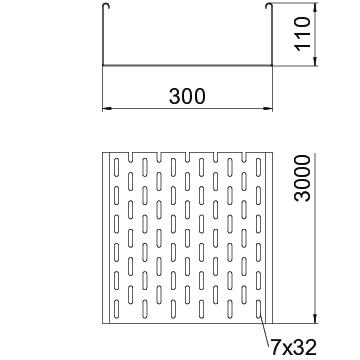

Dimenzija 110x300x3000
Dimenzije 110 x 300
Dobavljeni pribor Vzdolžna spojka RLVL 110
Dolžina 10 ft
Dolžina 3000 mm
Izvedba spojke Priložena spojka
Izvedba za daljše razpone ne
Korisni presjek 32800 mm²
Korisni presjek 328 cm²
Maß W 300 mm
Material Jeklo
Mera B 300 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m 3 kN/m
Razmik nosilcev 2,0 m 2,4 kN/m
Razmik nosilcev 2,5 m 1,76 kN/m
Razmik nosilcev 3,0 m 1,2 kN/m
Razmik nosilcev 3,5 m 0,84 kN/m
Razmik nosilcev 4,0 m 0,8 kN/m
S pokrovom ne
Širina 12 in
Širina 300 mm
Stranska perforacija da
Višina 4 in
Višina 110 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type SKS 110

Load diagram, cable tray, type SKS 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
SKS 110 FS 3000 mm 100 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6061109
3 m
SKS 120 FS 3000 mm 200 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6061206
3 m
SKS 130 FS 3000 mm 300 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6061303
3 m
SKS 140 FS 3000 mm 400 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6061400
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna in kotna spojka 110 FS Vzdolžna in kotna spojka 110 FS RLVL 110 FS 6067131
10 Kos
Ojačitveni element FS Ojačitveni element FS SSLB 300 FS 7070217
20 Kos

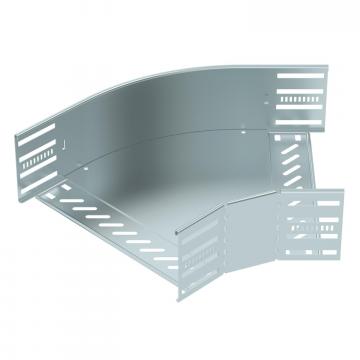

45-stopinjski lok 110 FS 45-stopinjski lok 110 FS RB 45 130 FS 6036304
1 Kos

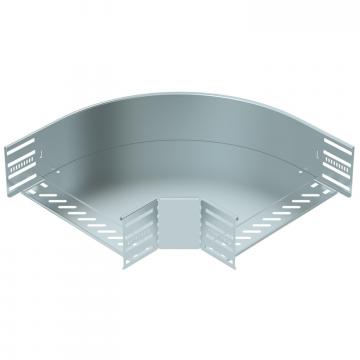

90-stopinjski lok 110 FS 90-stopinjski lok 110 FS RB 90 130 FS 6036806
1 Kos

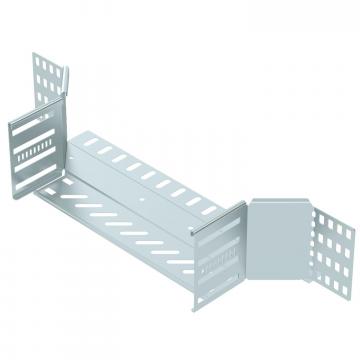

Priključni razdelilni element 110 FS Priključni razdelilni element 110 FS RAA 130 FS 6042157
1 Kos

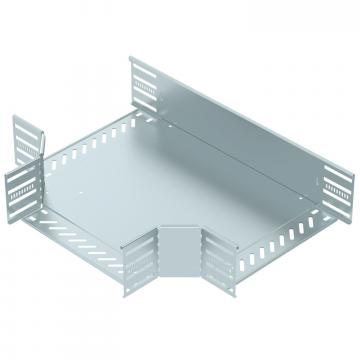

T-element 110 FS T-element 110 FS RT 130 FS 6038306
1 Kos

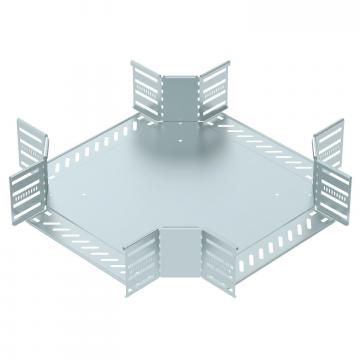

Križni element 110 FS Križni element 110 FS RK 130 FS 7027355
1 Kos
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 300 FS 6052304
3 m
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m
90-stopinjski lok 110 FS 90-stopinjski lok 110 FS RB 90 130 FS 7001932
1 Kos
