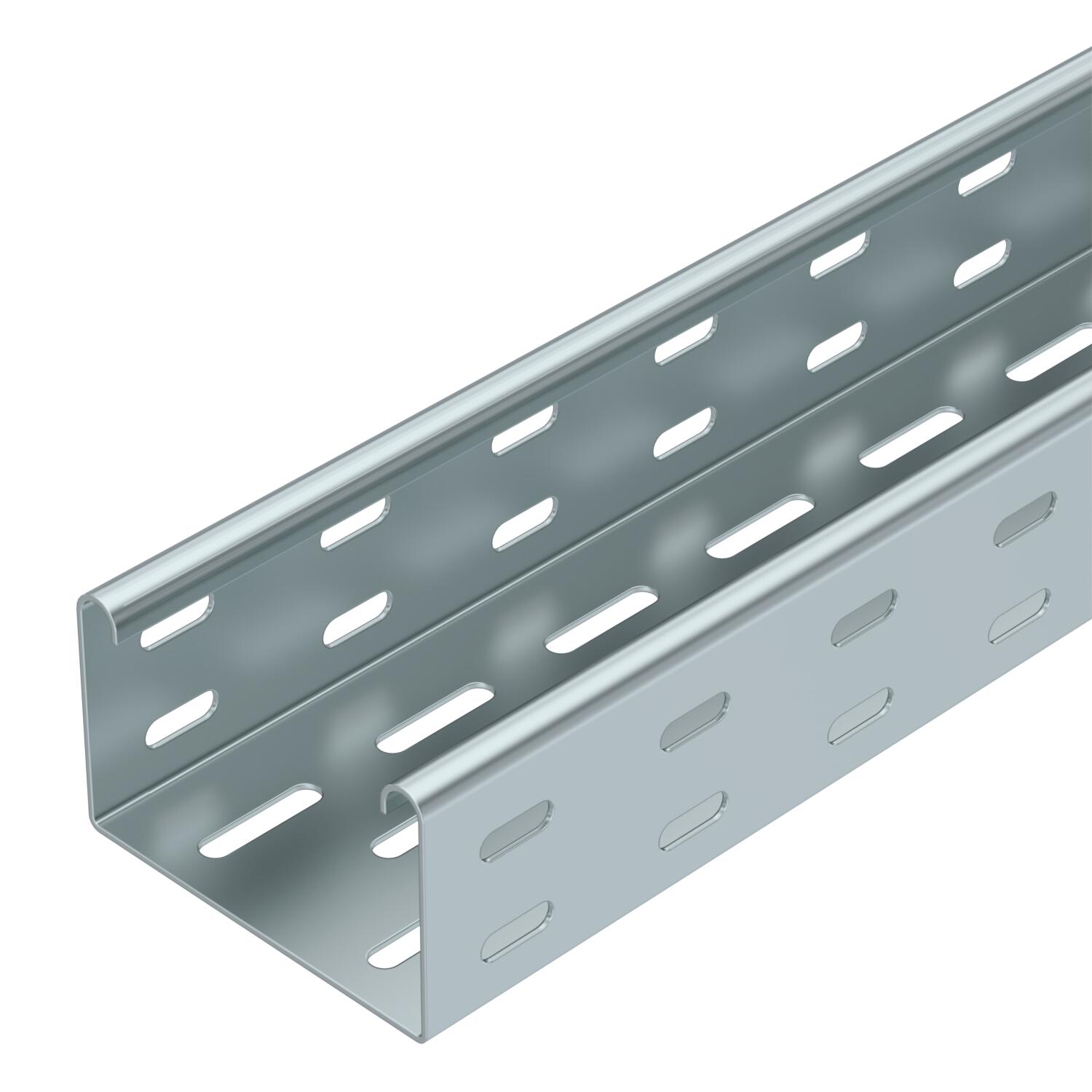

Kabelska polica SKS 60 FS

Št. art. 6056105 | EAN 4012196060191

3000 mm
1,5 mm
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka
Opis izdelka
SKS 60 = heavy-duty cable tray system with 60 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 1,5 mm
Debelina pločevine 0,06 in

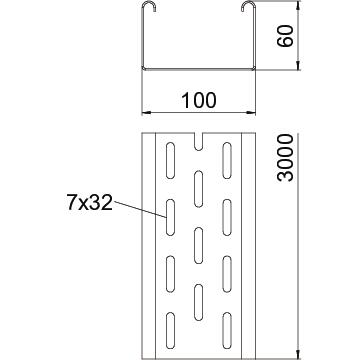

Dimenzija 60x100x3000
Dimenzije 60 x 100
Dobavljeni pribor Vzdolžna spojka RLVL 60
Dolžina 3000 mm
Dolžina 10 ft
Izvedba spojke Priložena spojka
Izvedba za daljše razpone ne
Korisni presjek 5800 mm²
Korisni presjek 58 cm²
Maß W 100 mm
Material Jeklo
Mera B 100 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 6,826 kg CO₂e / 1 Meter
Ohranitev delovanja naprav da
Površina neprekinjeno cinkano v ognju
Požarna zaščita Ohranjevanje funkcij za standardno nosilno konstrukcijo
Razmik nosilcev 1,5 m 2,65 kN/m
Razmik nosilcev 2,0 m 1,8 kN/m
Razmik nosilcev 2,5 m 1,15 kN/m
Razmik nosilcev 3,0 m 0,5 kN/m
S pokrovom ne
Širina 100 mm
Širina 6 in
Stranska perforacija da
Višina 2 in
Višina 60 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne
Zaščitna pločevina dna 7 x 32

Tehnični podatki

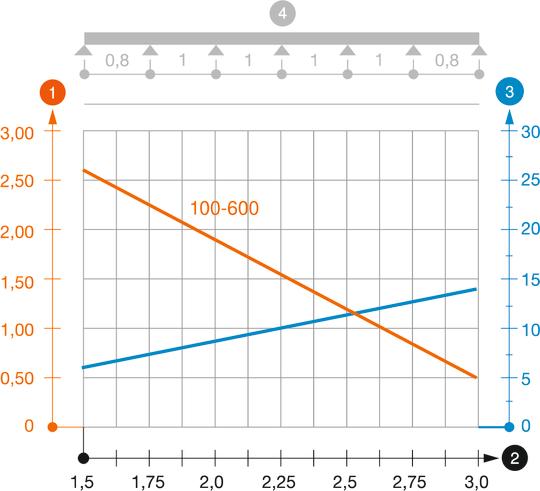

Load diagram, cable tray, type SKS 60

Load diagram, cable tray, type SKS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
SKS 610 FS 3000 mm 100 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056105
3 m
SKS 620 FS 3000 mm 200 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056202
3 m

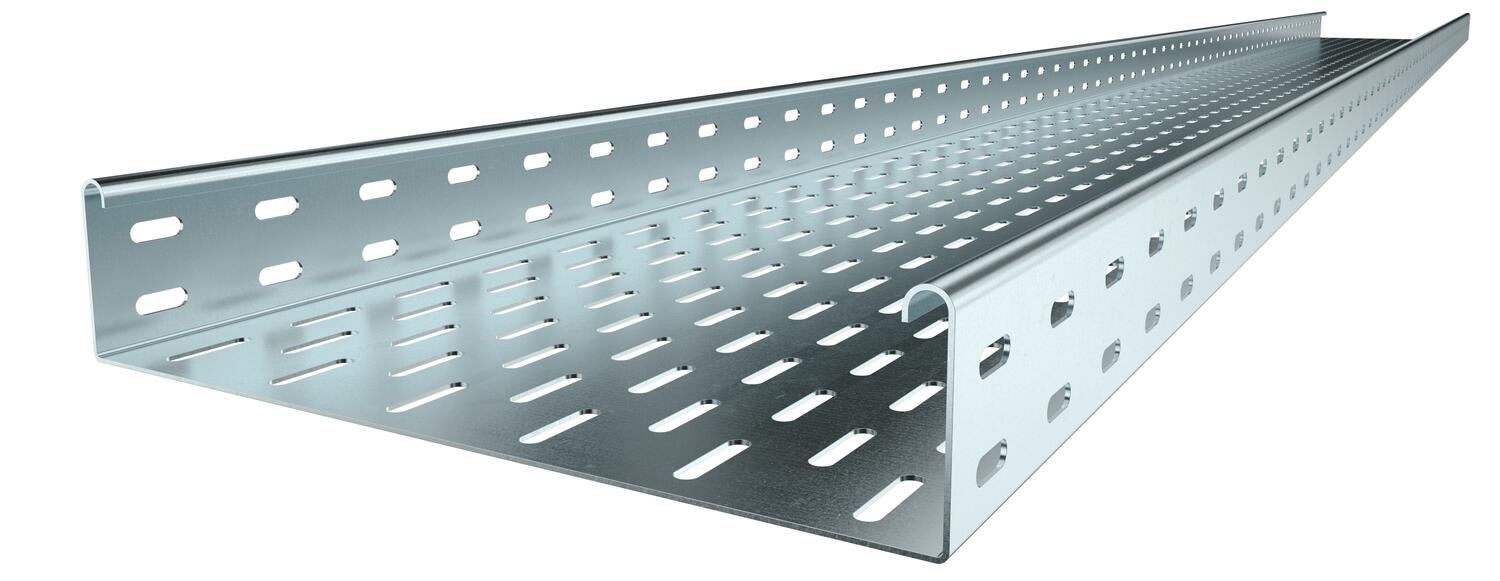

SKS 630 FS 3000 mm 300 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056601
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FS Vzdolžna spojka FS RLVK 60 FS 6067093
10 Kos

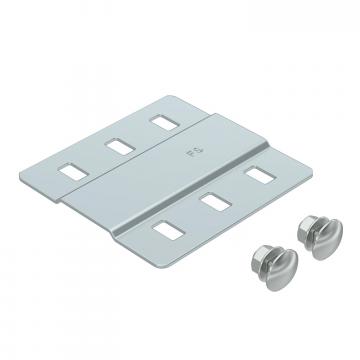

Ojačitveni element FS Ojačitveni element FS SSLB 100 FS 7070205
20 Kos
45-stopinjski lok 60 FS 45-stopinjski lok 60 FS RB 45 610 FS 6036100
1 Kos

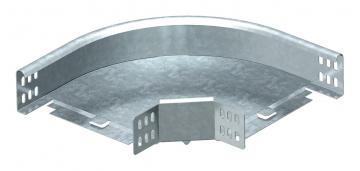

90-stopinjski lok 60 FS 90-stopinjski lok 60 FS RB 90 610 FS 6036560
1 Kos
Lok s prilagodljivim kotom 60 FS Lok s prilagodljivim kotom 60 FS RB W 610 FS 6037100
1 Kos
Priključni razdelilni element 60 FS Priključni razdelilni element 60 FS RAA 610 FS 6042111
1 Kos
T-element 60 FS T-element 60 FS RT 610 FS 6038100
1 Kos
Križni element 60 FS Križni element 60 FS RK 610 FS 7027311
1 Kos
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 100 FS 6052096
3 m
Pregrada 60 FS Pregrada 60 FS TSG 60 FS 6062068
3 m
90-stopinjski lok 60 FS 90-stopinjski lok 60 FS RB 90 610 FS 6043216
1 Kos
