Kabelska polica SKS 60 FS 3000 | 300 | 1,5 | da | Jeklo | neprekinjeno cinkano v ognju
morepic-1 morepic-2 video-1 video-2

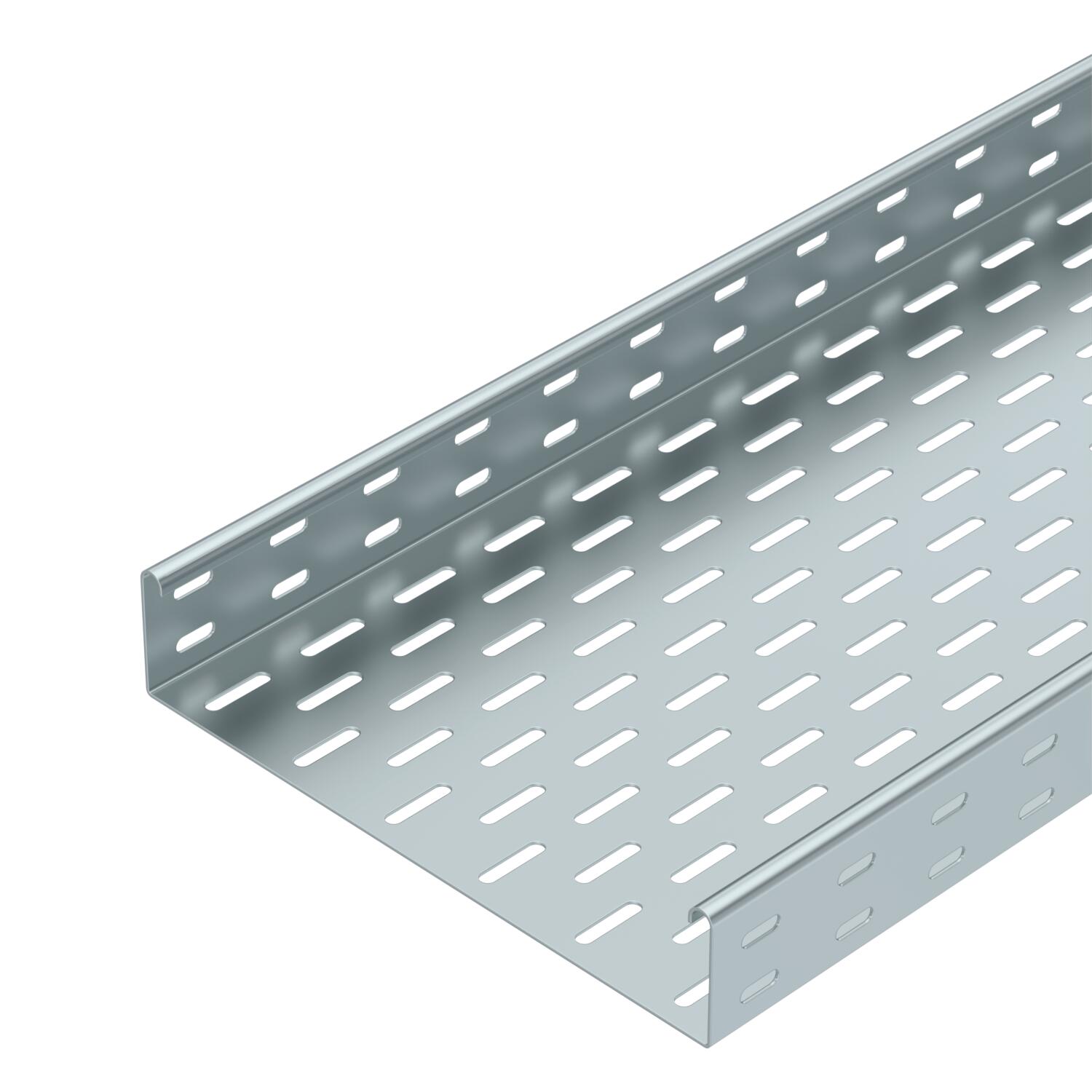

Kabelska polica SKS 60 FS

Št. art. 6056296 | EAN 4012196060313

3000 mm
1,5 mm
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka

Opis izdelka

SKS 60 = heavy-duty cable tray system with 60 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 1,5 mm
Debelina pločevine 0,06 in

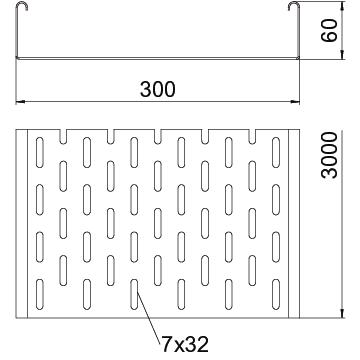

Dimenzija 60x300x3000
Dimenzije 60 x 300
Dobavljeni pribor Vzdolžna spojka RLVL 60
Dolžina 10 ft
Dolžina 3000 mm
Izvedba spojke Priložena spojka
Izvedba za daljše razpone ne
Korisni presjek 17800 mm²
Korisni presjek 178 cm²
Maß W 300 mm
Material Jeklo
Mera B 300 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav da
Površina neprekinjeno cinkano v ognju
Požarna zaščita Ohranjevanje funkcij za standardno nosilno konstrukcijo
Razmik nosilcev 1,5 m 2,65 kN/m
Razmik nosilcev 2,0 m 1,8 kN/m
Razmik nosilcev 2,5 m 1,15 kN/m
Razmik nosilcev 3,0 m 0,5 kN/m
S pokrovom ne
Širina 300 mm
Širina 12 in
Stranska perforacija da
Višina 60 mm
Višina 2 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne
Zaščitna pločevina dna 7 x 32

Tehnični podatki

Load diagram, cable tray, type SKS 60

Load diagram, cable tray, type SKS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
SKS 610 FS 3000 mm 100 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056105
3 m
SKS 620 FS 3000 mm 200 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056202
3 m
SKS 630 FS 3000 mm 300 mm 1,5 mm da Jeklo neprekinjeno cinkano v ognju 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6056601
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FS Vzdolžna spojka FS RLVK 60 FS 6067093
10 Kos
Ojačitveni element FS Ojačitveni element FS SSLB 300 FS 7070217
20 Kos
45-stopinjski lok 60 FS 45-stopinjski lok 60 FS RB 45 630 FS 6036106
1 Kos
90-stopinjski lok 60 FS 90-stopinjski lok 60 FS RB 90 630 FS 6036566
1 Kos
Lok s prilagodljivim kotom 60 FS Lok s prilagodljivim kotom 60 FS RB W 630 FS 6037106
1 Kos
Priključni razdelilni element 60 FS Priključni razdelilni element 60 FS RAA 630 FS 6042117
1 Kos
T-element 60 FS T-element 60 FS RT 630 FS 6038106
1 Kos
Križni element 60 FS Križni element 60 FS RK 630 FS 7027315
1 Kos
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 300 FS 6052304
3 m
Pregrada 60 FS Pregrada 60 FS TSG 60 FS 6062068
3 m
90-stopinjski lok 60 FS 90-stopinjski lok 60 FS RB 90 630 FS 6043232
1 Kos
