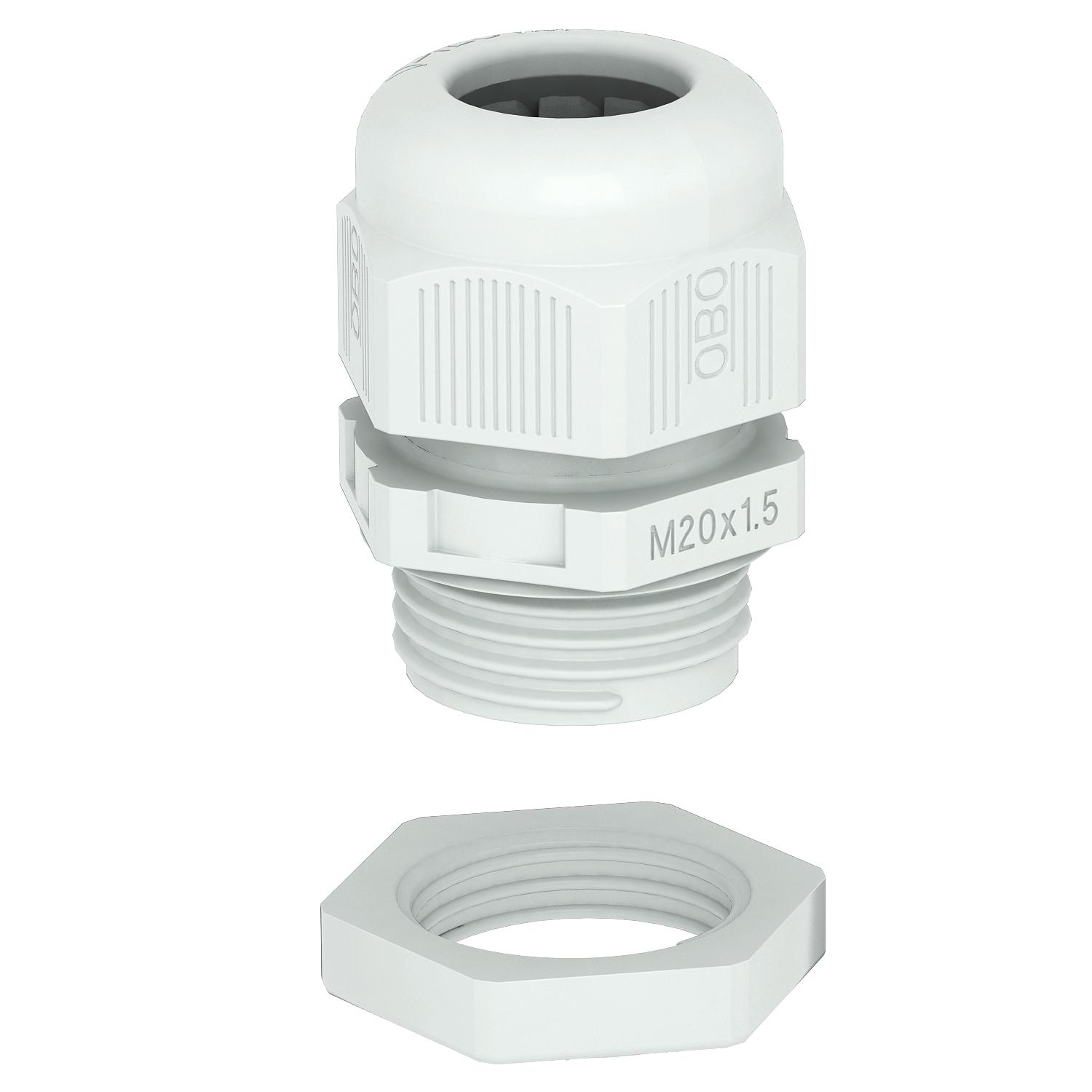

Kabelska uvodnica, metrični navoj, komplet z matico, svetlo siva
Št. art. 2022772 | EAN 4012195860976
- Opis izdelka
-
Opis izdelkaNajhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoj je metrični. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno območje uporabe: od –20 °C do +65 °C
-
- Tehnični podatki
-
Tehnični podatki

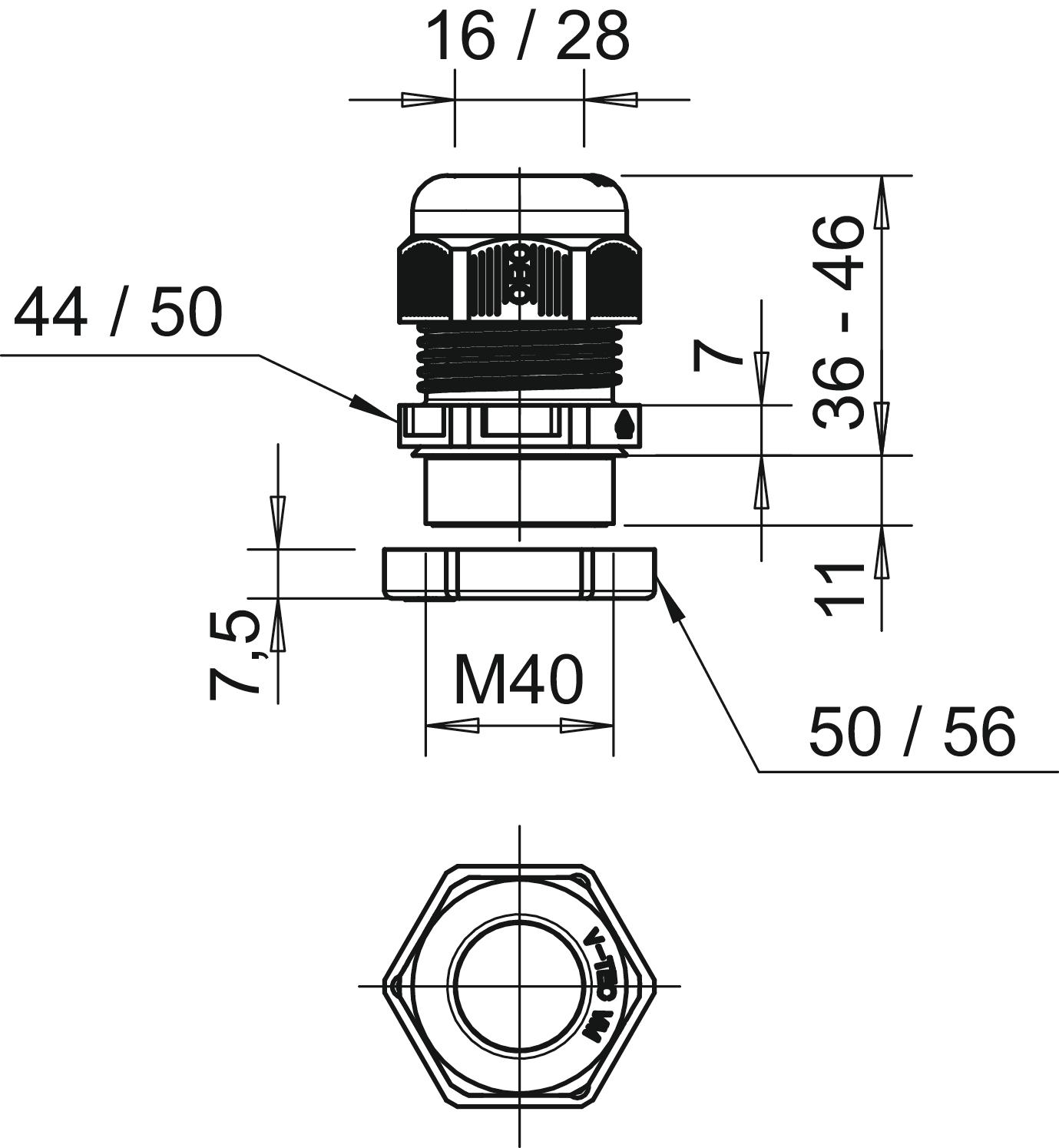

Barva svetlo siva RAL 7035 Brez halogenov da Deljiv vijačni spoj ne Dimenzija M40 Dolžina navoja 11 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera E1 (mm) 50 mm Mera E2 56 mm Mera L maks. 46 mm Mera L min. 36 mm Mera L1 11 mm Mera L2 7 mm Mera L3 7,5 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M40 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 40 Nestabilen navor 10 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Strmina navoja 1,5 mm Tesnilno območje D maks. 28 mm Tesnilno območje D min. 16 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 1 44 mm Velikost ključa 2 50 mm Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list V-TEC VM40+ LGR / 2022772 , 0.27MB , pdfEU-Izjava o skladnosti V-TEC VM40+ LGR / 2022772 , 0.17MB , pdfREACH Izjava o skladnosti V-TEC VM40+ LGR / 2022772 , 0.12MB , pdfRoHS Izjava o skladnosti V-TEC VM40+ LGR / 2022772 , 0.12MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za V-TEC VM , 0.04MB , pdfDovoljenje za opremljanje z znaki Certifikat DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNavodila za montažo Monteringsanvisning V-TEC VM.. ..x.. , 2.00MB , pdf
