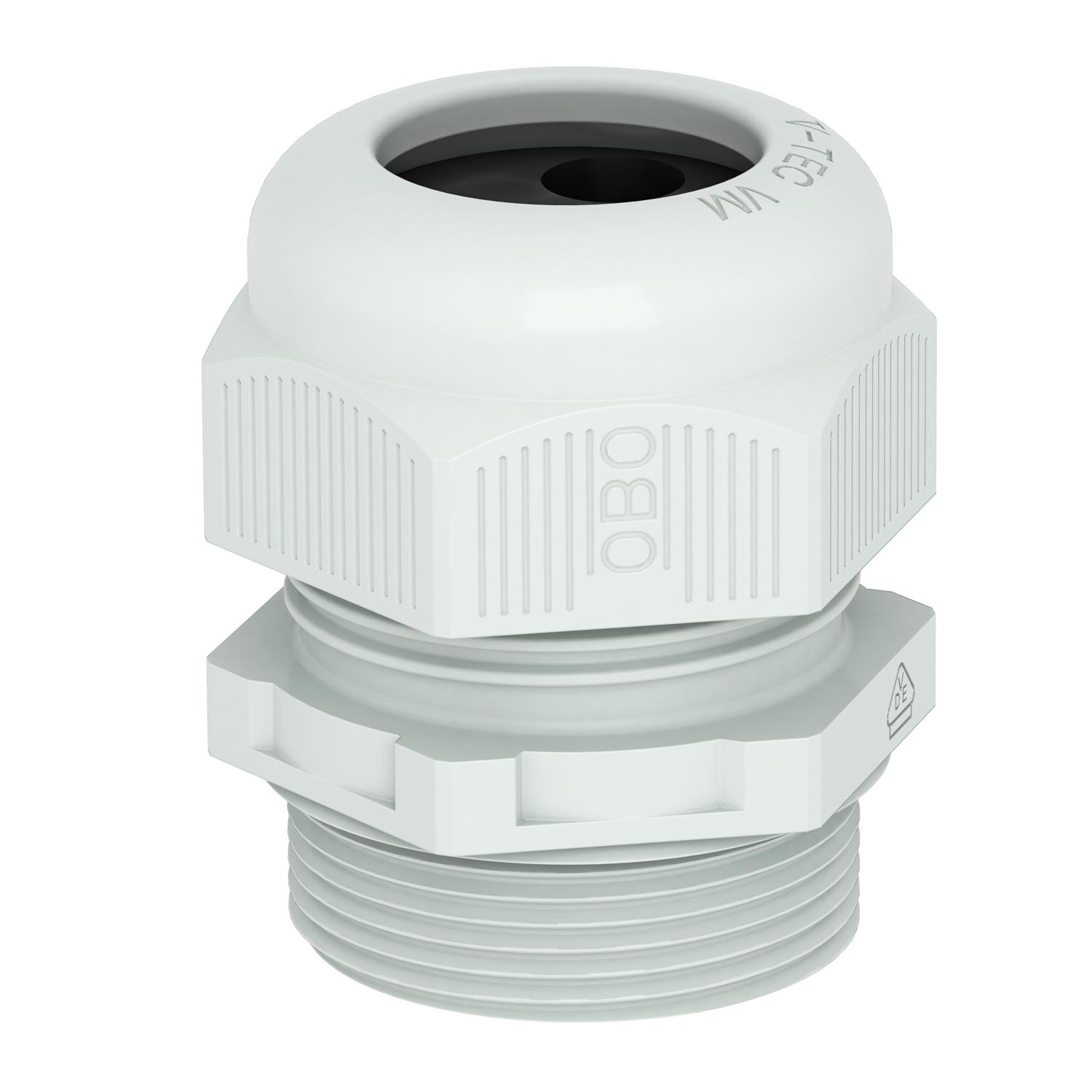

Kabelska uvodnica, metrični navoj z vstavkom za več tesnil, svetlo siva
Št. art. 2022110 | EAN 4012195896517
- Opis izdelka
-
Opis izdelkaCable gland with metric connection thread in cap nut design, suitable for junction boxes, housings, distributor cabinets in private and industrial areas. With strain relief and integrated sealing lip, tested according to DIN EN 62444. Protection class IP68. Can be used between –20°C and +65°C.
-
- Tehnični podatki
-
Tehnični podatki

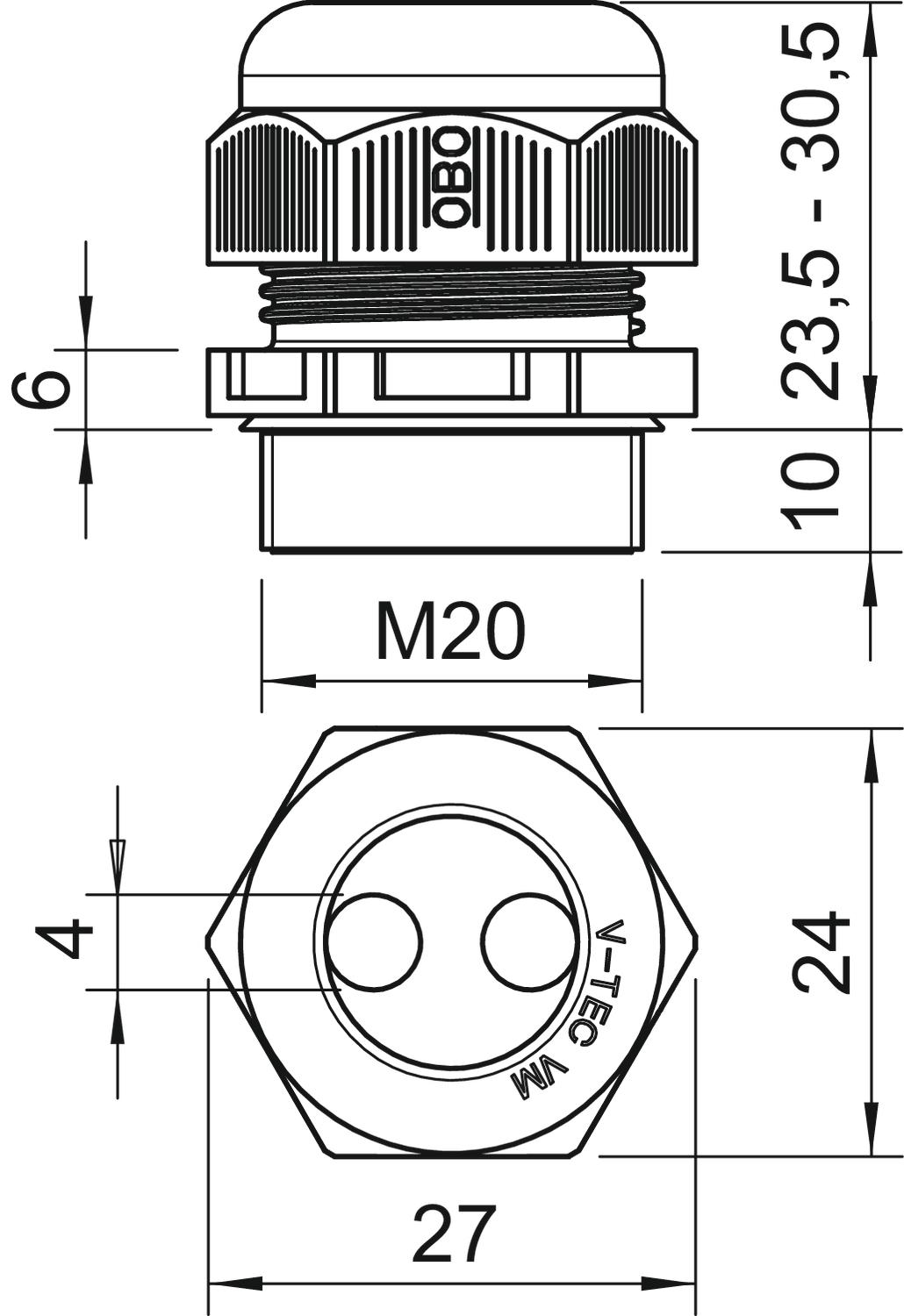

Barva svetlo siva Brez halogenov da Deljiv vijačni spoj ne Dimenzija M20 Dolžina navoja 10 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera D 4 mm Mera e 27 mm Mera L maks. 30,5 mm Mera L min. 23,5 mm Mera L1 10 mm Mera L2 6 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M20 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 20 Nestabilen navor 3,8 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Šestkotnik – kotna mera 27 mm Število izvrtin 2 Strmina navoja 1,5 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 24 Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Protimatica, metrični navoj, svetlo siva
116 M20 LGR PA 2048922 100 Kos - Prenosi
-
Podatkovni list V-TEC VM20 2x4 / 2022110 , 0.34MB , pdfEU-Izjava o skladnosti V-TEC VM20 2x4 / 2022110 , 0.17MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za V-TEC VM , 0.04MB , pdfDovoljenje za opremljanje z znaki Certifikat DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNavodila za montažo Monteringsanvisning V-TEC VM.. ..x.. , 2.00MB , pdf
