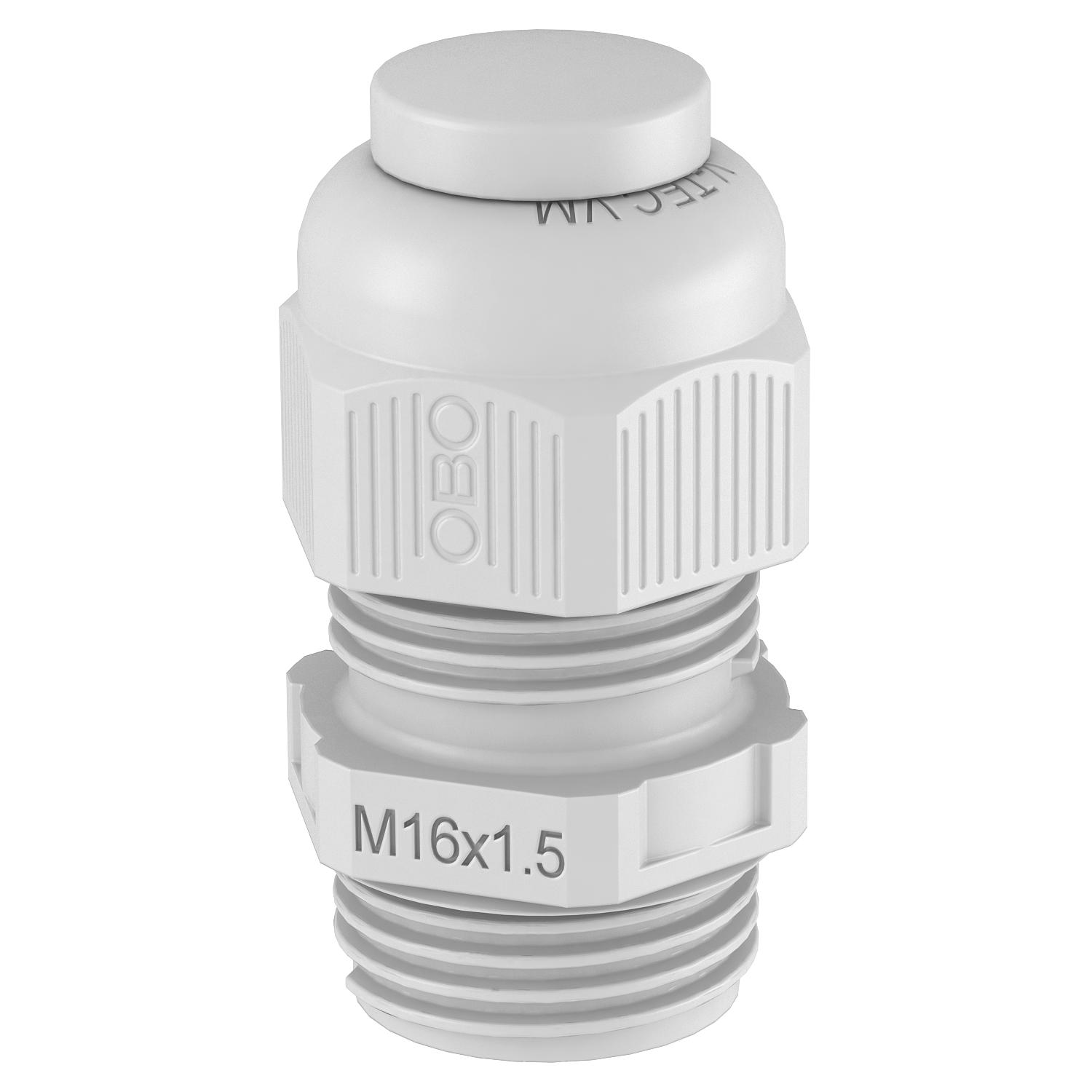

Kabelska uvodnica, metrični navoj z zapornimi čepi, svetlo siva
Št. art. 2023042 | EAN 4012196474424
- Opis izdelka
-
Opis izdelkaCable gland with metric connection thread in cap nut design, suitable for junction boxes, housings, distributor cabinets in private and industrial areas. With strain relief and integrated sealing lip, tested according to DIN EN 62444. Protection class IP68. Can be used between –20°C and +65°C.
-
- Tehnični podatki
-
Tehnični podatki

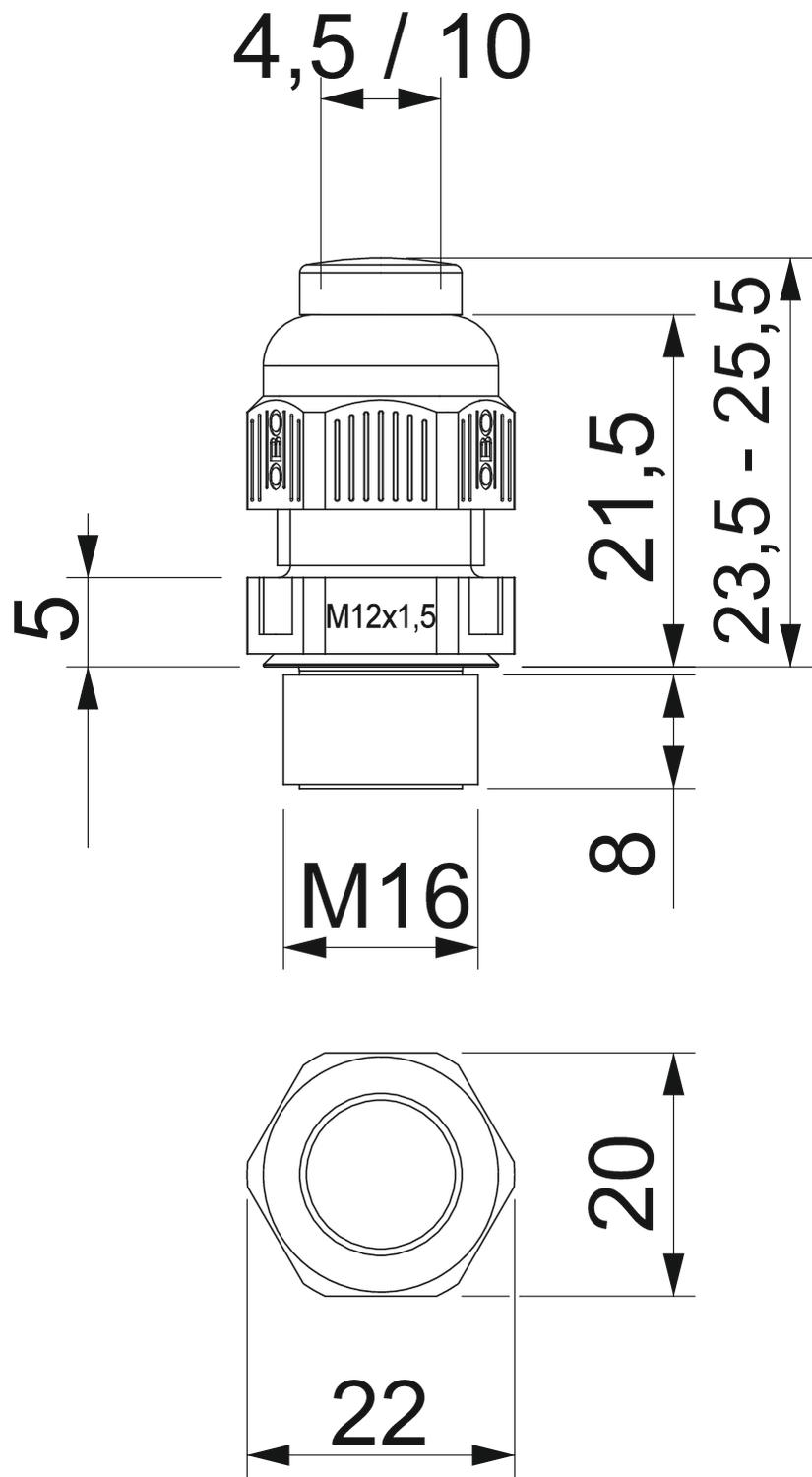

Barva svetlo siva RAL 7035 Brez halogenov da Deljiv vijačni spoj ne Dimenzija M16 Dolžina 25,5 mm Dolžina navoja 8 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera e 22 mm Mera L maks. 23,5 mm Mera L min. 25,5 mm Mera L1 8 mm Mera L2 5 mm Mera L3 21,5 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M16 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 16 ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Šestkotnik – kotna mera 22 mm Širina 20 mm Strmina navoja 1,5 mm Tesnilno območje D maks. 10 mm Tesnilno območje D min. 4,5 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 20 Velikost ključa 1 20 mm Višina 22 mm Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Protimatica, metrični navoj, svetlo siva
116 M16 LGR PA 2048914 100 Kos - Prenosi
-
Podatkovni list V-TEC VM16VS LGR / 2023042 , 0.27MB , pdfEU-Izjava o skladnosti V-TEC VM16VS LGR / 2023042 , 0.17MB , pdfREACH Izjava o skladnosti V-TEC VM16VS LGR / 2023042 , 0.12MB , pdfRoHS Izjava o skladnosti V-TEC VM16VS LGR / 2023042 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE V-TEC VM , 0.17MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za V-TEC VM , 0.04MB , pdfDovoljenje za opremljanje z znaki Certifikat DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNavodila za montažo Monteringsanvisning V-TEC VM.. ..x.. , 2.00MB , pdf
