Kabelska uvodnica s krovno matico, metrični navoj, nikljana | | M20 x 1,5 | ne |

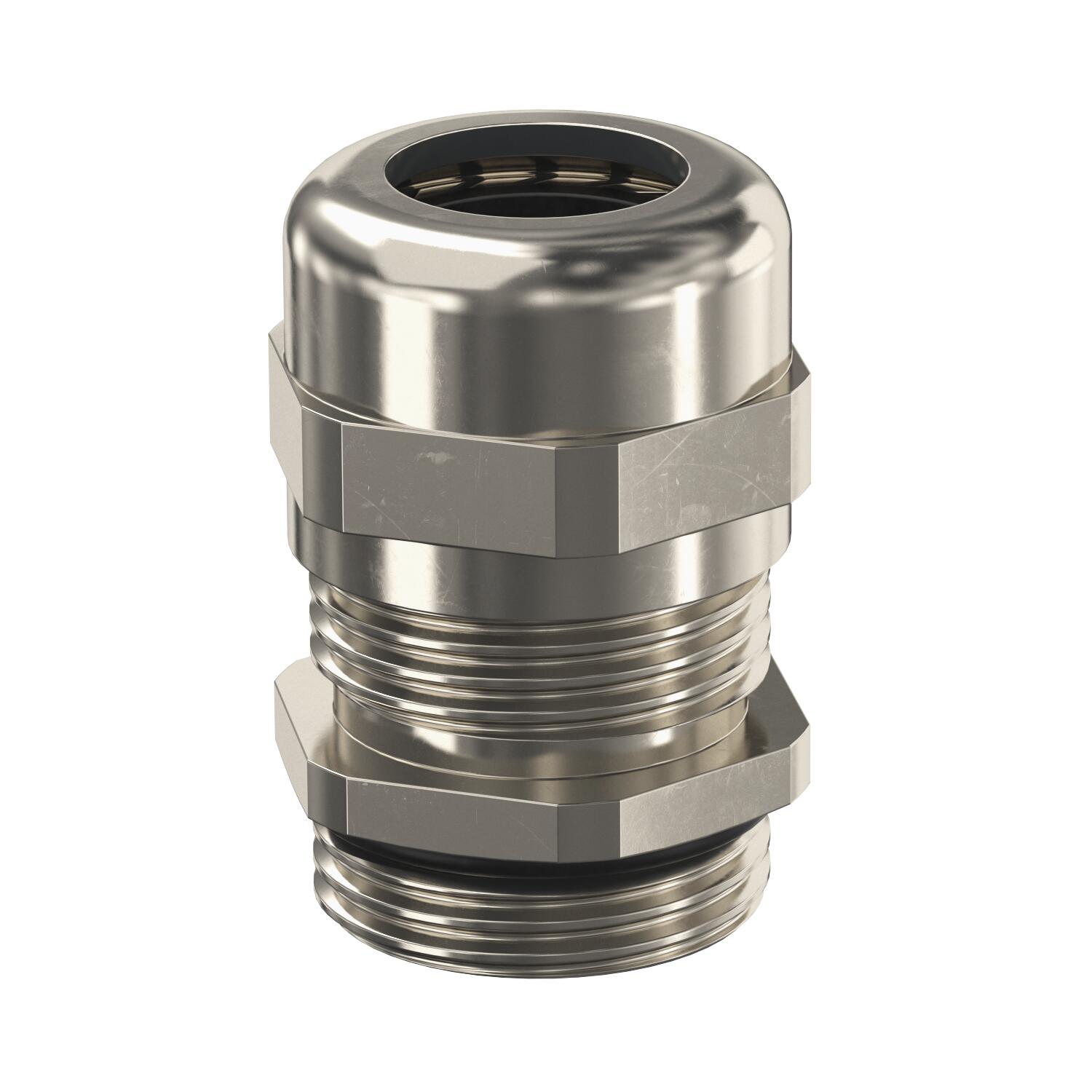

Kabelska uvodnica s krovno matico, metrični navoj, nikljana

Št. art. 2086030 | EAN 4012195809418

Št. art. / Tip

Navoj

Večkratni tesnilni vložek	ne

Opis izdelka

Opis izdelka

Robustna kabelska uvodnica z metričnim priključnim navojem po standardu IEC 423 v izvedbi s krovno matico za visoke zahteve glede tesnjenja. Razbremenitev natega, zaščita pred zvijanjem in tesnjenje po celotnem vpenjalnem območju. Tesnilni obroč iz neoprena. Vpenjalni vstavek iz poliamida. S predmontiranim tesnilnim obročem na priključnem navoju, preizkušen s strani VDE po standardu DIN EN 50262, stopnja zaščite IP68 pri 5 bar/1 h, temperaturno območje uporabe od -20 do +100 C.
* Cene so v skladu z notacijo DEL.

Tehnični podatki

Tehnični podatki

Brez halogenov	ne
Dimenzija	M20
Dolžina navoja	6 mm
Izvedba	ravno
Maks. temperaturno območje uporabe	100 °C
Material	medeninasta

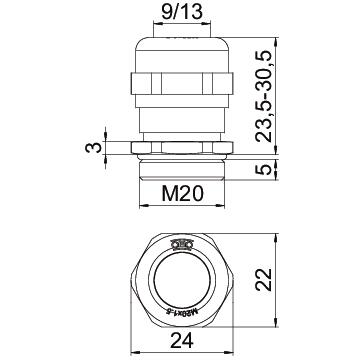

Mera e	24 mm
Mera L maks.	27 mm
Mera L1	6 mm
Mera L2	3,5 mm
Mera L3	16,5 mm
Min. temperaturno območje uporabe	-20 °C
Možnosti natezne razbremenitve	da
Navoj	M20 x 1,5
Navojni priključek ploščatega kabla	ne
Nestabilen navor	3,5 Nm

Ojačan s steklenimi vlakni	ne
Površina	nikljano
S protimatico	ne
Šestkotnik – kotna mera	24 mm
Tesnilno območje D maks.	13 mm
Tesnilno območje D min.	9 mm
Tip navoja	metrično
Udarna trdnost	ne
Večkratni tesnilni vložek	ne
Velikost ključa	22
Vrsta tesnila	Tesnilni obroč
Vrsta zaščite	IP68
za Ex-cono	brez
Zaščita pred upogibanjem	ne
Zaščiten pred eksplozijo	ne

Vsi tipi

Vsi tipi

Tip	Navoj	Večkratni tesnilni vložek	Št. art.	Količina	Min. prodajna enota
V-TEC VM12 MS	M12 x 1,5	ne	2086018	Kos	50 Kos
V-TEC VM16 MS	M16 x 1,5	ne	2086024	Kos	50 Kos
V-TEC VM20 MS	M20 x 1,5	ne	2086030	Kos	25 Kos
V-TEC VM25 MS	M25 x 1,5	ne	2086036	Kos	25 Kos
V-TEC VM32 MS	M32 x 1,5	ne	2086042	Kos	20 Kos
V-TEC VM40 MS	M40 x 1,5	ne	2086048	Kos	5 Kos
V-TEC VM50 MS	M50 x 1,5	ne	2086054	Kos	5 Kos
V-TEC VM63 MS	M63 x 1,5	ne	2086060	Kos	5 Kos
