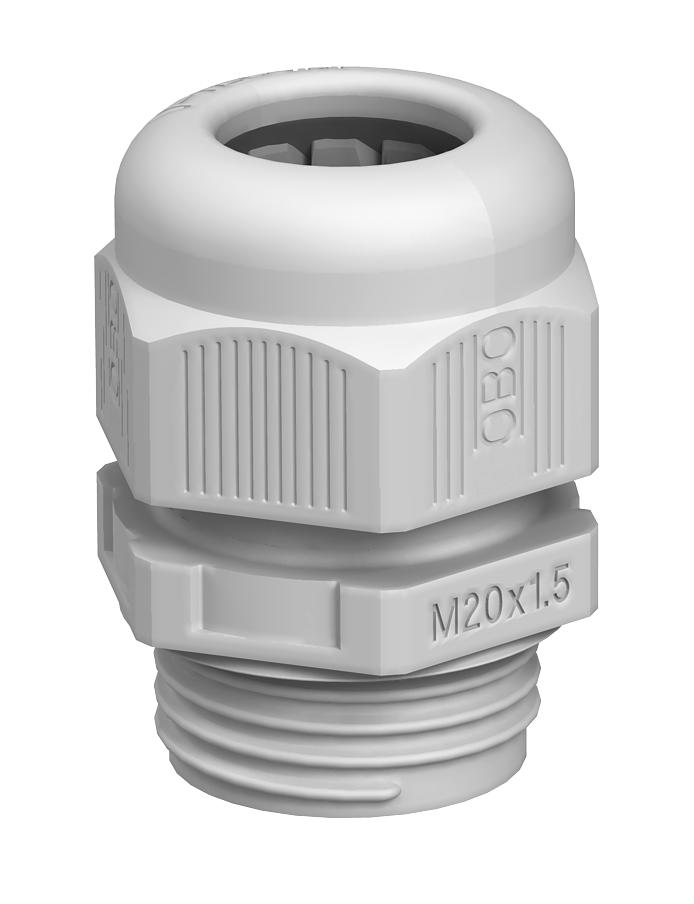

Kabelska uvodnica s krovno matico, metrični navoj, srebrno siva
Št. art. 2022843 | EAN 4012195532637
- Opis izdelka
-
Opis izdelkaNajhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoji so metrični ali PG in s tem udobno univerzalno uporabni. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno područje primjene: od -20° C do +65° C
-
- Tehnični podatki
-
Tehnični podatki

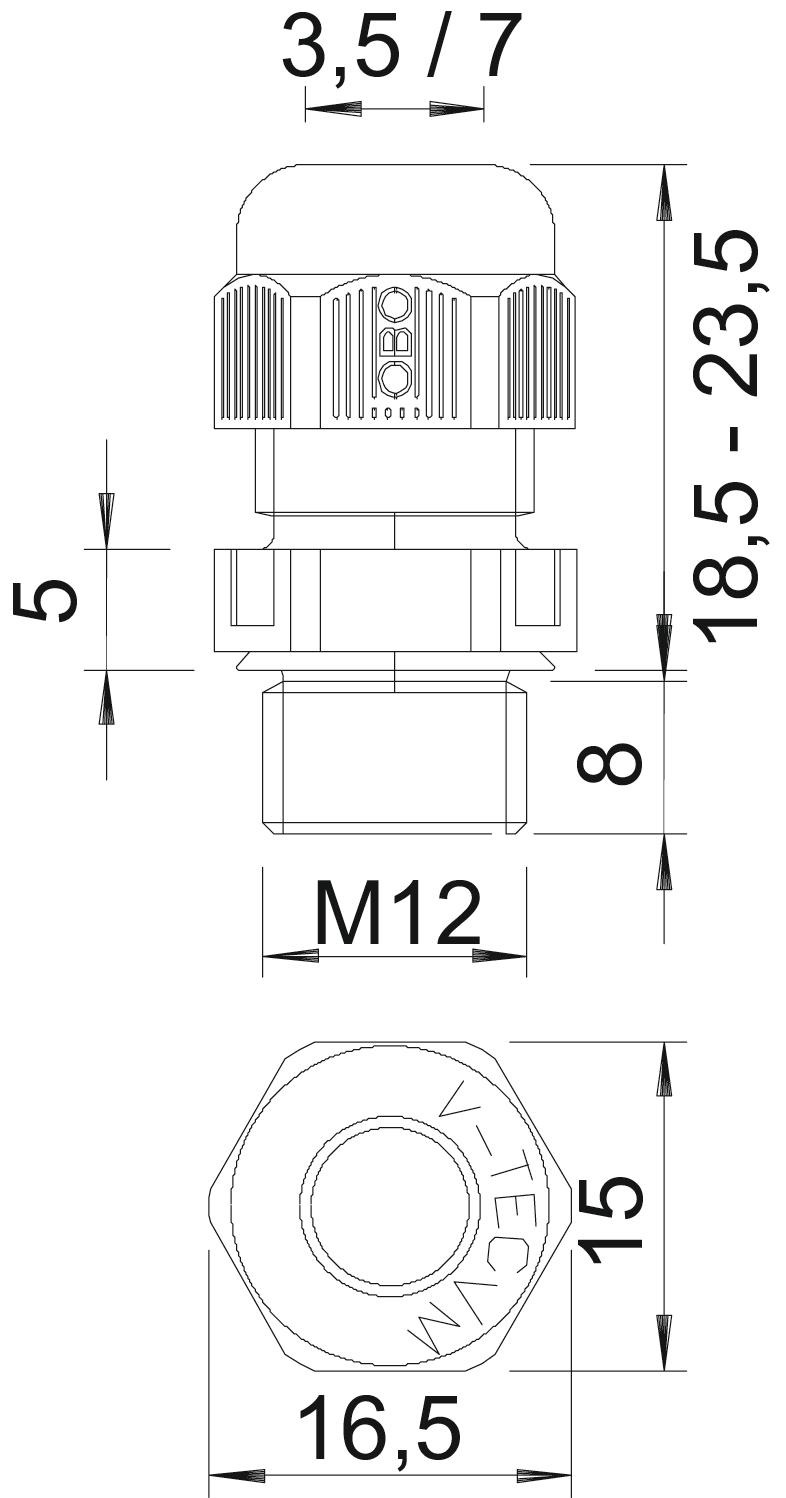

Barva srebrnosiva; RAL 7001 Brez halogenov da Deljiv vijačni spoj ne Dimenzija M12 Dolžina navoja 8 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera e 16,5 mm Mera L maks. 23,5 mm Mera L min. 18,5 mm Mera L1 8 mm Mera L2 5 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M12 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 12 Nestabilen navor 2 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Šestkotnik – kotna mera 16,5 mm Strmina navoja 1,5 mm Tesnilno območje D maks. 7 mm Tesnilno območje D min. 3,5 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 15 Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota

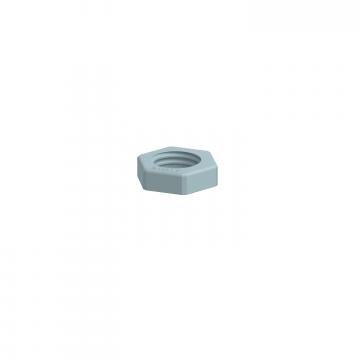

Protimatica, metrični navoj, srebrno siva
116 M12 SGR PA 2048752 100 Kos - Prenosi
-
