Kabelska uvodnica s krovno matico, metrični navoj, srebrno siva
Št. art. 2022851 | EAN 4012195532934
- Opis izdelka
-
Opis izdelkaNajhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoji so metrični ali PG in s tem udobno univerzalno uporabni. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno područje primjene: od -20° C do +65° C
-
- Tehnični podatki
-
Tehnični podatki

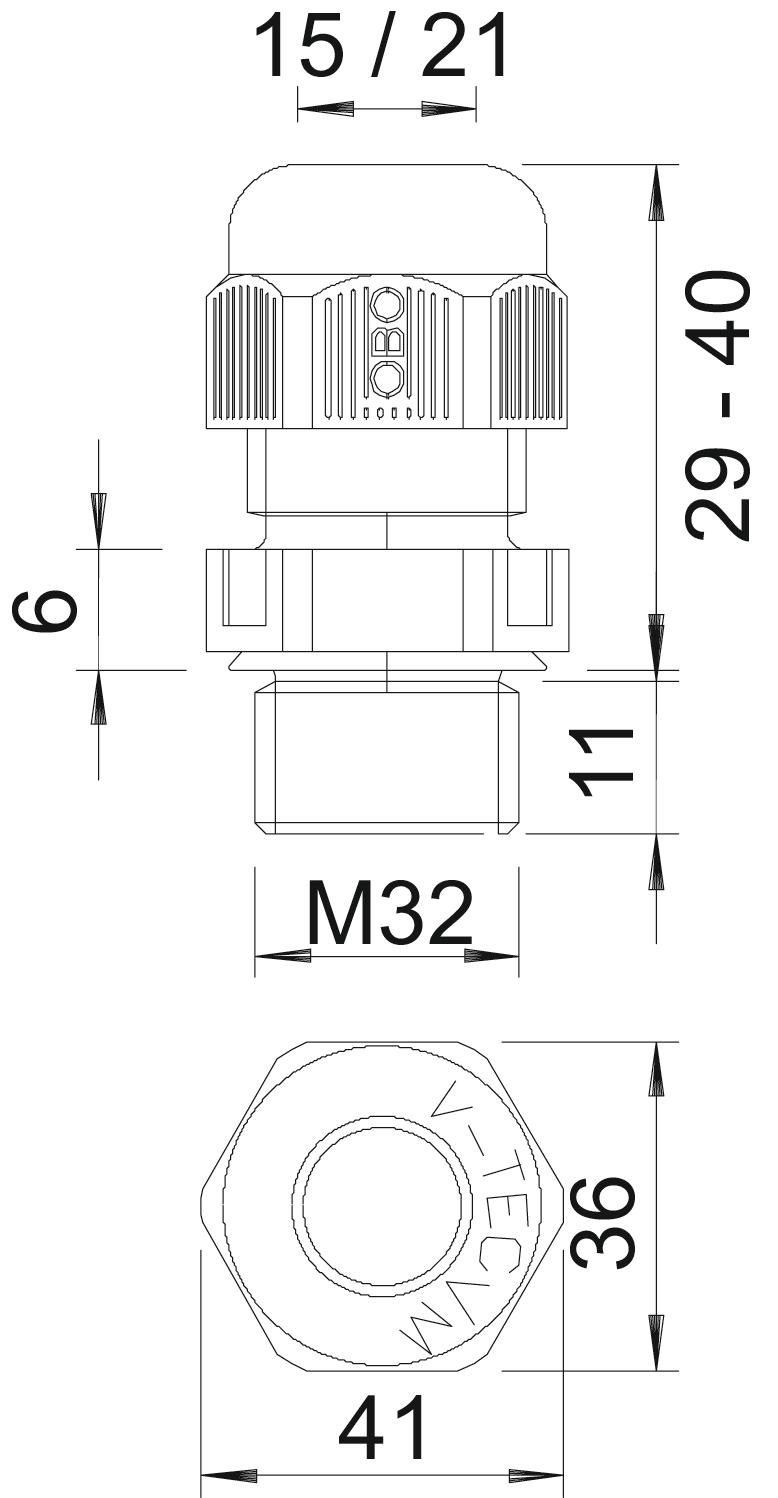

Barva srebrnosiva; RAL 7001 Brez halogenov da Deljiv vijačni spoj ne Dimenzija M32 Dolžina navoja 11 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera e 41 mm Mera L maks. 40 mm Mera L min. 29 mm Mera L1 11 mm Mera L2 6 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M32 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 32 Nestabilen navor 7,5 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Šestkotnik – kotna mera 41 mm Strmina navoja 1,5 mm Tesnilno območje D maks. 21 mm Tesnilno območje D min. 15 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 36 Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota

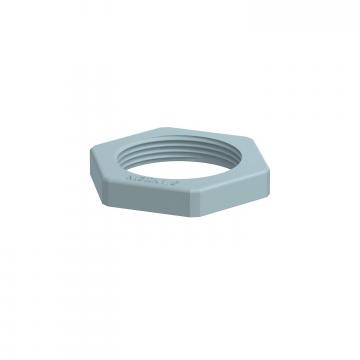

Protimatica, metrični navoj, srebrno siva
116 M32 SGR PA 2048795 50 Kos - Prenosi
-
Podatkovni list V-TEC VM32 SGR / 2022851 , 0.32MB , pdfEU-Izjava o skladnosti V-TEC VM32 SGR / 2022851 , 0.17MB , pdfREACH Izjava o skladnosti V-TEC VM32 SGR / 2022851 , 0.12MB , pdfRoHS Izjava o skladnosti V-TEC VM32 SGR / 2022851 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki DNV V-TEC VM , 0.03MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE V-TEC VM, V-TEC VML , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE V-TEC VM , 0.17MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za V-TEC VM , 0.04MB , pdfDovoljenje za opremljanje z znaki Certifikat DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdf
