Kabelske lestve za daljše razpone WKL 200 FT 6000 | 200 | 2,5 | ne
morepic-1 morepic-2 video-1 video-2

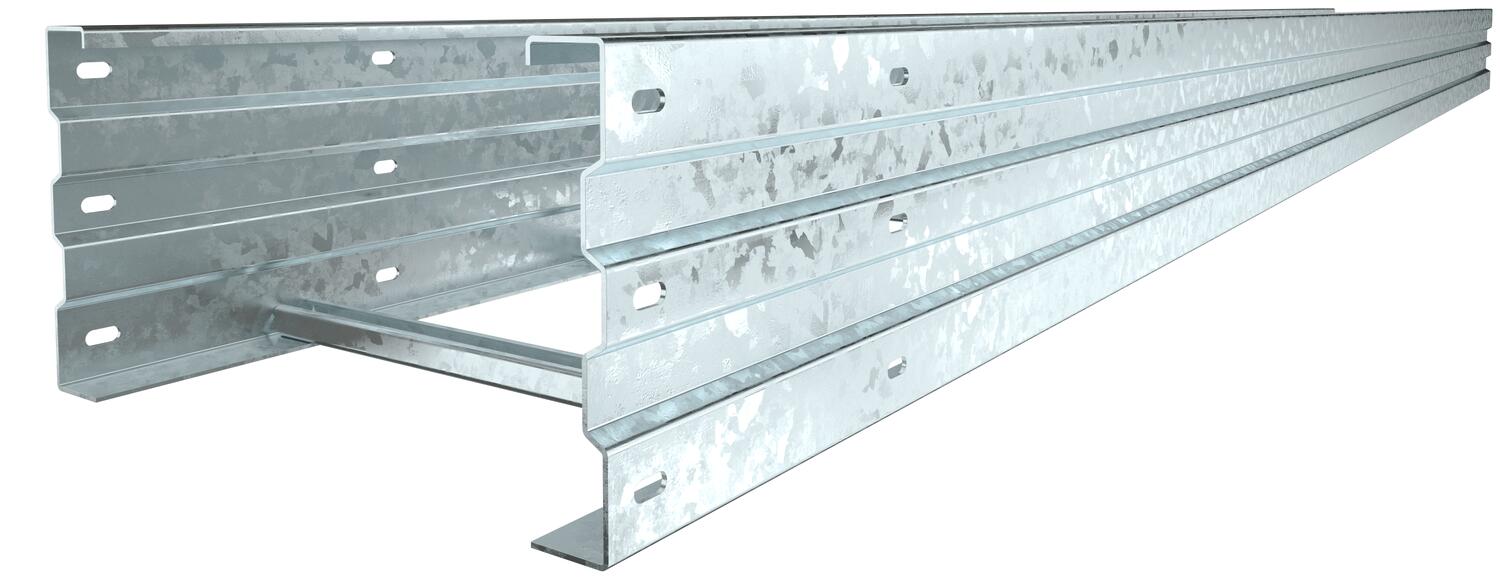

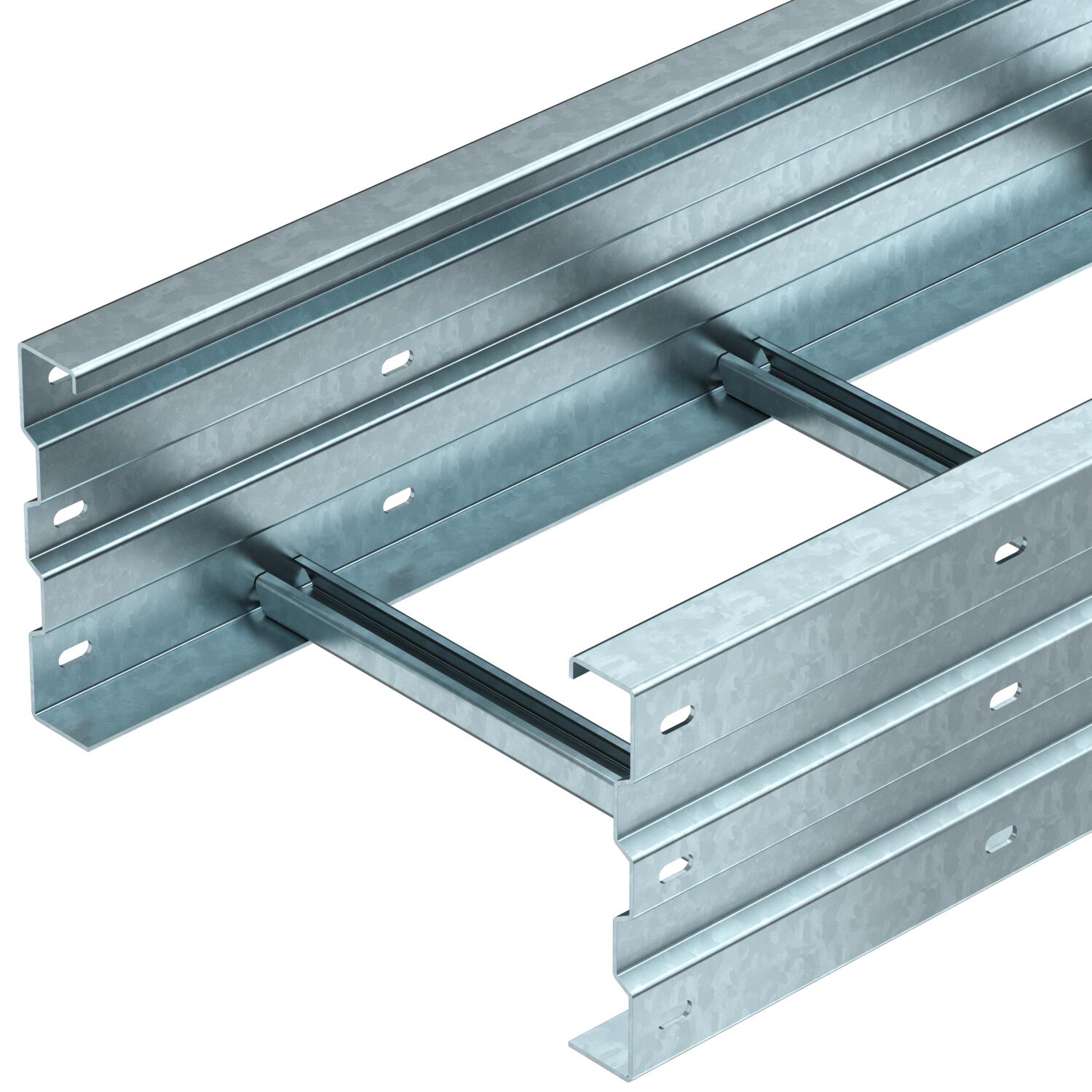

Kabelske lestve za daljše razpone WKL 200 FT

Št. art. 6232102 | EAN 4012196614844

6000 mm
2,5 mm
ne
Opis izdelka
Opis izdelka
Wide span cable ladder with 200 mm side height.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.
  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Kabelska lestev za daljše razpone, višine 200 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina prečnika 2,5 mm

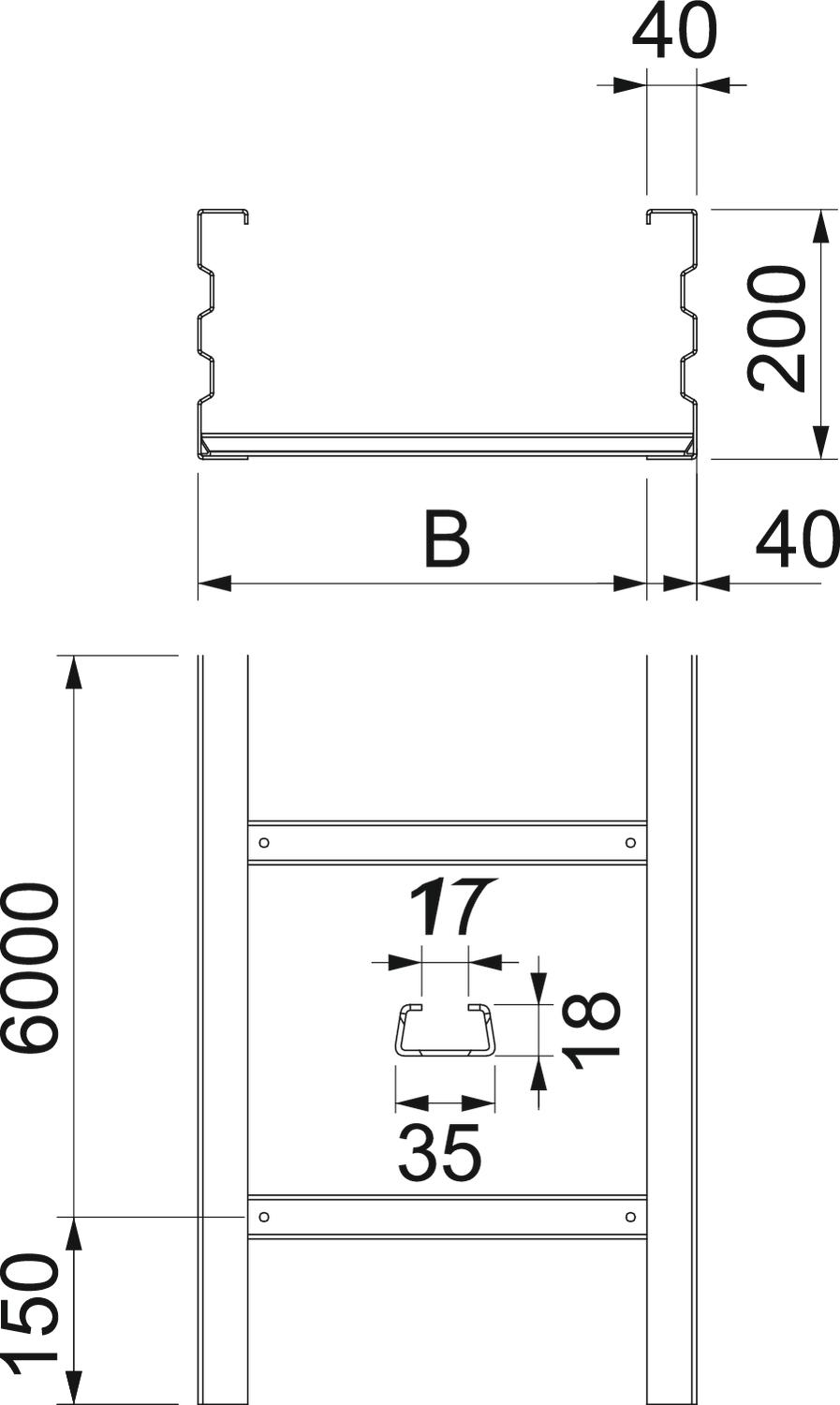

Dimenzija 200x200x6000
Dimenzije 200x200
Dolžina 6000 ft
Dolžina 6000 mm
Izvedba prečk Profil, neperforiran
Izvedba za daljše razpone da
Korisni presjek 344 cm²
Korisni presjek 34400 mm²
Material Jeklo
Mera B 200 mm
Mera L 6000 mm
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 26,643 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 10,0 m 1 kN/m
Razmik nosilcev 6,0 m 3 kN/m
Razmik nosilcev 7,0 m 2,5 kN/m
Razmik nosilcev 8,0 m 2 kN/m
Razmik nosilcev 9,0 m 1,4 kN/m
Širina 200 mm
Stranska perforacija da
Velikost reže prečke 17,00
Višina 200 mm

Tehnični podatki

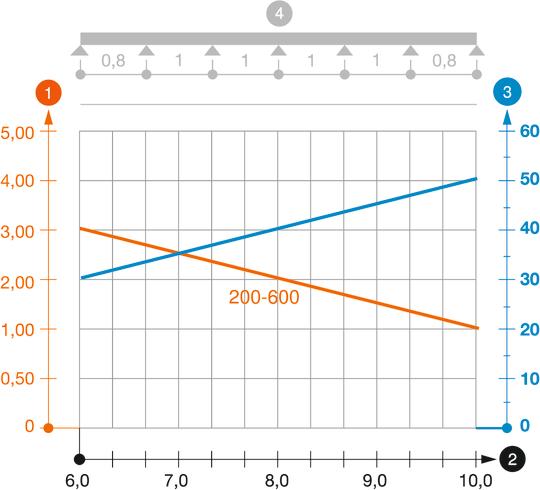

Load diagram, wide span cable ladder, type WKL 200

Load diagram, wide span cable ladder, type WKL 200
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
WKL 2020 FT 6000 mm 200 mm 2,5 mm ne 6232102
6 m
WKL 2030 FT 6000 mm 300 mm 2,5 mm ne 6232104
6 m
WKL 2040 FT 6000 mm 400 mm 2,5 mm ne 6232106
6 m
WKL 2050 FT 6000 mm 500 mm 2,5 mm ne 6232108
6 m
WKL 2060 FT 6000 mm 600 mm 2,5 mm ne 6232110
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

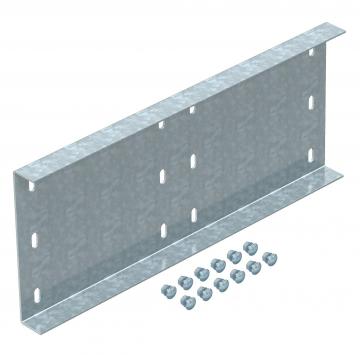

Vzdolžna spojka Vzdolžna spojka WRV 200 FT 6232507
4 Kos

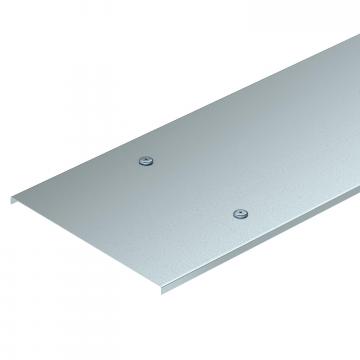

Cover incl. turn buckles DD Cover incl. turn buckles DD WKLD 2020 DD 6232402
3 m
Pregrada 135 DD Pregrada 135 DD TSG 135 DD 6062338
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
