- Opis izdelka
-

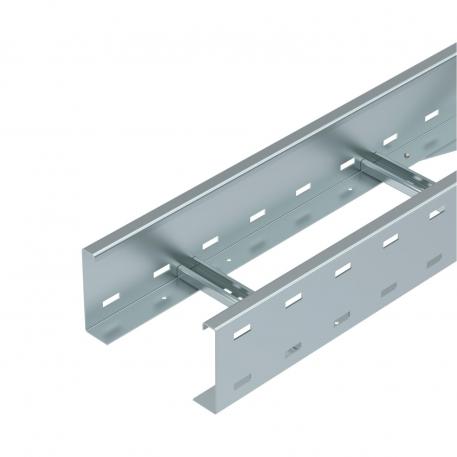

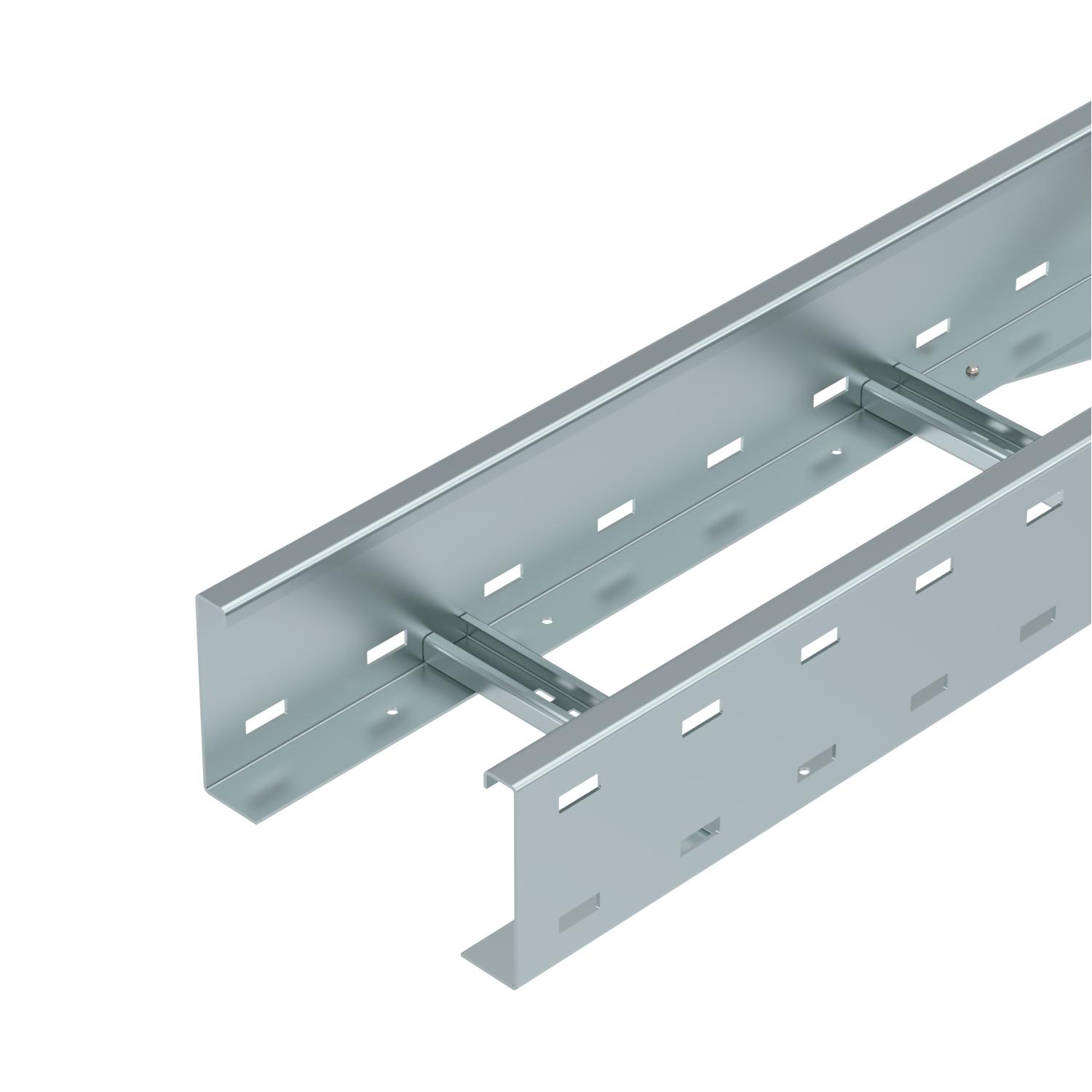

Opis izdelkaWide span cable ladder with perforated side rails of side height of 110 mm. Fastening of cables with clamp clip, type 2056.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.
- Tehnični podatki
-
Tehnični podatki

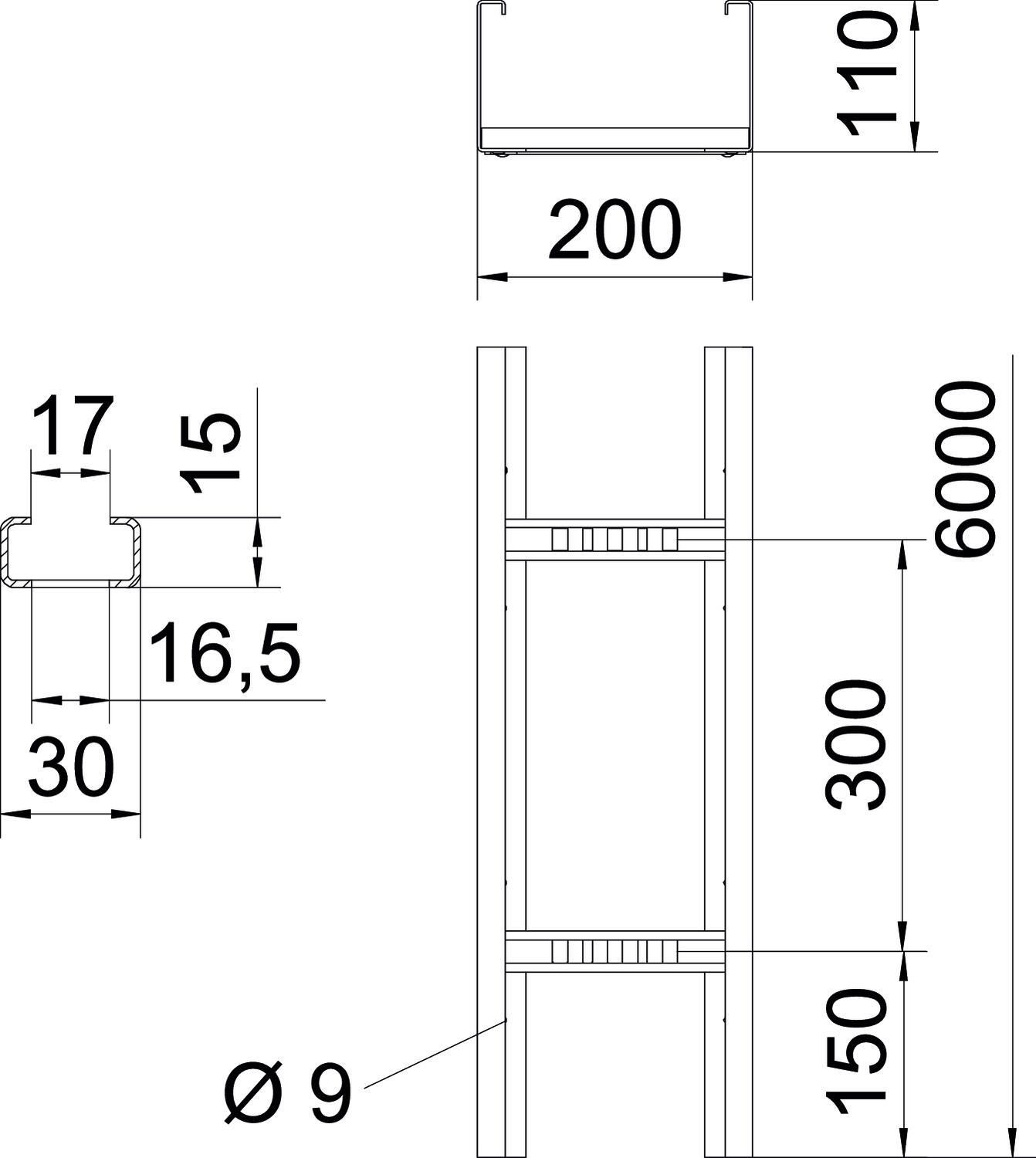

Barva cink Debelina prečnika 2 mm Dimenzija 110x200x6000 Dimenzije 110 x 200 Dolžina 6000 ft Dolžina 6000 mm Izvedba prečk Profil, neperforiran Izvedba stranskega prečnika Profil (odprt) Izvedba za daljše razpone da Korisni presjek 18600 mm² Korisni presjek 186 cm² Material Jeklo Mera B 200 mm Mera L 6000 mm Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 13,917 kg CO₂e / 1 Meter Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Razmik nosilcev 3,0 m 2,5 kN/m Razmik nosilcev 3,5 m 1,98 kN/m Razmik nosilcev 4,0 m 1,6 kN/m Razmik nosilcev 4,5 m 1,31 kN/m Razmik nosilcev 5,0 m 1,1 kN/m Razmik nosilcev 6,0 m 0,8 kN/m Razmik nosilcev 7,0 m 0,4 kN/m Širina 200 mm Stranska perforacija da Velikost reže prečke 17,00 Višina 110 mm Tehnični podatki
Load diagram, wide span cable ladder, type WKLG 110
- Permitted cable tray/ladder load in kN/m without man load
- Support width in m
- Rail bend in mm at permitted kN/m
- Load scheme during testing
- Load curve with cable tray/ladder width in mm
- Strut bend curve according to support width
- Vsi tipi
- Prenosi
-
Podatkovni list WKLG 1120 FS / 6311008 , 0.34MB , pdfEU-Izjava o skladnosti WKLG 1120 FS / 6311008 , 0.17MB , pdfZK Izjava o skladnosti WKLG 1120 FS / 6311008 , 0.09MB , pdfREACH Izjava o skladnosti WKLG 1120 FS / 6311008 , 0.12MB , pdfRoHS Izjava o skladnosti WKLG 1120 FS / 6311008 , 0.13MB , pdfDovoljenje za opremljanje z znaki UL-certifikat o skladnosti WKLG 110 160 WKSG 110 160 , 0.26MB , pdfIzjava o verodostojnosti okoljskih podatkov Umweltproduktdeklaration (EPD) , 1.48MB , pdfNavodila za montažo Weitspannkabelleitern , 11.33MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
