Kabelske lestve za daljše razpone WKLG 110 FT 6000 | 200 | 2 | ne
morepic-1 morepic-2 video-1 video-2

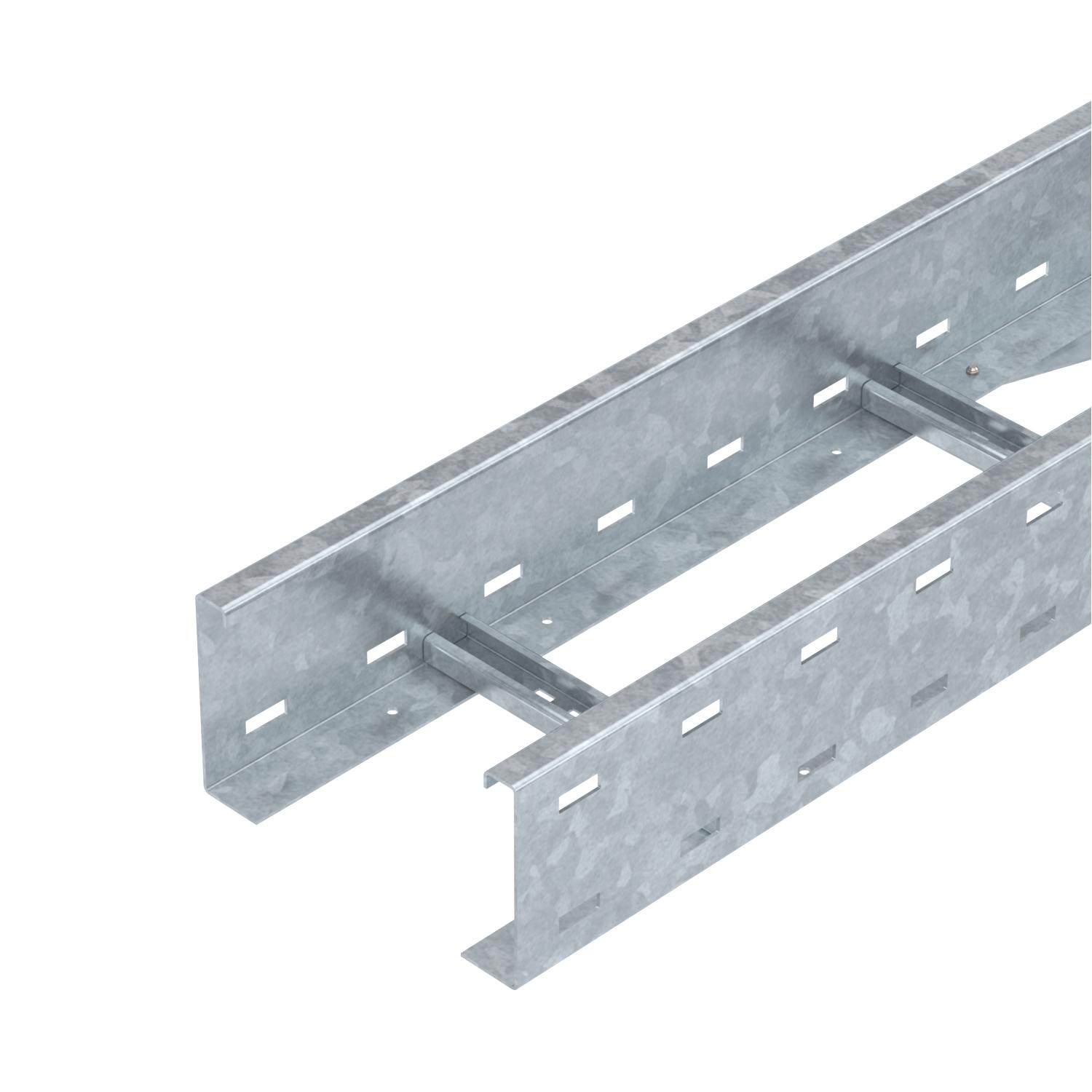

Kabelske lestve za daljše razpone WKLG 110 FT

Št. art. 6311059 | EAN 4012196883332

6000 mm
2 mm
ne
Opis izdelka
Opis izdelka
Wide span cable ladder with perforated side rails of side height of 110 mm. Fastening of cables with clamp clip, type 2056.


Magnetic shield insulation without cover 10 dB, with cover 15 dB.
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 110 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina prečnika 2 mm

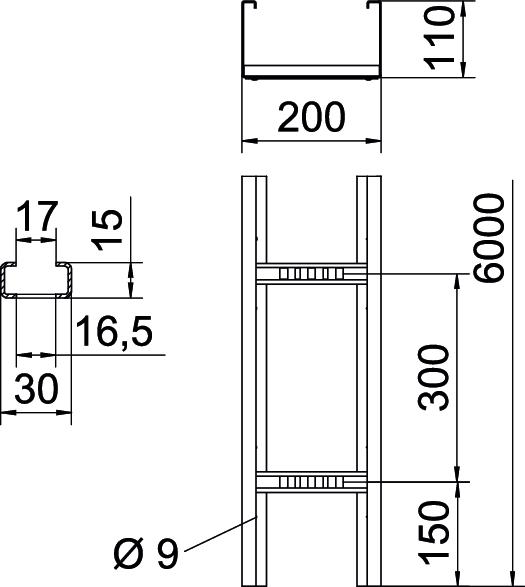

Dimenzija 110x200x6000
Dimenzije 110 x 200
Dolžina 6000 ft
Dolžina 6000 mm
Izvedba prečk Profil, neperforiran
Izvedba stranskega prečnika Profil (odprt)
Izvedba za daljše razpone da
Korisni presjek 186 cm²
Korisni presjek 18600 mm²
Material Jeklo
Mera B 200 mm
Mera L 6000 mm
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 12,938 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 3,0 m 2,5 kN/m
Razmik nosilcev 3,5 m 1,98 kN/m
Razmik nosilcev 4,0 m 1,6 kN/m
Razmik nosilcev 4,5 m 1,31 kN/m
Razmik nosilcev 5,0 m 1,1 kN/m
Razmik nosilcev 6,0 m 0,8 kN/m
Razmik nosilcev 7,0 m 0,4 kN/m
Širina 200 mm
Stranska perforacija da
Velikost reže prečke 17,00
Višina 110 mm

Tehnični podatki

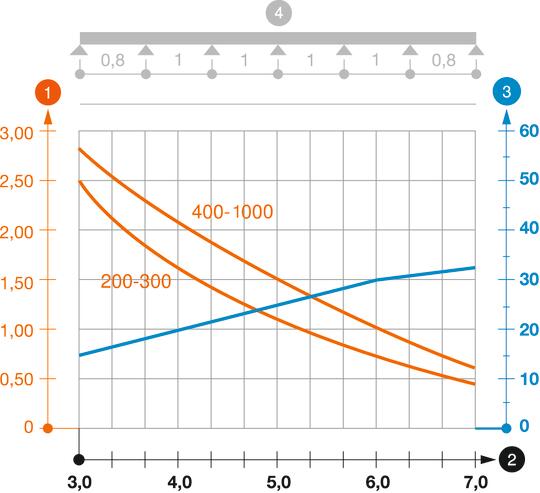

Load diagram, wide span cable ladder, type WKLG 110

Load diagram, wide span cable ladder, type WKLG 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
WKLG 1120 FT 6000 mm 200 mm 2 mm ne 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm ne 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm ne 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm ne 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm ne 6311075
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

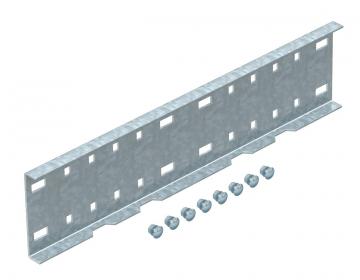

Vzdolžna spojka FT Vzdolžna spojka FT WRVL 110 FT 6091180
2 Kos

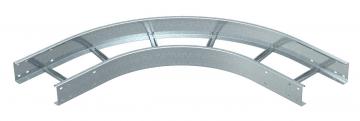

90-stopinjski lok 110 FT 90-stopinjski lok 110 FT WLB 90 112 FT 6312438
1 Kos

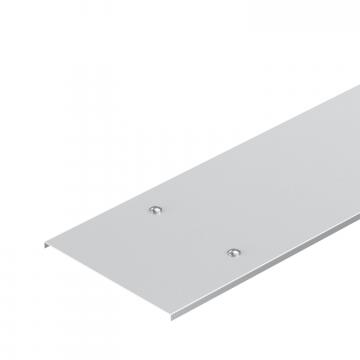

Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD WDRL 1116 20 DD 6227600
3 m
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
