Kabelske lestve za daljše razpone WKLG 110 FT 6000 | 300 | 2 | ne

Kabelske lestve za daljše razpone WKLG 110 FT

Št. art. 6311063 | EAN 4012196883394

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	2 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

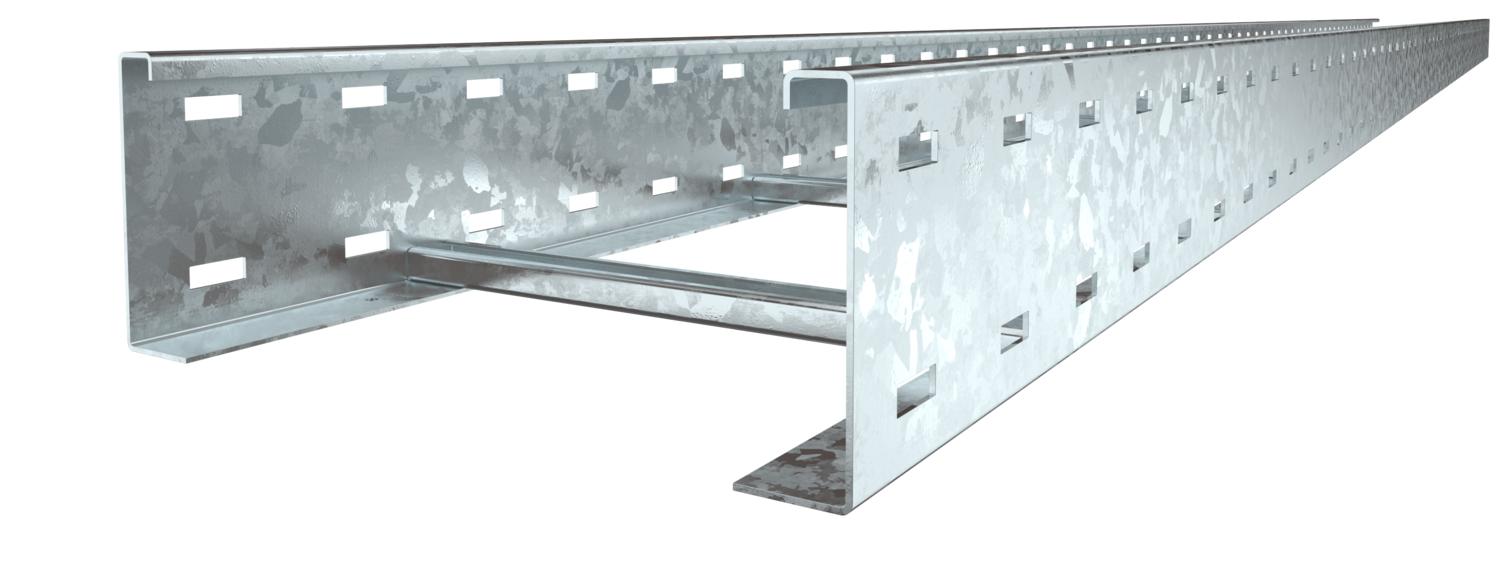

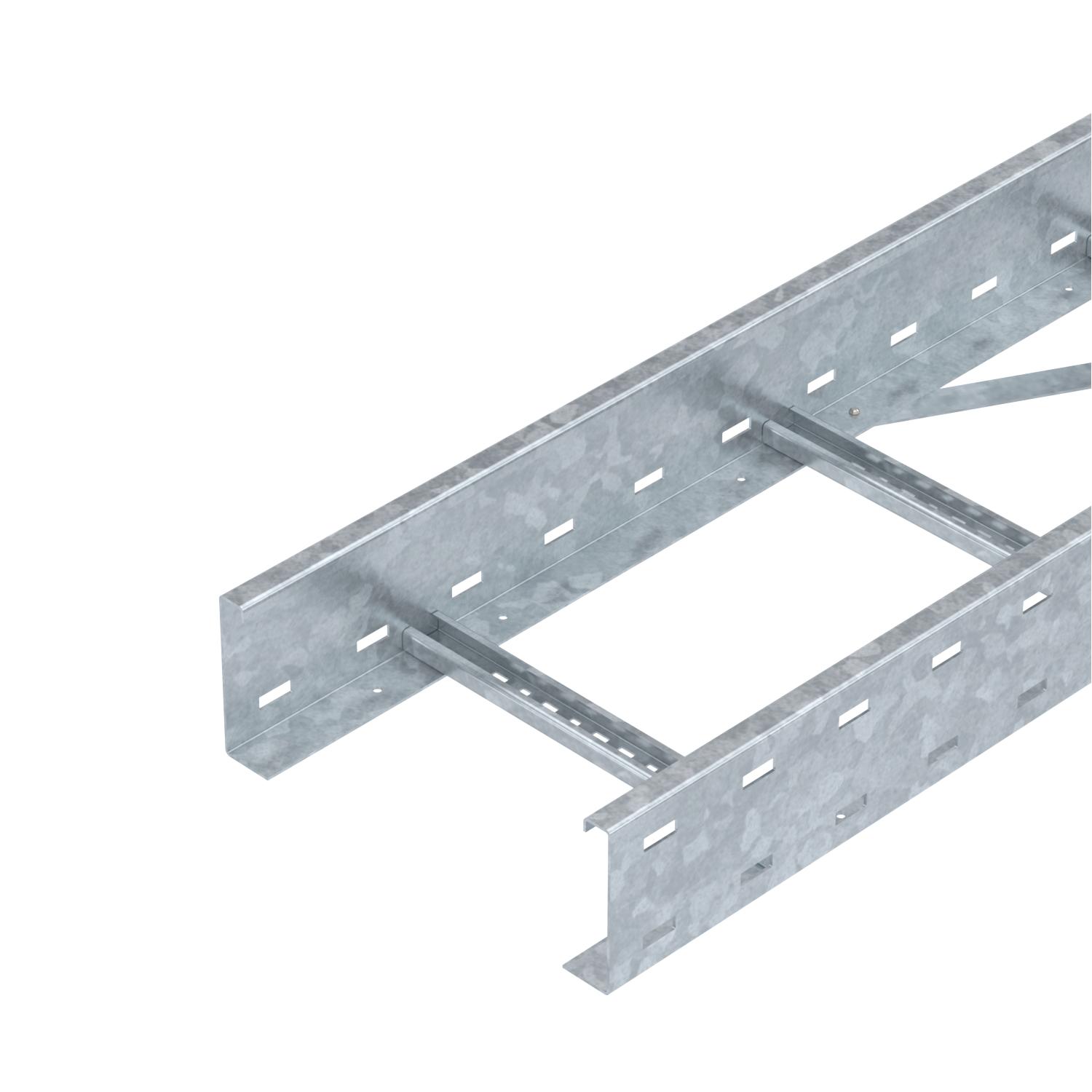

Wide span cable ladder with perforated side rails of side height of 110 mm. Fastening of cables with clamp clip, type 2056.

Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	2 mm

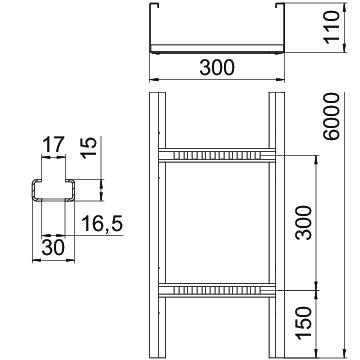

Dimenzija	110x300x6000
Dimenzije	110 x 300
Dolžina	6000 ft
Dolžina	6000 mm
Izvedba prečk	Profil, neperforiran
Izvedba stranskega prečnika	Profil (odprt)
Izvedba za daljše razpone	da
Korisni presjek	28100 mm²
Korisni presjek	281 cm²
Material	Jeklo
Mera B	300 mm
Mera L	6000 mm
Nerjavno jeklo, luženo	ne

Odtis CO₂ (GWP) od zibelke do vrat	13,465 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Razmik nosilcev 3,0 m	2,5 kN/m
Razmik nosilcev 3,5 m	1,98 kN/m
Razmik nosilcev 4,0 m	1,6 kN/m
Razmik nosilcev 4,5 m	1,31 kN/m
Razmik nosilcev 5,0 m	1,1 kN/m
Razmik nosilcev 6,0 m	0,8 kN/m
Razmik nosilcev 7,0 m	0,4 kN/m
Širina	300 mm
Stranska perforacija	da
Velikost reže prečke	17,00
Višina	110 mm

Tehnični podatki

Load diagram, wide span cable ladder, type WKLG 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
WKLG 1120 FT	6000 mm	200 mm	2 mm	ne	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	ne	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	ne	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	ne	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	ne	6311075	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FT	WRVL 110 FT	6091180	Kos	2 Kos
90-stopinjski lok 110 FT	WLB 90 113 FT	6312446	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	WDRL 1116 30 DD	6227604	m	3 m
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
