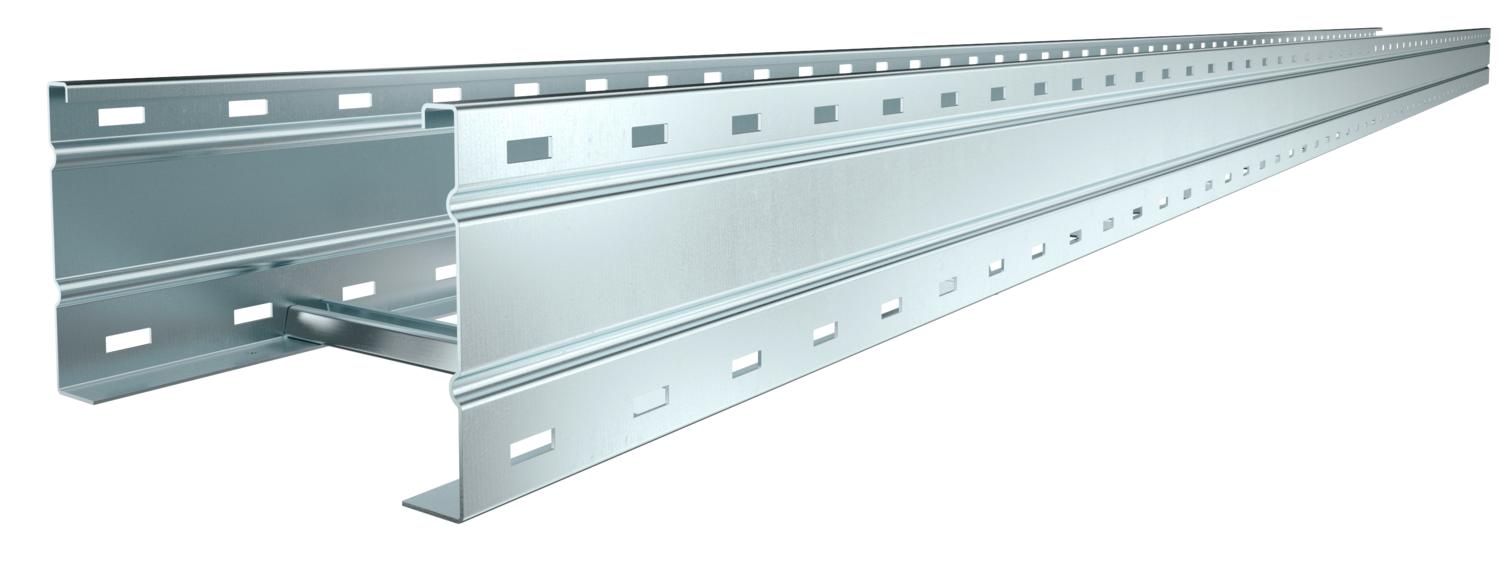

Kabelske lestve za daljše razpone WKLG 160 FS

Št. art. 6227023 | EAN 4012196169092

6000 mm
2 mm
ne
Opis izdelka

Opis izdelka

Kabelske lestve za daljše razpone s perforiranim stranskim prečnikom z višino stranice 160 mm. Pritrditev kablov in vodov z vezno objemko tipa 2056.
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 160 mm

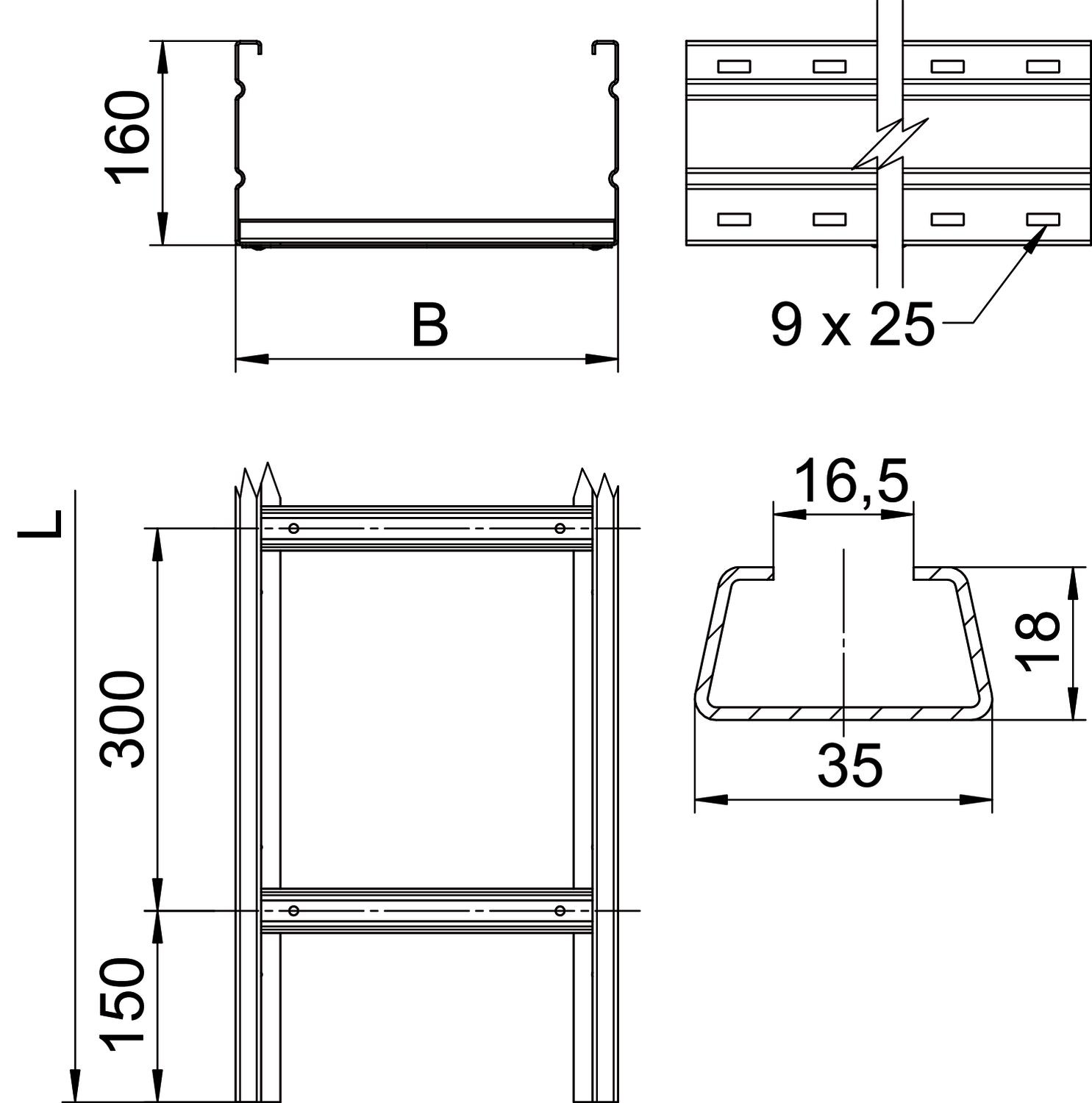

Tehnični podatki

Tehnični podatki

Debelina prečnika 2 mm
Dimenzija 160x200x6000
Dimenzije 160 x 200
Dolžina 6000 ft
Dolžina 6000 mm
Izvedba prečk Profil, neperforiran
Izvedba za daljše razpone da
Korisni presjek 282 cm²
Korisni presjek 28200 mm²
Material Jeklo
Mera B 200 mm
Mera L 6000 mm
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 3,0 m 2,9 kN/m
Razmik nosilcev 3,5 m 2,59 kN/m
Razmik nosilcev 4,0 m 2,3 kN/m
Razmik nosilcev 4,5 m 2,04 kN/m
Razmik nosilcev 5,0 m 1,8 kN/m
Razmik nosilcev 6,0 m 1,4 kN/m
Razmik nosilcev 7,0 m 1 kN/m
Razmik nosilcev 8,0 m 0,7 kN/m
Širina 200 mm
Stranska perforacija da
Velikost reže prečke 16,50
Višina 160 mm

Tehnični podatki

Diagram obremenitve kabelske lestve za daljše razpone tipa WKLG 160

Diagram obremenitve kabelske lestve za daljše razpone tipa WKLG 160
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
WKLG 1620 FS 6000 mm 200 mm 2 mm ne 6227023
6 m
WKLG 1630 FS 6000 mm 300 mm 2 mm ne 6227031
6 m
WKLG 1640 FS 6000 mm 400 mm 2 mm ne 6227058
6 m
WKLG 1650 FS 6000 mm 500 mm 2 mm ne 6227066
6 m
WKLG 1660 FS 6000 mm 600 mm 2 mm ne 6227074
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Poklopac Poklopac WDRL 1116 20 FS 6227422
3 m
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
