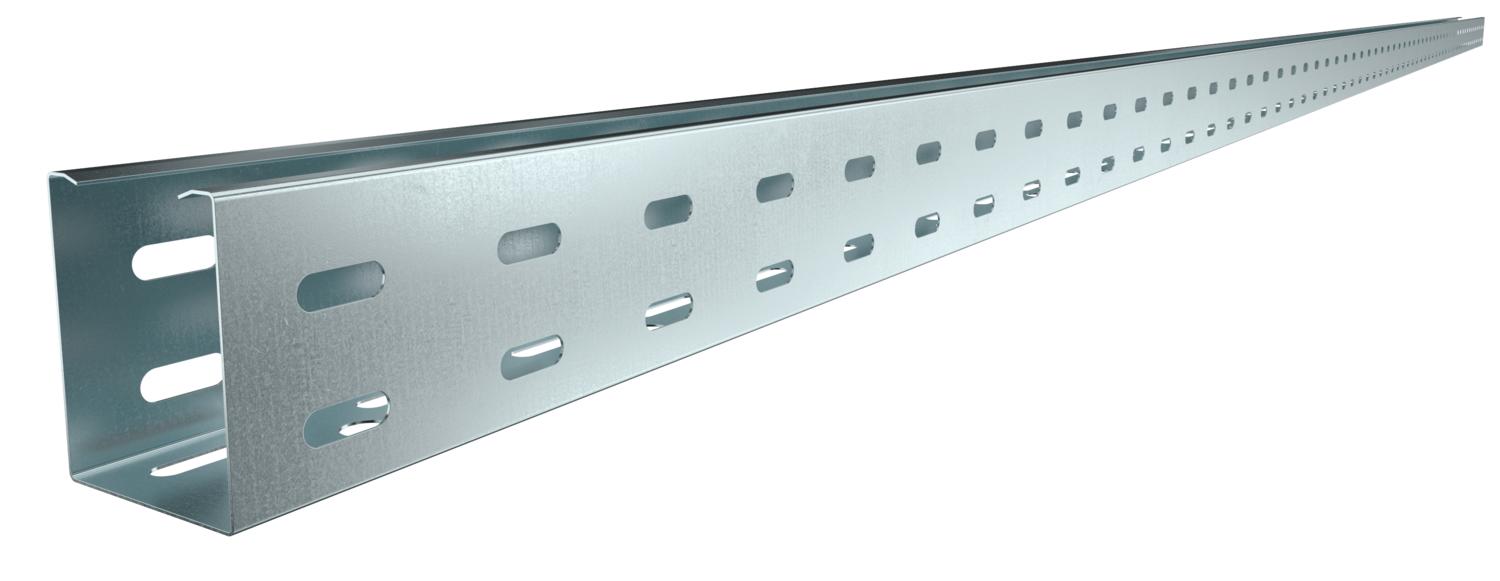

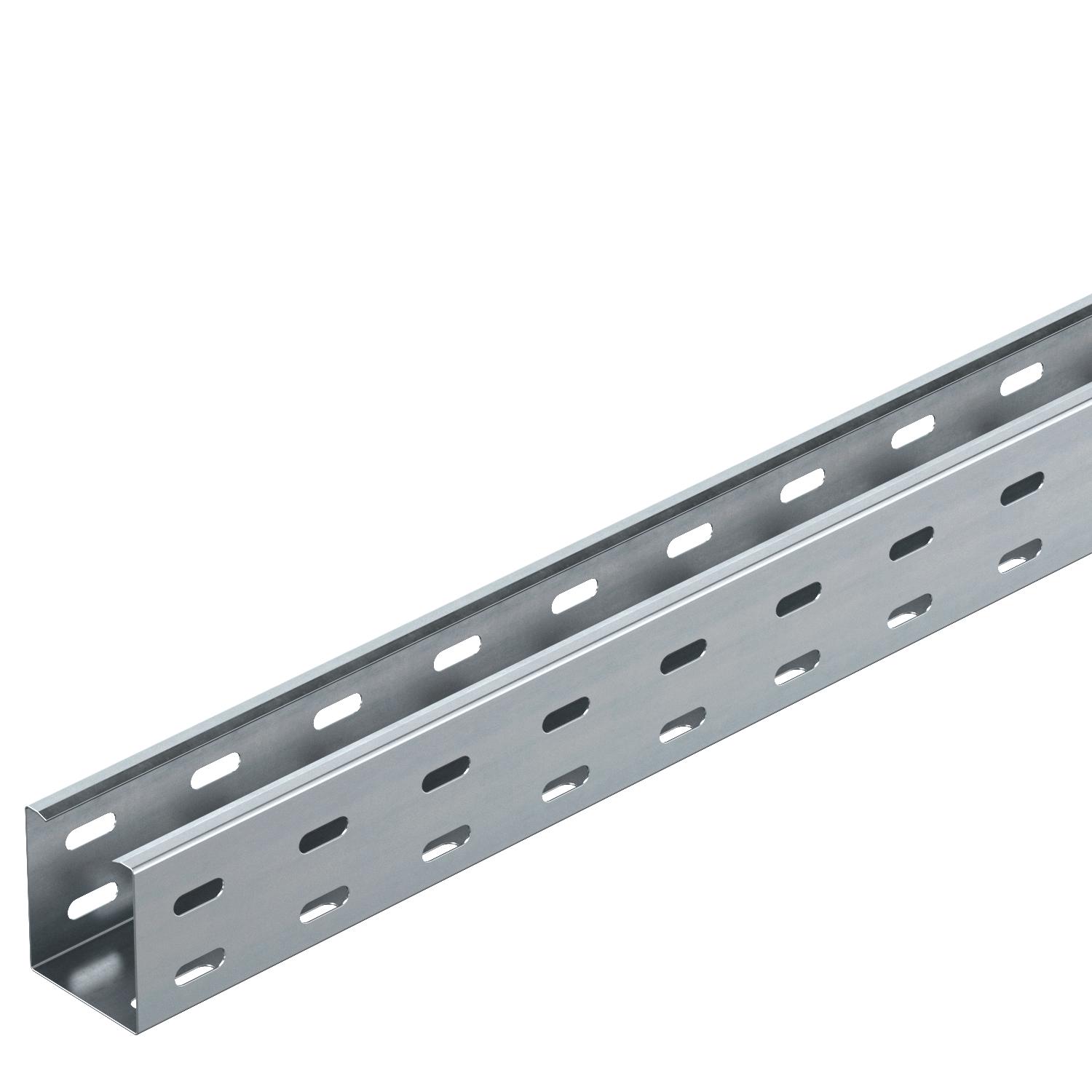

Kabelski kanal RKS 60 FS, perforiran
Št. art. 6047600 | EAN 4012196662159
- Opis izdelka
-
Opis izdelka
RKS 60 = Rationelles-Kabelrinnen-System in 60 mm Seitenhöhe (Bodenblech ungesickt).
Ustrezen pokrov z vrtljivim zapahom: tip AZDMD 50.
-
- Tehnični podatki
-
Tehnični podatki
Debelina pločevine 0,75 mm Dimenzija 60x50x3000 Dimenzije 60x50 Dolžina 3000 mm Izvedba spojke brez spojke Izvedba za daljše razpone ne Korisni presjek 30 cm² Korisni presjek 3000 mm² Material Jeklo Mera L 3000 mm Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Razmik nosilcev 1,0 m 2 kN/m Razmik nosilcev 1,5 m 0,8 kN/m Razmik nosilcev 2,0 m 0,5 kN/m Razmik nosilcev 2,5 m 0,35 kN/m Razmik nosilcev 3,0 m 0,15 kN/m S pokrovom ne Širina 50 mm Stranska perforacija da Višina 60 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev privito Vzorec perforacije NATO ne Zaščitna pločevina dna 7x32 Tehnični podatki
Dijagram opterećenja kabelske police tipa RKS 60 neudubljen
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FS
RLVK 60 FS 6067093 10 Kos

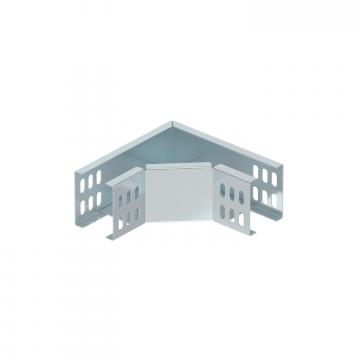

90-stopinjski lok 60 FS
RB 90 605 FS 7124430 1 Kos
Cover with turn buckle FS
AZDMD 50 FS 6080138 3 m - Prenosi
-
