Kabelski kanal za daljše razpone WKSG 110 FS

Št. art. 6098111 | EAN 4012196351435

ne
6000 mm
2 mm
Opis izdelka
Opis izdelka

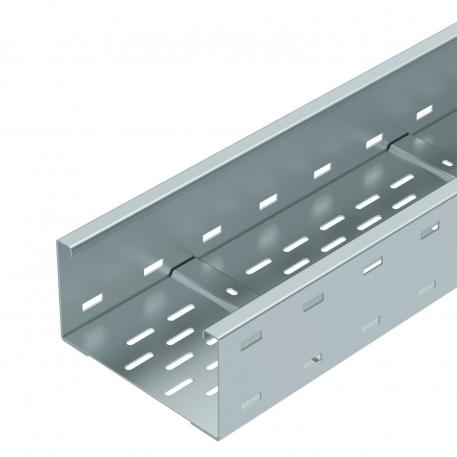

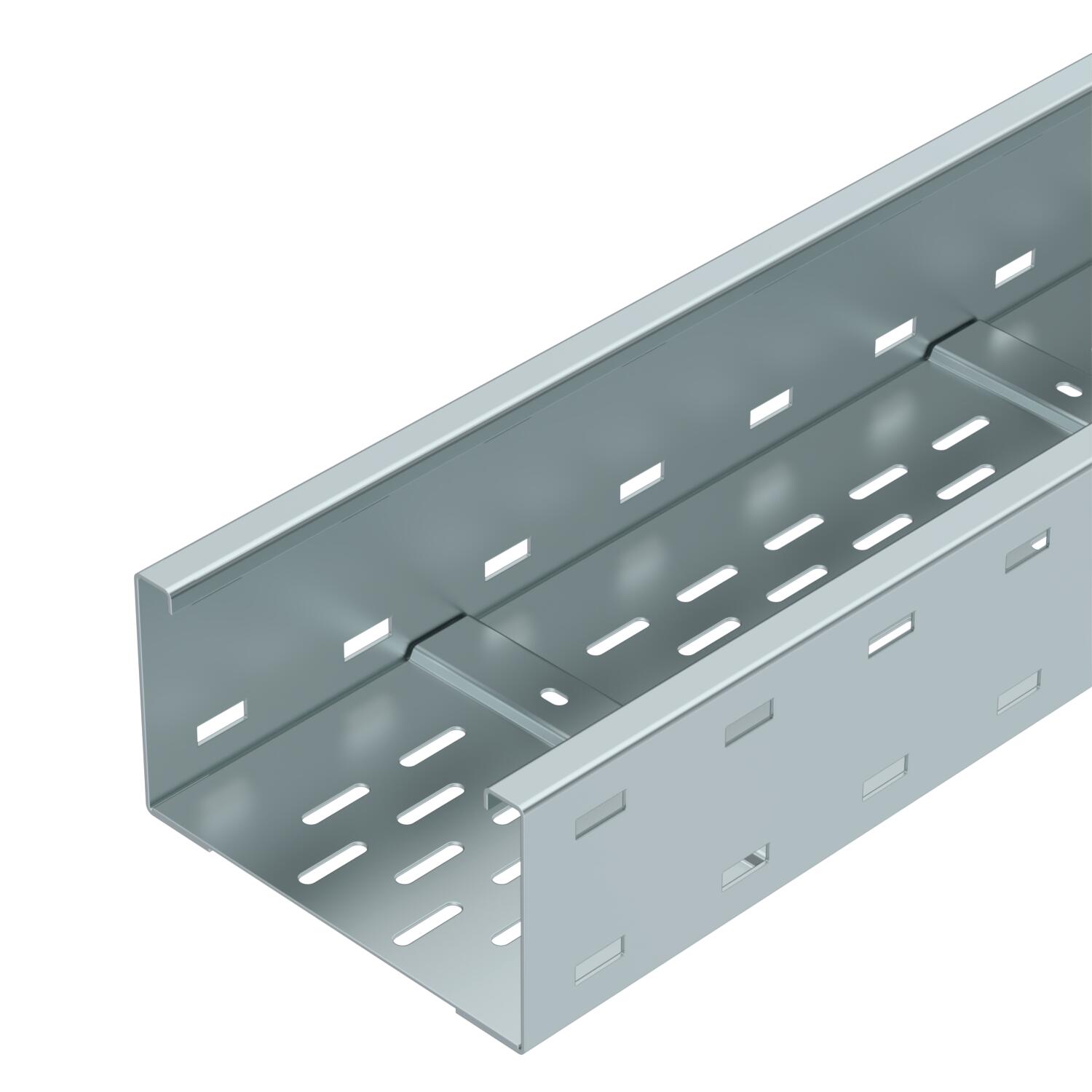

Sistem kabelskih kanalov za daljše razpone, perforiran, z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 110 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 2 mm

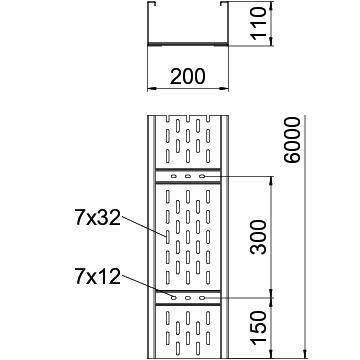

Dimenzija 110x200x6000
Dimenzije 200 x 110
Dolžina 6000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone da
Korisni presjek 202 cm²
Korisni presjek 20200 mm²
Material Jeklo
Mera B 200 mm
Mera H 10 mm
Mera L 6000 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 17,324 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 3,0 m 2,5 kN/m
Razmik nosilcev 3,5 m 2,01 kN/m
Razmik nosilcev 4,0 m 1,6 kN/m
Razmik nosilcev 4,5 m 1,32 kN/m
Razmik nosilcev 5,0 m 1,1 kN/m
Razmik nosilcev 6,0 m 0,75 kN/m
Razmik nosilcev 7,0 m 0,45 kN/m
Razmik nosilcev 8,0 m 0,2 kN/m
Širina 200 mm
Stranska perforacija da
Uporabna dolžina 6000 mm
Višina 110 mm
Vrsta spojke sistema kabelskih nosilcev privito
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Load diagram, wide span cable tray, type WKSG 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Ohranitev delovanja naprav Dolžina Širina Debelina pločevine Št. art. Količina Min. prodajna enota
WKSG 120 FS ne 6000 mm 200 mm 2 mm 6098111
6 m

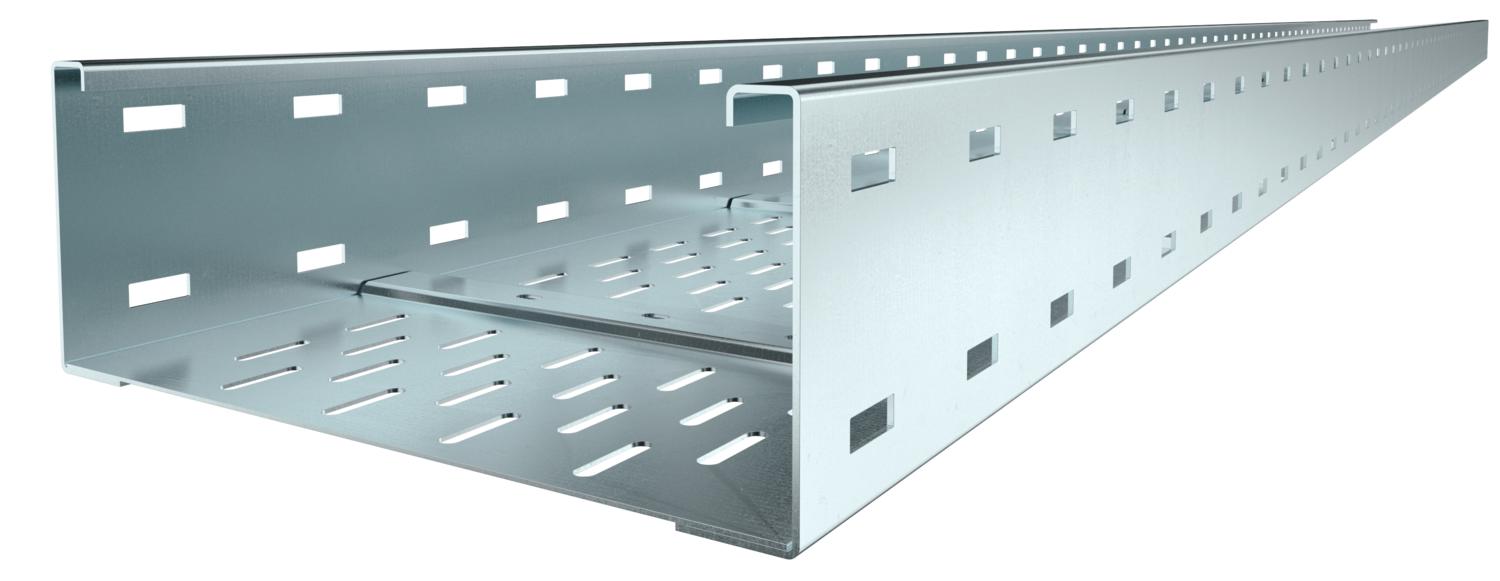

WKSG 130 FS ne 6000 mm 300 mm 2 mm 6098115
6 m
WKSG 140 FS ne 6000 mm 400 mm 2 mm 6098119
6 m
WKSG 150 FS ne 6000 mm 500 mm 2 mm 6098123
6 m
WKSG 160 FS ne 6000 mm 600 mm 2 mm 6098127
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FS Vzdolžna spojka FS WRVL 110 FS 6091164
2 Kos

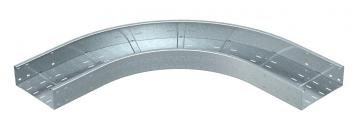

90-stopinjski lok 110 FS 90-stopinjski lok 110 FS WRB 90 120 FS 6098304
1 Kos
Poklopac Poklopac WDRL 1116 20 FS 6227422
3 m
Pregrada 85 FS Pregrada 85 FS TSG 85 FS 6062114
3 m
Ojačitveni element FS Ojačitveni element FS SSLB 200 FS 7070213
20 Kos
