Kabelski kanal za daljše razpone WKSG 110 FS ne | 6000 | 600 | 2

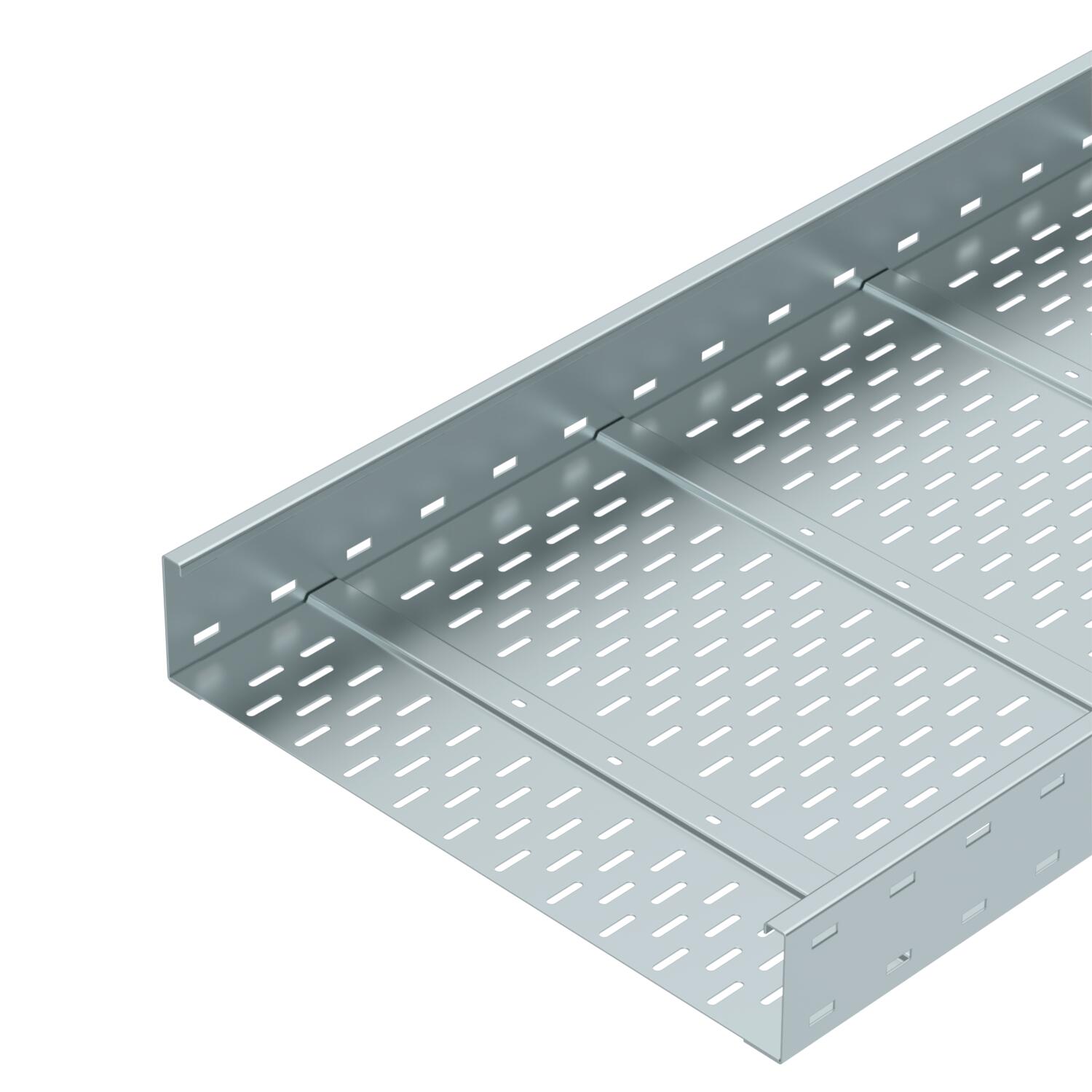

Kabelski kanal za daljše razpone WKSG 110 FS

Št. art. 6098127 | EAN 4012196351671

Št. art. / Tip

Ohranitev delovanja naprav	ne

Dolžina	6000 mm

Širina

Debelina pločevine	2 mm

Opis izdelka

Opis izdelka

Sistem kabelskih kanalov za daljše razpone, perforiran, z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	2 mm

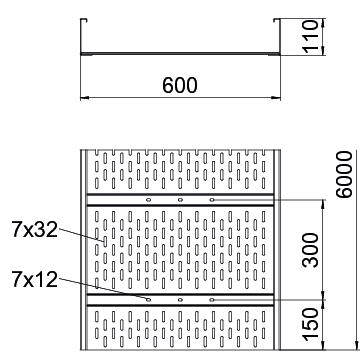

Dimenzija	110x600x6000
Dimenzije	110 x 600
Dolžina	6000 mm
Izvedba spojke	brez spojke
Izvedba za daljše razpone	da
Korisni presjek	614 cm²
Korisni presjek	61400 mm²
Material	Jeklo
Mera B	600 mm
Mera H	10 mm
Mera L	6000 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	28,212 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne

Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 3,0 m	2,9 kN/m
Razmik nosilcev 3,5 m	2,43 kN/m
Razmik nosilcev 4,0 m	2 kN/m
Razmik nosilcev 4,5 m	1,72 kN/m
Razmik nosilcev 5,0 m	1,5 kN/m
Razmik nosilcev 6,0 m	1 kN/m
Razmik nosilcev 7,0 m	0,7 kN/m
Razmik nosilcev 8,0 m	0,4 kN/m
Širina	600 mm
Stranska perforacija	da
Uporabna dolžina	6000 mm
Višina	110 mm
Vrsta spojke sistema kabelskih nosilcev	privito
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Ohranitev delovanja naprav	Dolžina	Širina	Debelina pločevine	Št. art.	Količina	Min. prodajna enota
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FS	WRVL 110 FS	6091164	Kos	2 Kos
90-stopinjski lok 110 FS	WRB 90 160 FS	6098320	Kos	1 Kos
Poklopac	WDRL 1116 60 FS	6227465	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Ojačitveni element FS	SSLB 600 FS	7070233	Kos	20 Kos
