Kabelski kanal za daljše razpone WKSG 110 FT ne | 6000 | 500 | 2

Kabelski kanal za daljše razpone WKSG 110 FT

Št. art. 6098153 | EAN 4012196034031

Št. art. / Tip

Ohranitev delovanja naprav	ne

Dolžina	6000 mm

Širina

Debelina pločevine	2 mm

Opis izdelka

Opis izdelka

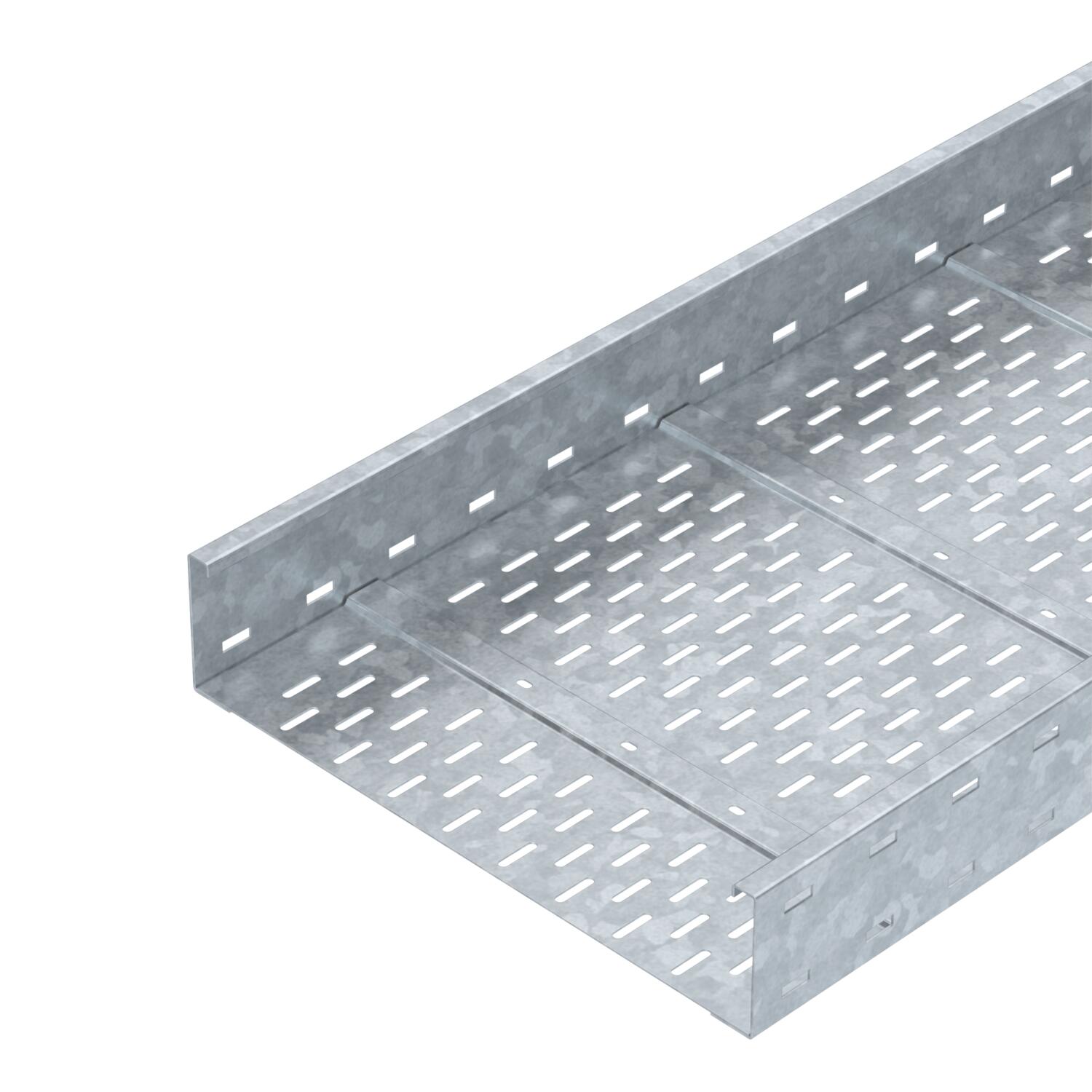

Sistem kabelskih kanalov za daljše razpone, perforiran, z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	2 mm

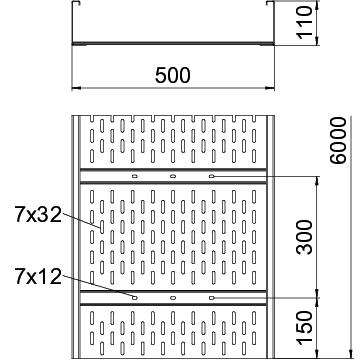

Dimenzija	110x500x6000
Dimenzije	110 x 500
Dolžina	6000 mm
Izvedba spojke	brez spojke
Izvedba za daljše razpone	da
Korisni presjek	511 cm²
Korisni presjek	51100 mm²
Material	Jeklo
Mera B	500 mm
Mera L	6000 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Odtis CO₂ (GWP) od zibelke do vrat	24,1525 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Razmik nosilcev 3,0 m	2,9 kN/m
Razmik nosilcev 3,5 m	2,43 kN/m
Razmik nosilcev 4,0 m	2 kN/m
Razmik nosilcev 4,5 m	1,72 kN/m
Razmik nosilcev 5,0 m	1,5 kN/m
Razmik nosilcev 6,0 m	1 kN/m
Razmik nosilcev 7,0 m	0,7 kN/m
Razmik nosilcev 8,0 m	0,4 kN/m
Širina	500 mm
Stranska perforacija	da
Uporabna dolžina	6000 mm
Višina	110 mm
Vrsta spojke sistema kabelskih nosilcev	privito
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Ohranitev delovanja naprav	Dolžina	Širina	Debelina pločevine	Št. art.	Količina	Min. prodajna enota
WKSG 120 FT	ne	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	ne	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	ne	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	ne	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	ne	6000 mm	600 mm	2 mm	6098157	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FT	WRVL 110 FT	6091180	Kos	2 Kos
90-stopinjski lok 110 FT	WRB 90 150 FT	6098356	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	WDRL 1116 50 DD	6227612	m	3 m
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Ojačitveni element DD	SSLB 500 DD	7070326	Kos	20 Kos
