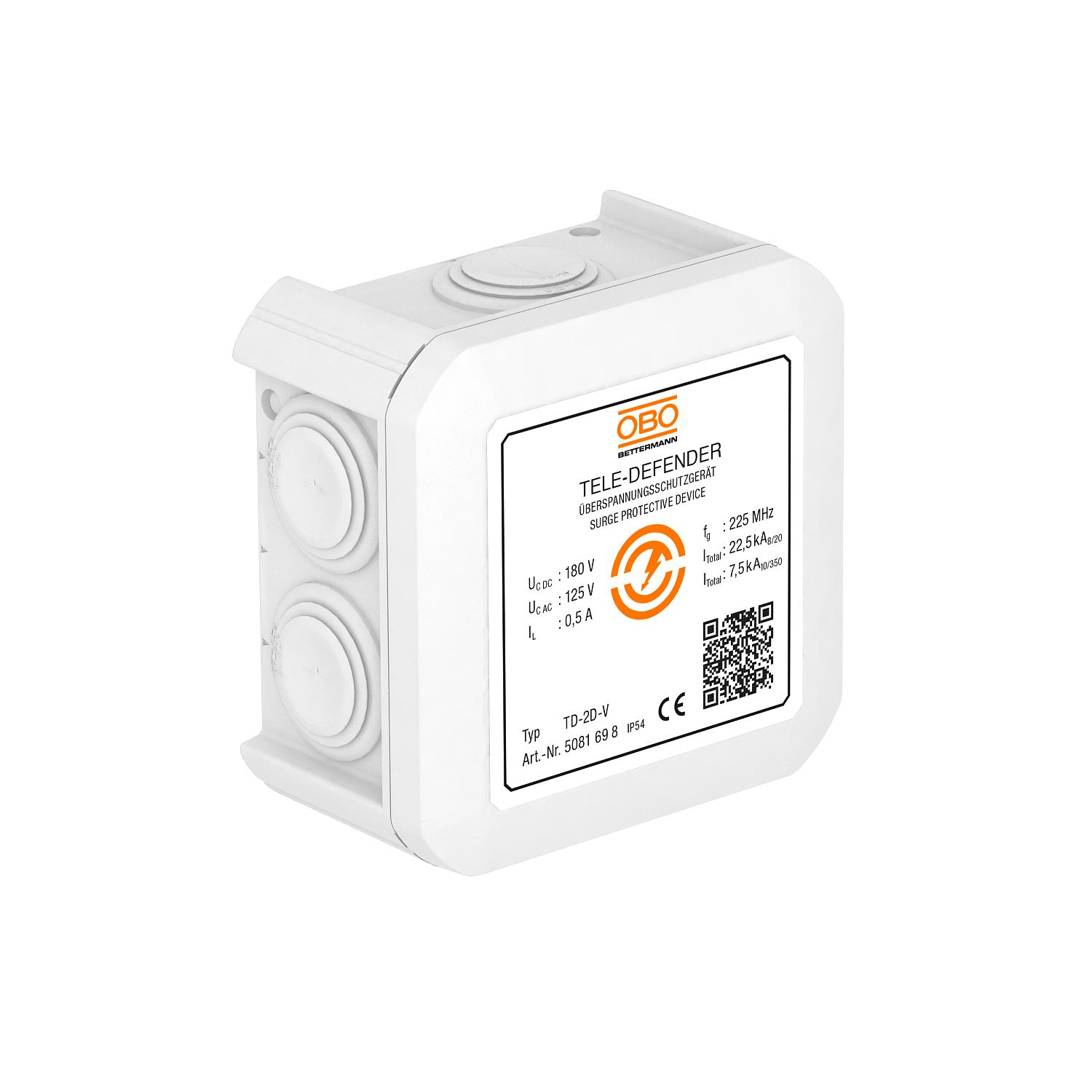

Kombinirana zaščita TD-2D-V za sisteme VDSL

Št. art. 5081698 | EAN 4012196427444

5081698 / TD-2D-V
2
125 V
180 V
Sponka
Opis izdelka
Opis izdelka
Prenapetostna zaščita za podatkovno napeljavo za telekomunikacijske sisteme

• nizka raven zaščite ob visoki tokovni obremenitvi
• vtične sponke za hitro instalacijo
• optimizirana za varen prenos do 225 MHz
• nadometna montaža

Uporaba: idealna za vse sisteme DSL, IP-priključke, ISDN- ali analogno
telekomunikacijo
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 54
  • Transition from LPZ 0 to LPZ 3
  • Integrated Service Digital Network, ISDN applications
  • Digital Subscriber Line, DSL applications
  • Analogue telecommunication
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Barva bela
Daljinski javljalni kontakt ne

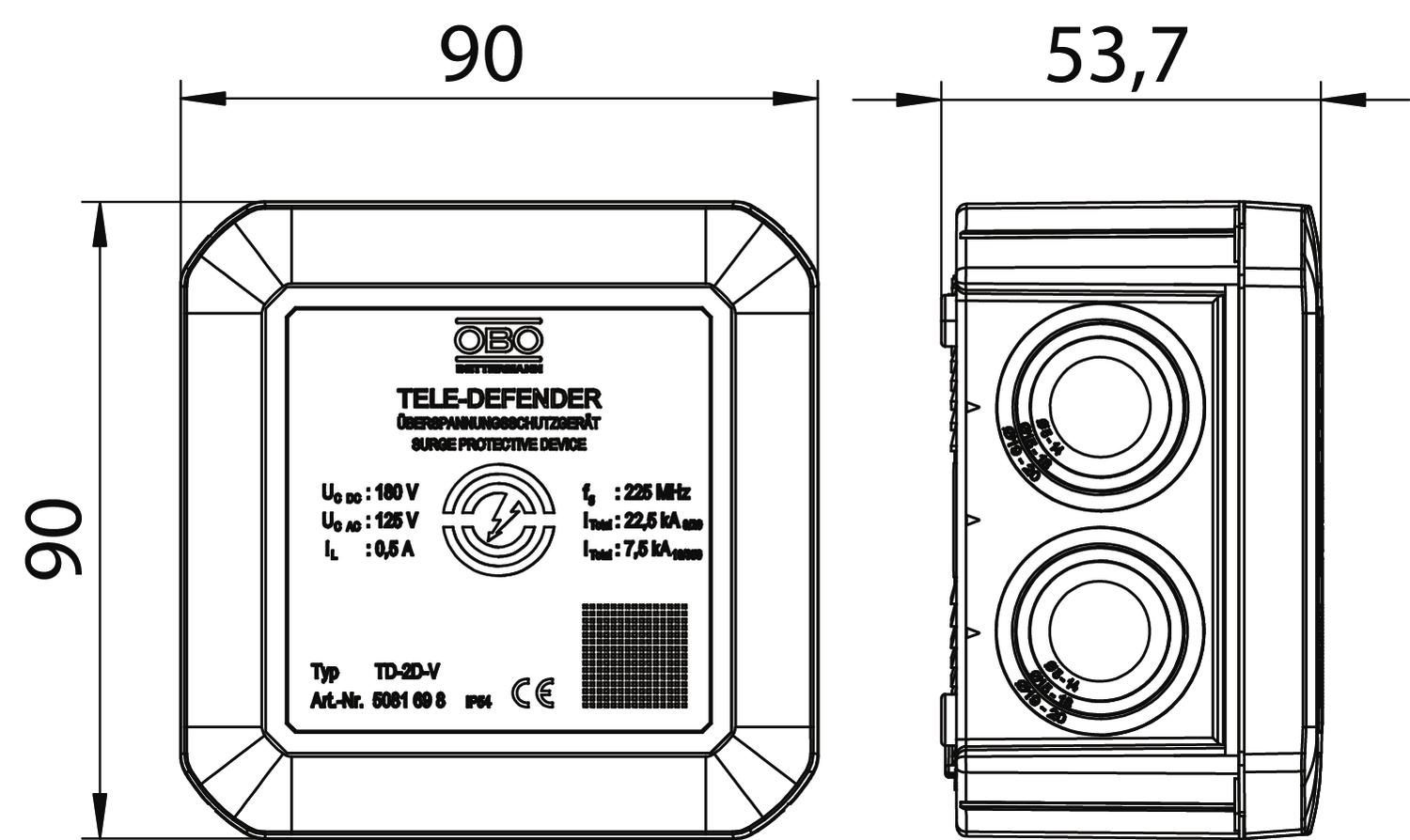

Dimenzija 180V
Eksplozijsko preizkušena izvedba ne
Impulzni tok 2,5 kA
Izolacijska upornost >10 MΩ
Kapaciteta (žila-ozemljitev) <20 pF
Kapaciteta (žila-žila) <10 pF
Kategorie Tip 1+2+3/D1+C2+C1
LPZ 0→3
Maks. priključni presek, fleksibilni 1 mm²
Maks. priključni presek, togi 1,5 mm²
Maks. priključni presek, večžični 1 mm²
Maks. temperaturno območje uporabe 80 °C
Material Plastika
Mejna frekvenca 225 MHz
Min. priključni presek, fleksibilni 0,14 mm²
Min. priključni presek, togi 0,08 mm²
Min. priključni presek, večžilni 0,14 mm²
Min. temperaturno območje uporabe -40 °C
Nadzor odvodnika ne
Najvišja trajna napetost AC 125 V
Najvišja trajna napetost DC 180 V
Natični sistem Sponka
Nazivni bremenski tok AC 0,35 A
Nazivni bremenski tok DC 0,5 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 15 kV / 7,5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C2: 15 kV / 7,5 kA (8/20µs)
Priključek za oklop da
Raven zaščite žila-ozemljitev <600 V
Raven zaščite žila-žila <350 V
Serijska upornost na žilo 2,2 Ω ± 5 %
Signalizacija na aparatu brez
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) D1: 7,5 kA
Skupni odvodni udarni tok (8/20) 22,5 kA
SPD po IEC 61643-21 Class I+II+III/D1+C2+C1
Število polov 2
Vrsta voda za prenapetostne odvodnike Telekomunikacijski kabel
Vrsta zaščite IP54
Vstavitveno slabljenje (Insertion loss) ≤3 dB
Zaščita neposredno
Vsi tipi

Vsi tipi

Tip Število polov Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
TD-2D-V 2 125 V 180 V Sponka 5081698
1 Kos
