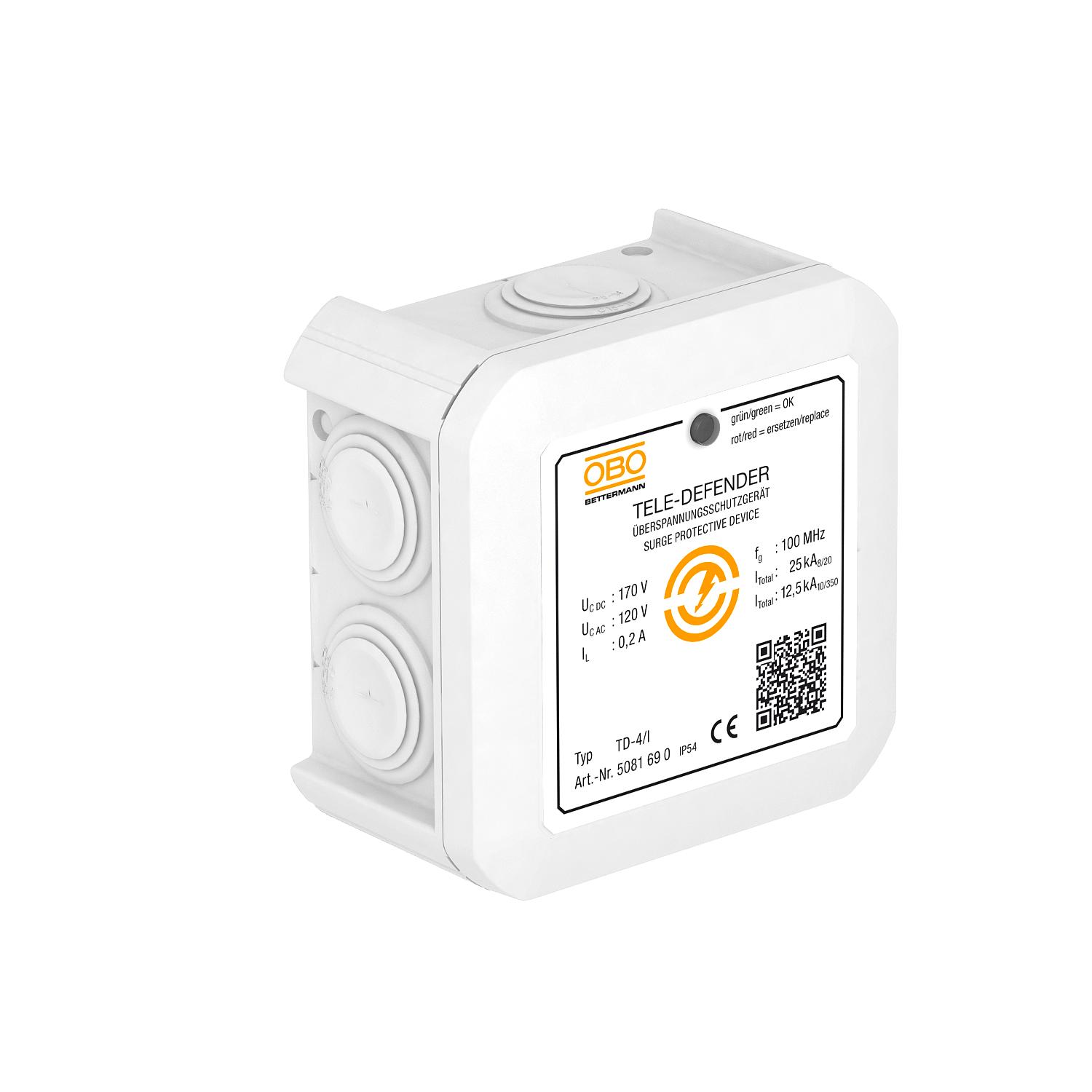

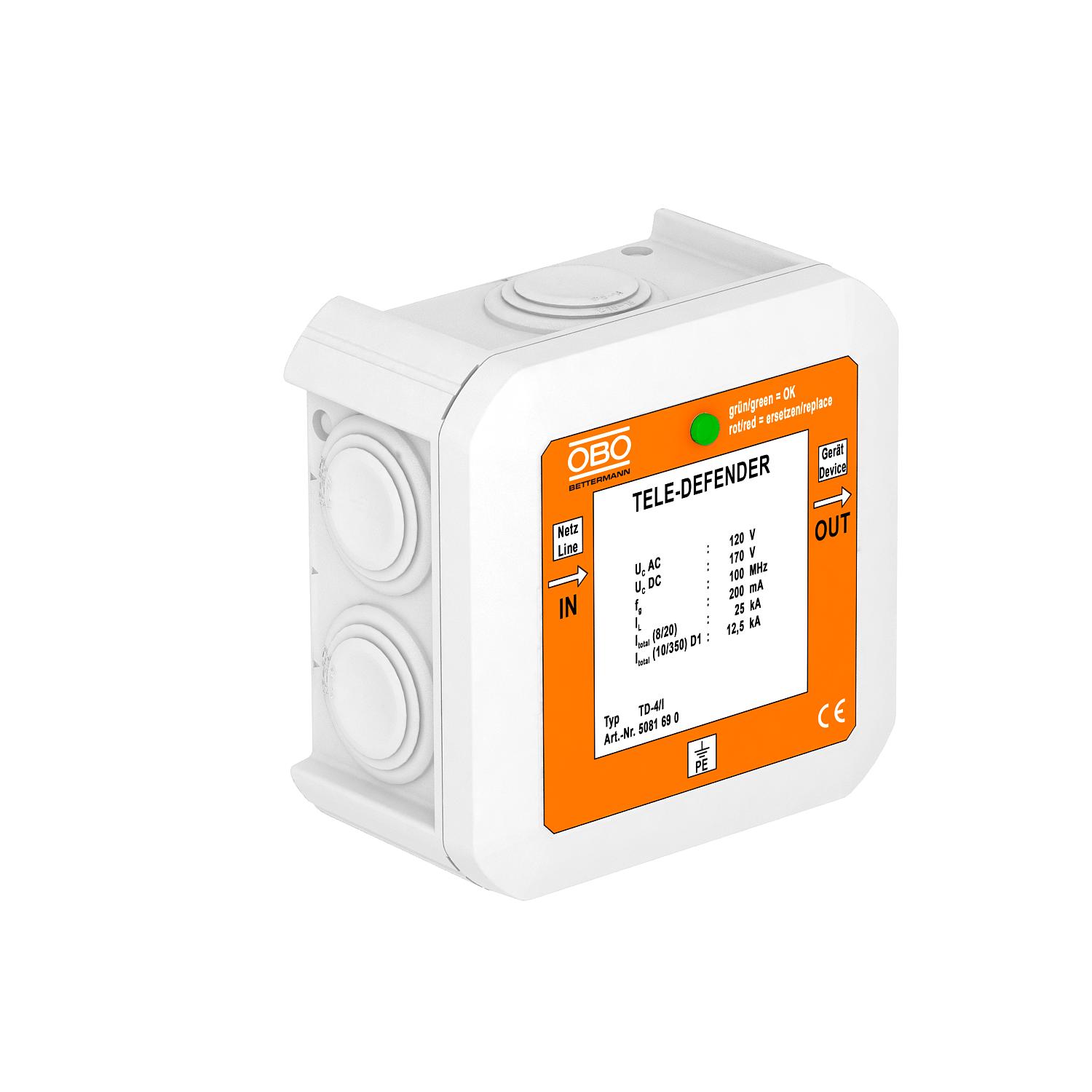

Kombinirana zaščita TD-4/I za sisteme ISDN in DSL

Št. art. 5081690 | EAN 4012196034352

5081690 / TD-4/I
4
120 V
170 V
RJ11
Opis izdelka
Opis izdelka
Data cable protection device for telecommunications equipment

• Low protection level at a high current load
• "Push-in" terminals for quick installation
• Bandwidth-optimised for secure transmission
• Surface mounting
• Visual function display
Application: DSL systems, IP connections, ISDN or analogue telecommunications
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 54
  • Transition from LPZ 0 to LPZ 3
  • Integrated Service Digital Network, ISDN applications
  • Digital Subscriber Line, DSL applications
  • Analogue telecommunication
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Barva bela
Daljinski javljalni kontakt ne
Dimenzija 170V
Eksplozijsko preizkušena izvedba ne
Impulzni tok 2,5 kA
Izolacijska upornost >1 MΩ
Kapaciteta (žila-ozemljitev) <10 pF
Kapaciteta (žila-žila) <50 pF
Kategorie Tip 1+2+3/D1+C2+C1
LPZ 0→3
Maks. priključni presek, fleksibilni 0,75 mm²
Maks. priključni presek, togi 0,75 mm²
Maks. priključni presek, večžični 0,75 mm²
Maks. temperaturno območje uporabe 80 °C
Material Plastika
Mejna frekvenca 100 MHz
Min. priključni presek, fleksibilni 0,14 mm²
Min. priključni presek, togi 0,14 mm²
Min. priključni presek, večžilni 0,14 mm²
Min. temperaturno območje uporabe -40 °C
Nadzor odvodnika ne
Najvišja trajna napetost AC 120 V
Najvišja trajna napetost DC 170 V
Natični sistem RJ11
Nazivni bremenski tok AC 0,14 A
Nazivni bremenski tok DC 0,2 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 18 kV / 9 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C2: 18 kV / 9 kA (8/20µs)
Priključek za oklop da
Raven zaščite oklop-ozemljitev (S-PE) 850 V
Raven zaščite žila-ozemljitev <650 V
Raven zaščite žila-žila <300 V
Serijska upornost na žilo 9 Ω ± 10 %
Signalizacija na aparatu optični
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) D1: 12,5 kA
Skupni odvodni udarni tok (8/20) 25 kA
SPD po IEC 61643-21 Class I+II+III/D1+C2+C1
Število polov 4
Vrsta voda za prenapetostne odvodnike Telekomunikacijski kabel
Vrsta zaščite IP54
Vstavitveno slabljenje (Insertion loss) ≤3 dB
Zaščita posredno
Vsi tipi

Vsi tipi

Tip Število polov Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
TD-4/I 4 120 V 170 V RJ11 5081690
1 Kos
