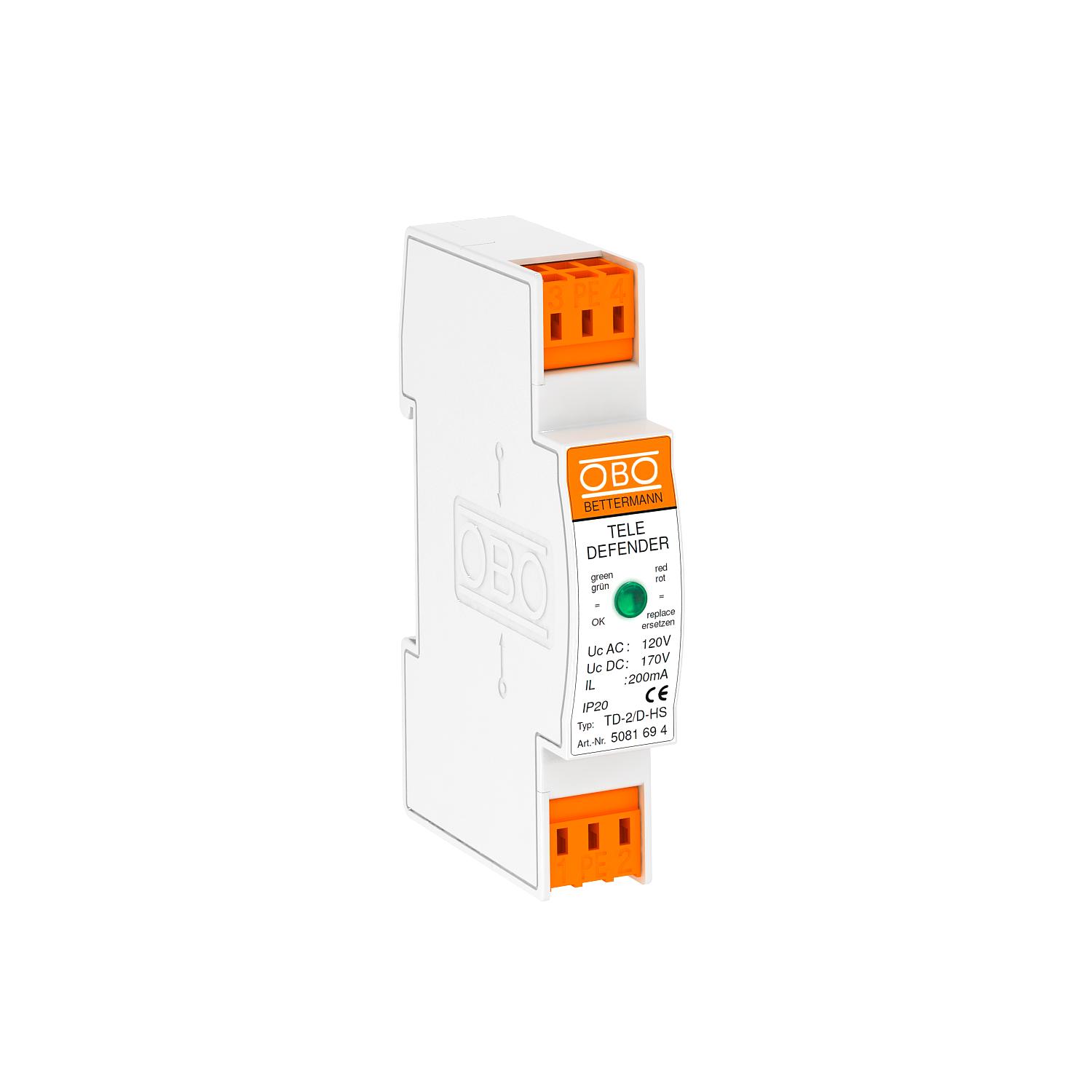

Kombinirana zaščita za sisteme ISDN in DSL

Št. art. 5081694 | EAN 4012196087723

5081694 / TD-2/D-HS
2
120 V
170 V
Sponka
Opis izdelka

Opis izdelka

Prenapetostne zaščite za podatkovno napeljavo za telekomunikacijske sisteme

• nizka raven zaščite ob visoki tokovni obremenitvi
• brezvijačne oz. vtične sponke
• z optimizirano pasovno širino za varen prenos
• hitra montaža na U-profil za telefonsko napeljavo
• optičen prikaz delovanja

Uporaba: DSL-sistemi, ISDN ali analogna komunikacija
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 20
  • Transition from LPZ 0 to LPZ 2
  • Integrated Service Digital Network, ISDN applications
  • Digital Subscriber Line, DSL applications
  • Analogue telecommunication
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Barva bela
Daljinski javljalni kontakt ne

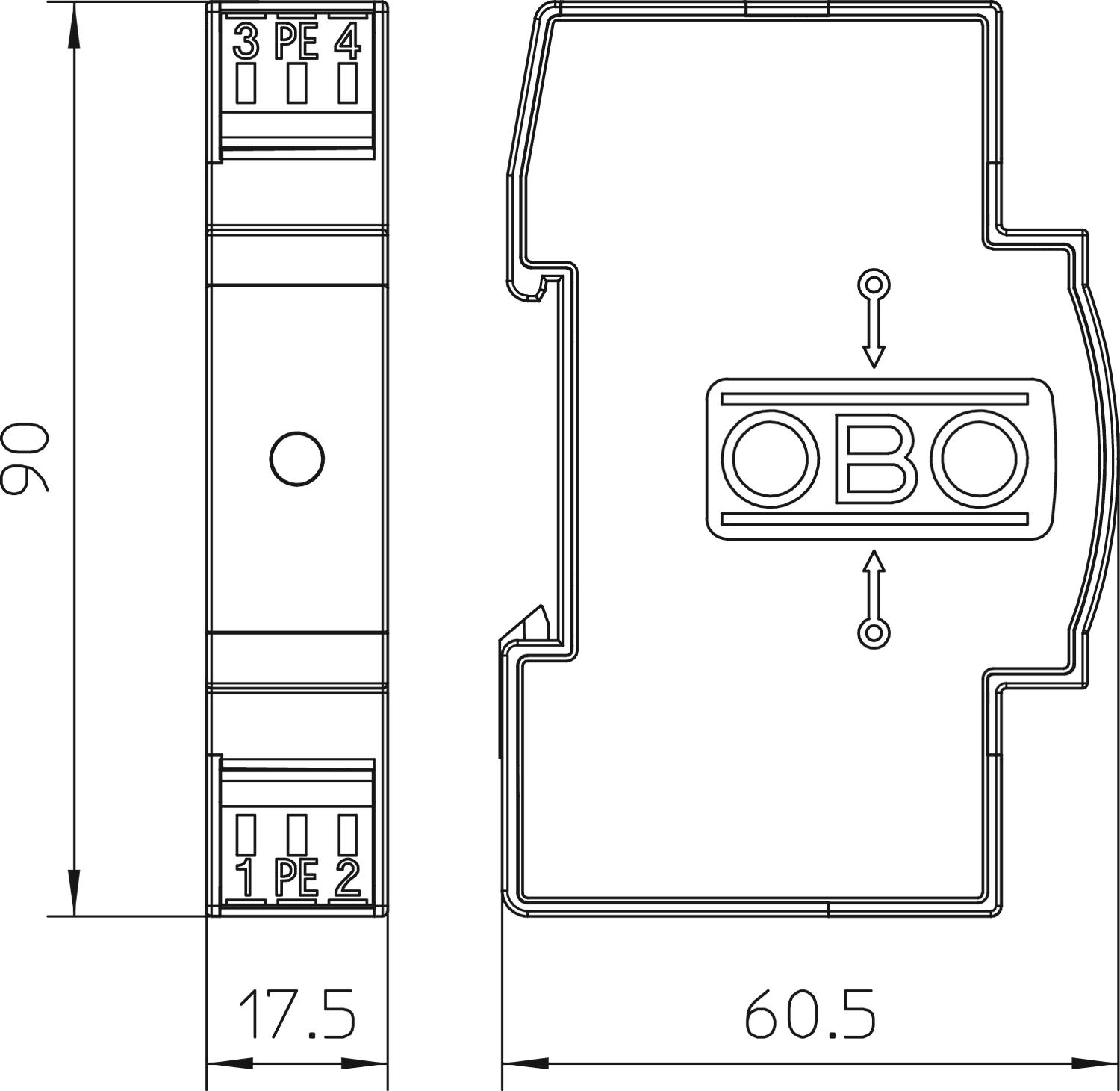

Delilna enota TE (17,5 mm) 1
Dimenzija 170V
Eksplozijsko preizkušena izvedba ne
Impulzni tok 2,5 kA
Izolacijska upornost >1 MΩ
Kapaciteta (žila-ozemljitev) <50 pF
Kapaciteta (žila-žila) <50 pF
Kategorie Tip 1+2+3/D1+C2+C1
LPZ 0→3
Maks. priključni presek, fleksibilni 2,5 mm²
Maks. priključni presek, togi 2,5 mm²
Maks. priključni presek, večžični 2,5 mm²
Maks. temperaturno območje uporabe 80 °C
Material Plastika
Mejna frekvenca 75 MHz
Min. priključni presek, fleksibilni 0,14 mm²
Min. priključni presek, togi 0,14 mm²
Min. priključni presek, večžilni 0,14 mm²
Min. temperaturno območje uporabe -40 °C
Nadzor odvodnika ne
Najvišja trajna napetost AC 120 V
Najvišja trajna napetost DC 170 V
Natični sistem Sponka
Nazivni bremenski tok AC 0,14 A
Nazivni bremenski tok DC 0,2 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 18 kV / 9 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C2: 18 kV / 9 kA (8/20µs)
Ozemljitev prek: Priključni kabel
Priključek za oklop ne
Raven zaščite žila-ozemljitev <650 V
Raven zaščite žila-žila <300 V
Serijska upornost na žilo 9 Ω ± 10 %
Signalizacija na aparatu optični
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) D1: 5 kA
Skupni odvodni udarni tok (8/20) 10 kA
SPD po IEC 61643-21 Class I+II+III/D1+C2+C1
Število polov 2
Vrsta voda za prenapetostne odvodnike Telekomunikacijski kabel
Vrsta zaščite IP20
Vstavitveno slabljenje (Insertion loss) ≤3 dB
Zaščita neposredno
Vsi tipi

Vsi tipi

Tip Število polov Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
TD-2/D-HS 2 120 V 170 V Sponka 5081694
1 Kos
