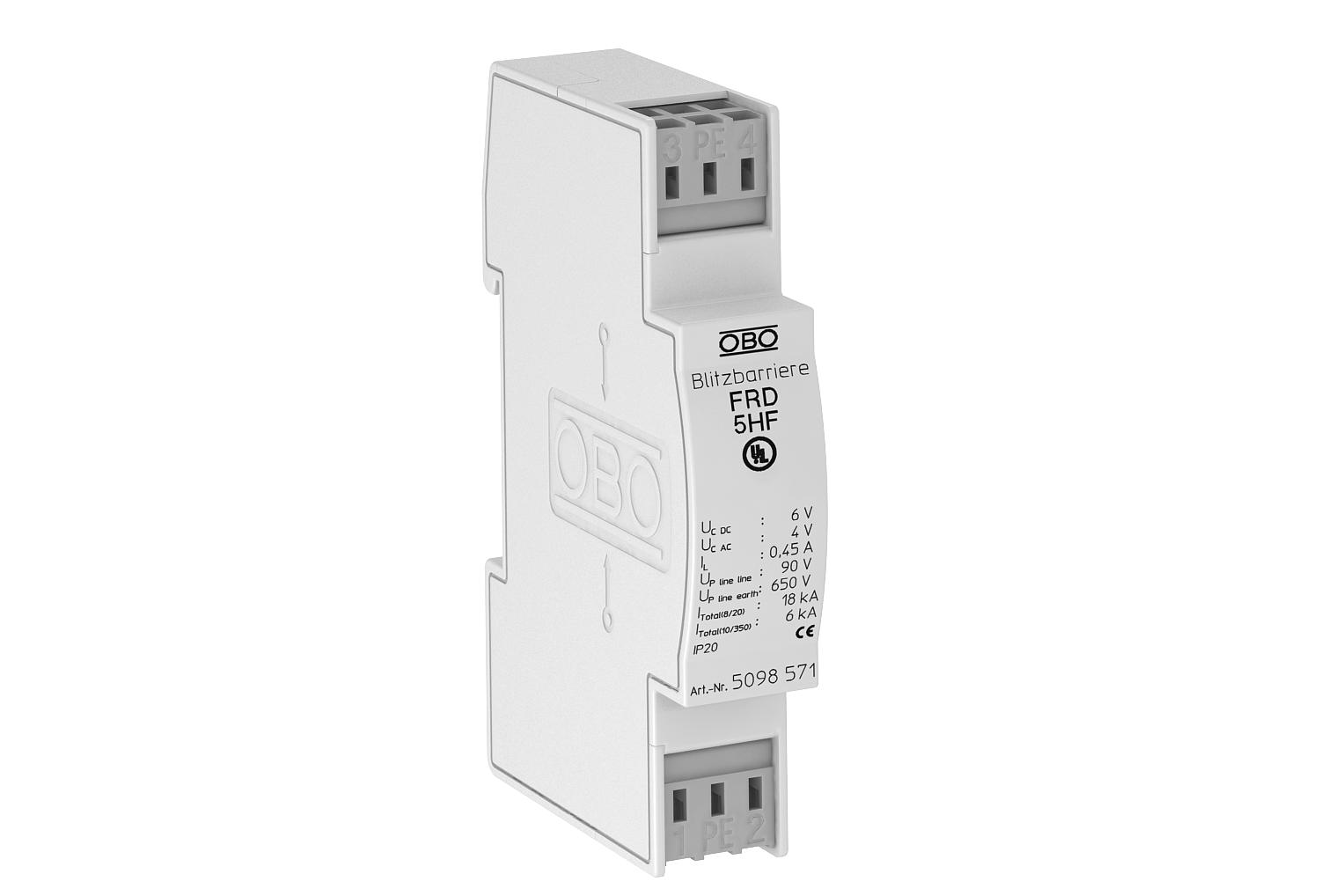

Kombinirana zaštita za dvožilne sustave s primjenom VF tehnici 5 V
Št. art. 5098571 | EAN 4012195578345
- Opis izdelka
-
Opis izdelkaPrenapetostna zaščita za uporabo v merilni, krmilni in regulacijski tehniki.
• osnovna, srednja in fina zaščita

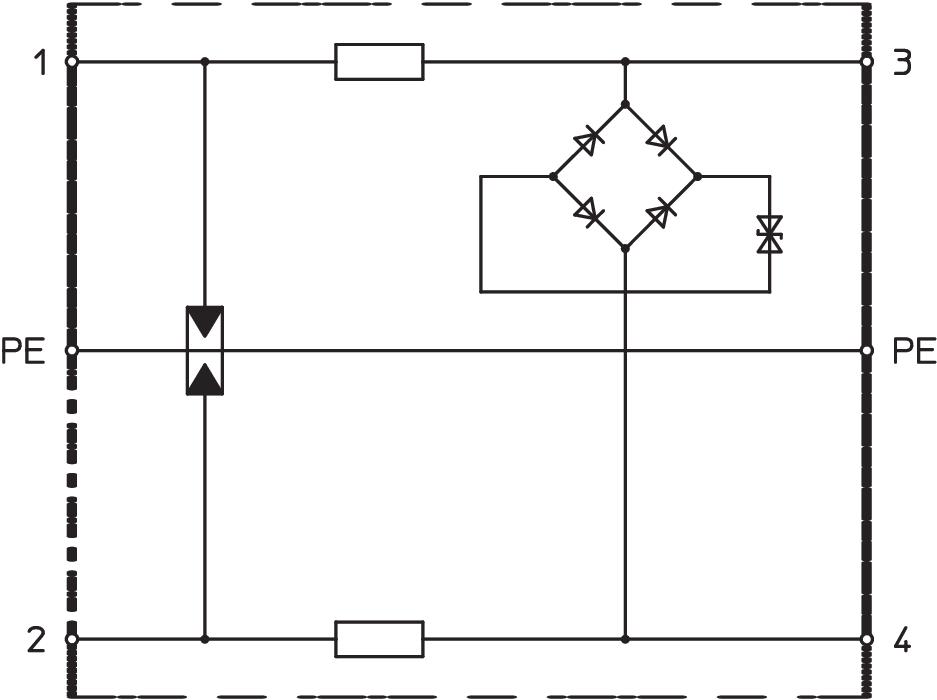

• dvostopenjsko zaščitno vezje z visoko zmogljivostjo odvajanja toka strele
• visoka hitrost prenosa do 100 MHz
• univerzalna za vse sisteme vodil (npr. Profibus)
• z brezvijačnimi priključnimi sponkami, enostavnimi za montažo

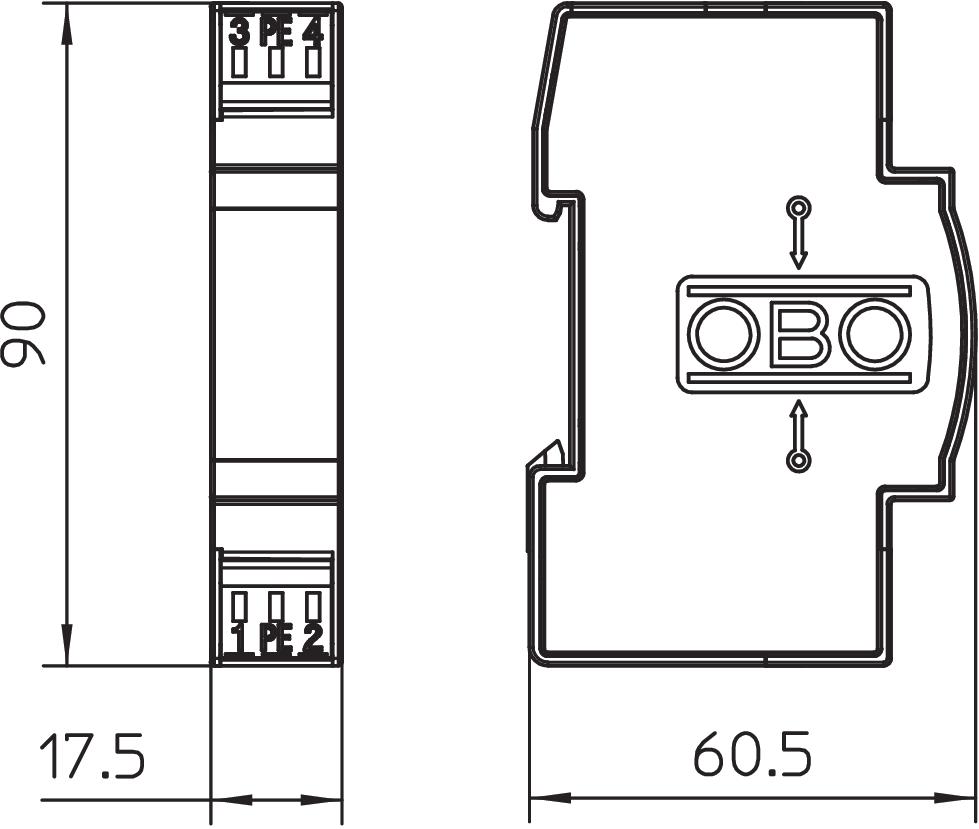

• v prostorsko varčnem rasterju 17,5 mm
Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v običajnem razdelilnem ohišju.
-
- Tehnični podatki
-
Tehnični podatki
Daljinski javljalni kontakt ne Delilna enota TE (17,5 mm) 1 Dimenzija 5V AC Dovoljenja UL Eksplozijsko preizkušena izvedba ne Impulzni tok 3 kA Izolacijska upornost >10 MΩ Kapaciteta (žila-ozemljitev) <40 pF Kapaciteta (žila-žila) <40 pF Kategorie Tip 1+2+3/D1+C2+C1 LPZ 0→3 Maks. priključni presek, fleksibilni 2,5 mm² Maks. priključni presek, togi 2,5 mm² Maks. priključni presek, večžični 2,5 mm² Maks. temperaturno območje uporabe 80 °C Mejna frekvenca 100 MHz Min. priključni presek, fleksibilni 0,14 mm² Min. priključni presek, togi 0,14 mm² Min. priključni presek, večžilni 0,14 mm² Min. temperaturno območje uporabe -40 °C Nadzor odvodnika ne Najvišja trajna napetost AC 4 V Najvišja trajna napetost DC 6 V Natični sistem Sponka Nazivna napetost 5 V Nazivni bremenski tok AC 0,32 A Nazivni bremenski tok DC 0,45 A Nazivni odvodni udarni tok (8/20 µs) 9 kA Odpornost proti udarnemu toku žila-ozemljitev C2: 18 kV / 9 kA (8/20µs) Odpornost proti udarnemu toku žila-žila C2: 18 kV / 9 kA (8/20µs) Ozemljitev prek: Sponka Priključek za oklop ne Raven zaščite žila-ozemljitev <650 V Raven zaščite žila-žila <90 V Serijska upornost na žilo 2,2 Ω ± 10 % Skladno z normo IEC 61643-21 Skupni odvodni udarni tok (10/350) D1: 6 kA Skupni odvodni udarni tok (8/20) 18 kA SPD po IEC 61643-21 Class I+II+III/D1+C2+C1 Število polov 2 Vrsta zaščite IP20 Vstavitveno slabljenje (Insertion loss) ≤3 dB - Vsi tipi
